5.4.2
Appareils pour l'installation extérieure
Disposition d'appareils les uns au-dessus des autres sans décalage de longueur

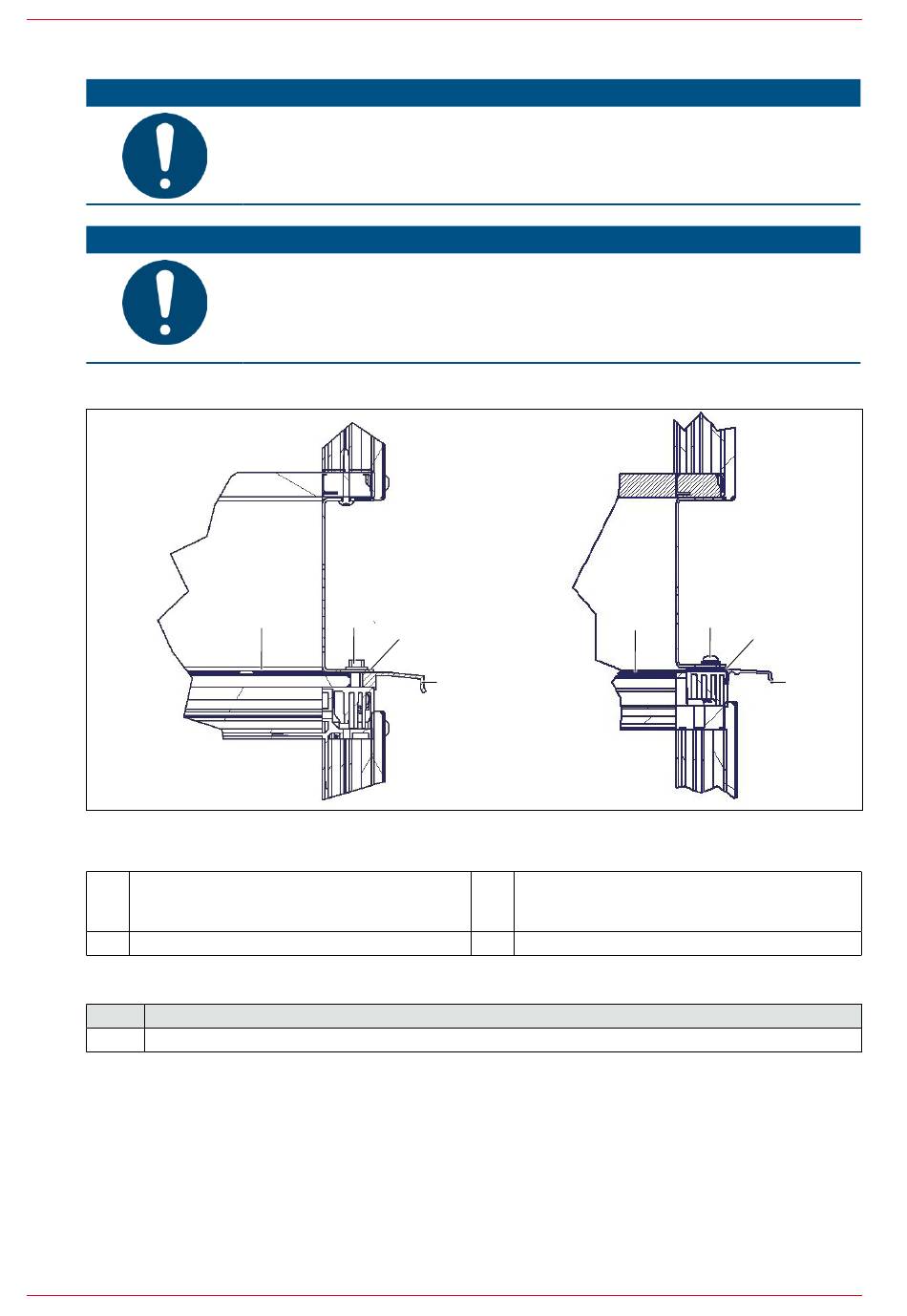

Fig. 12 Disposition des appareils groupe de toit avec profil de cadre d'appareil (à gauche) et sans profil de cadre
d'appareil (à droite)
1
Couverture du toit
2
Vis autoperceuse avec rondelle en EPDM
Étape
Action
1
Sur l'appareil entier, placez une vis (2) dans chaque alésage sur la longueur et le côté.
34
Dans la zone des chambres de mélange (connexion côté air) entre les appareils supérieur et
inférieur, il faut étanchéifier le cadre de base de l'appareil de manière supplémentaire en péri-
phérie avec un matériau d'étanchéité microbiennement inerte.
En cas de décalage de longueur entre les composants supérieur et inférieur de l'appareil, le
profil transversal du cadre de base doit être vissé au couvercle de revêtement.
Pour les appareils AT4F en variante résistante aux intempéries, il faut étanchéifier le profil
transversal du cadre de base de manière supplémentaire avec un matériau d'étanchéité micro-
biennement inerte.
2
1
3
ATTENTION
ATTENTION
4
3
Matériau d'étanchéité microbiennement inerte
Matériau d'étanchéité (pour les appareils résistants aux
intempéries)
4
Bordure d'égouttement
Traduction de la notice d'utilisation d'origine
AL-KO AT4F
2
1
3
4
