Variante de vanne à 2 voies et vanne à 3 voies

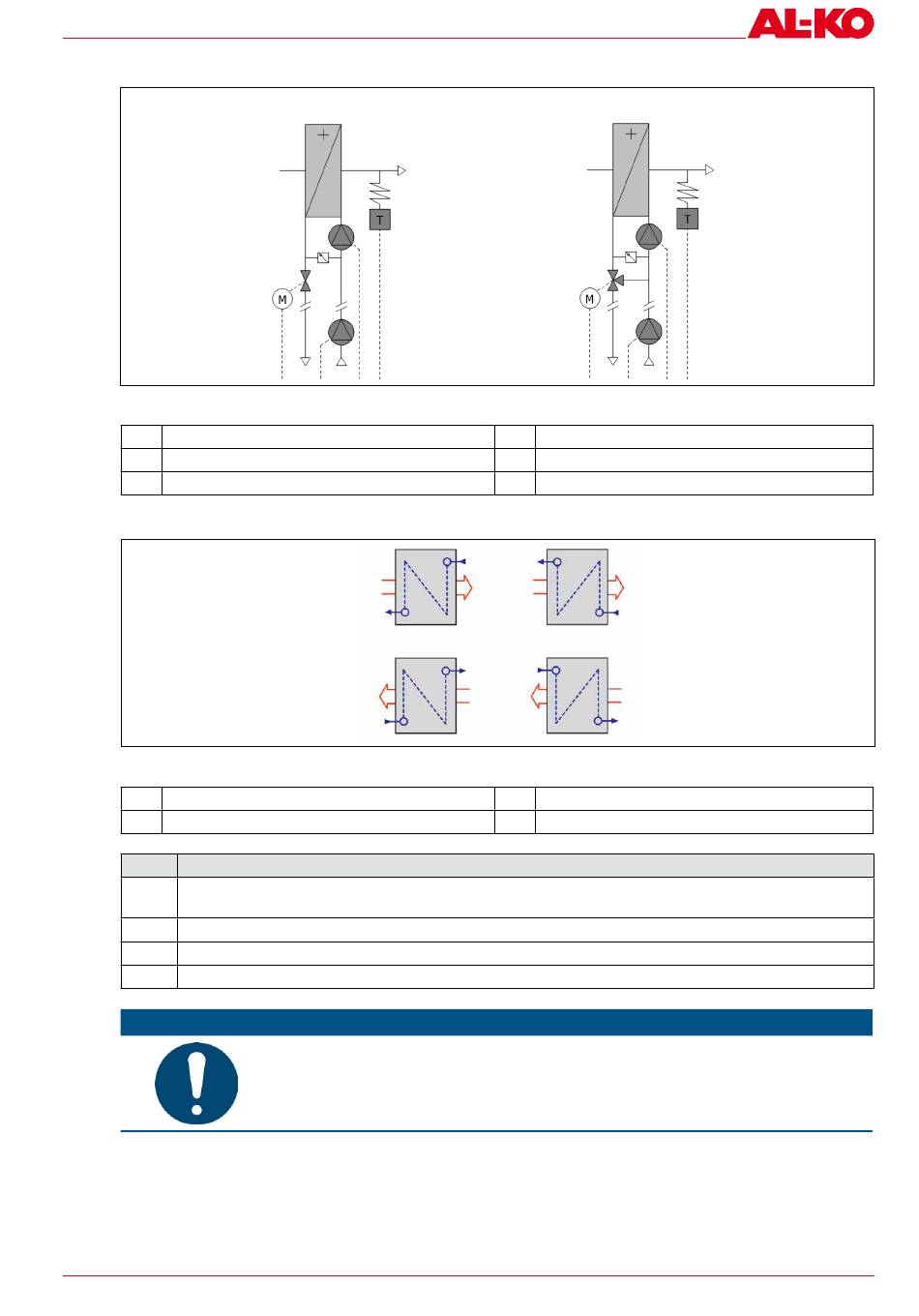

Fig. 36 Variantes de raccordement avec vanne à 2 voies et vanne à 3 voies
1
Chauffe-eau à pompe
2
Surveillance du gel
3
Mécanisme de commande de vanne
Raccordement d'échangeur thermique par principe du contre-courant
Fig. 37 Raccordement d'échangeur thermique par principe du contre-courant
6
Entrée d'air
7
Sortie d'air
Étape
Action
1
Raccordez l'échangeur thermique selon le principe du contre-courant (sens du débit d'eau opposé au sens de circula-
tion de l'air dans l'appareil).
2
Raccordez le départ en bas ou en haut en fonction du sens de circulation de l'air.
3
Purgez soigneusement l'échangeur thermique.
4
Vérifiez l'étanchéité de la tuyauterie complète.
3086449
Vanne à 2 voies
1
2
5
4
3
5
6
9
7
8
En cas d'échangeurs thermiques remplis d'eau, des dispositifs de contrôle antigel sont indis-
pensables !
Ils ne doivent être ni désactivés ni pontés.
Sous réserve de modifications destinées à l'amélioration technique !
Vanne à 3 voies
1
3
4
4
Vanne
5
Pompe de circulation (sur le site)
8
9
6
7
7
8
9
8
6
6
7
9
8
Entrée du fluide
9
Sortie du fluide
ATTENTION
2
5
5
