Montage
Circuits pour trois vitesses de rotation
(Deux bobinages séparés, dont un en câblage Dahlander, neuf bornes sont nécessaires ici). Variante pour entraînements
du ventilateur 750/1000/1500 tr/min et/ou 8/6/4 pôles ; 750/1500 tr/min en câblage Dahlander.
Version de bobinage
Wicklungsausführung

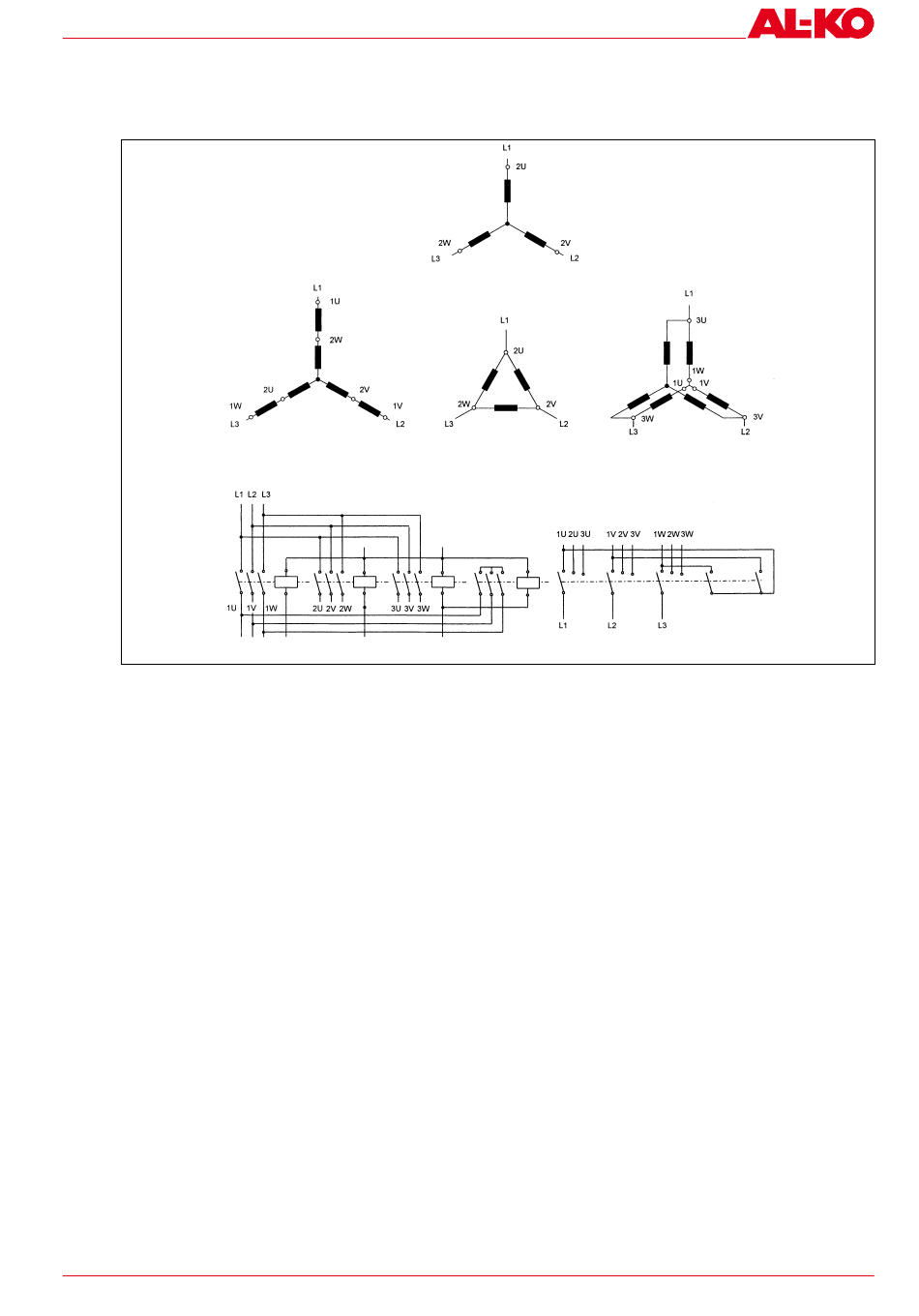

Fig. 50 Circuit de moteurs triphasés pour trois vitesses de rotation
3086449
750 tr/min
750 U/min
Commande du contacteur
Schützsteuerung
Sous réserve de modifications destinées à l'amélioration technique !
ou
1000 U/min
1000 tr/min
Inverseur de pôles
Polumschalter
1500 tr/min
1500 U/min
71
