Montage
Siphon à billes (dépression)

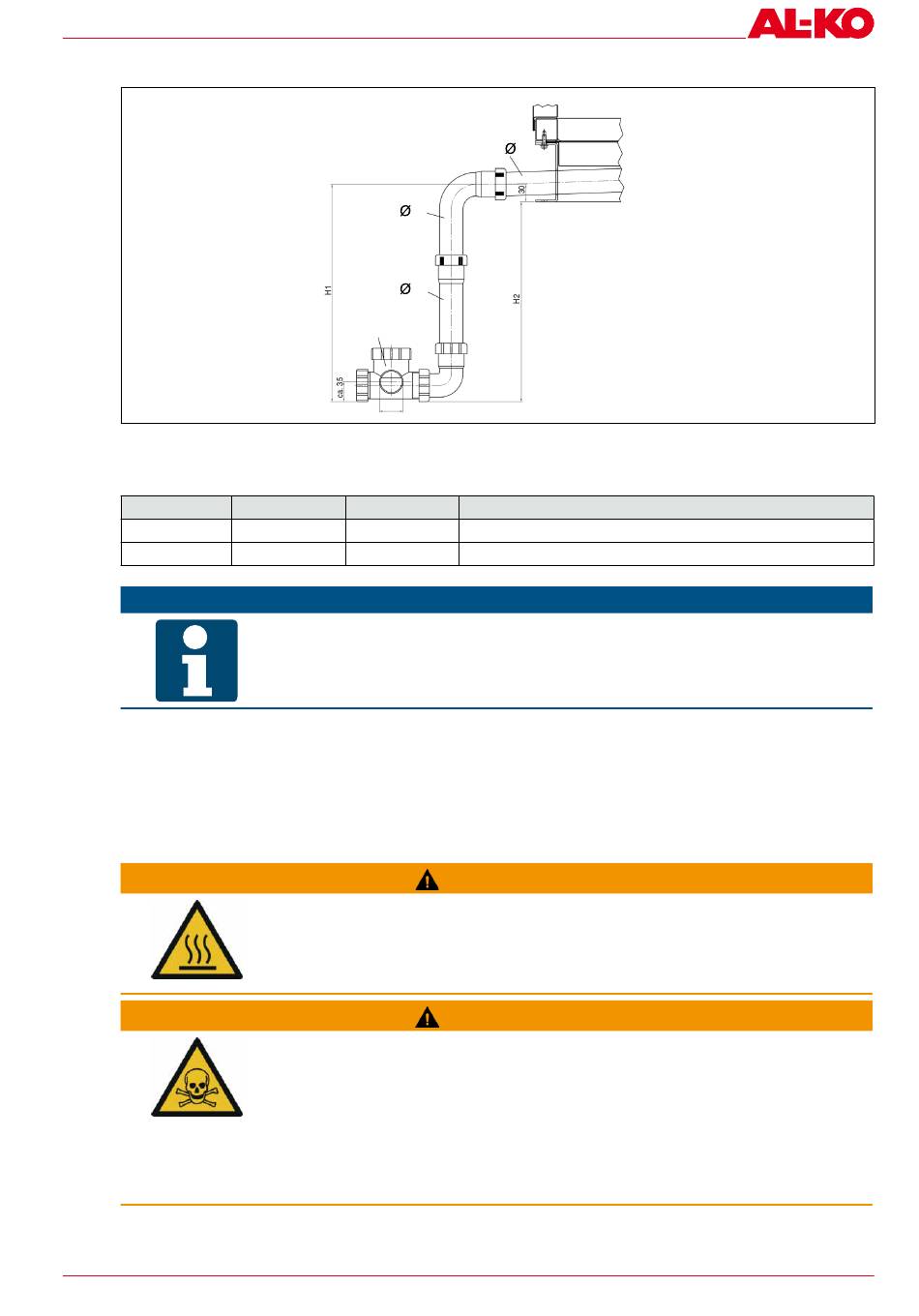

Fig. 46 Raccordement de l'évacuation du condensat au siphon à billes en cas de dépression
Dimensionnement du siphon à billes (dépression)
Hauteur
H1
H2
5.12.4 Raccordements des fluides de l'humidificateur
Ces raccordements permettent d'introduire le fluide de transmission mis à disposition sur le site dans l'humidificateur.
Respectez ici la documentation du fabricant.
„
5.12.5 Remplissage et purge
3086449
Bodenwanne mit Bodenablauf
Cuve avec siphon de sol
Courbure
Bogen Ø 40
Tube plongeur
Tauchrohr Ø 40
Clapet antiretour
Rückschlagventil
avec bille
mit Kugel
Ø 40
Höhe
H1
H2
minimum
maximum
Unterdruck bis 3200 PA
30 mm
350 mm
H1 = mm WS + 30 mm
0 mm
320 mm
H2 = mm WS
La hauteur de montage du siphon doit être prise en compte lors de l'installation de l'appareil.
Respecter les cotes minimales H1-H3.
Risque de brûlure/échaudure lors du remplissage.
Danger en cas de contact avec des conduites de fluide non étanches et des surfaces chaudes.
Effectuez un contrôle visuel des canalisations et des raccordements avant le remplissage.
„
Portez l'équipement de protection individuelle.
„
Risque d'intoxication lors du remplissage avec du glycol.
Travaillez avec prudence.
„
Évitez tout contact cutané et oculaire avec le glycol, n'avalez pas de glycol et respectez la
„
fiche technique de sécurité.
N'utilisez que des contenants autorisés.
„
Effectuez un contrôle visuel des canalisations et des raccordements avant le remplissage.
„
Portez l'équipement de protection individuelle.
„
Sous réserve de modifications destinées à l'amélioration technique !
Siphon de sol
40
Bodenablauf Ø 40
40
40
min.
max.
30
350
0
320
Dépression jusqu'à 3200 Pa
REMARQUE
AVERTISSEMENT
AVERTISSEMENT
mmCE + 30 mm
mmCE
65
