Montage
5.6.1.2 Cadre de base monté à l'usine

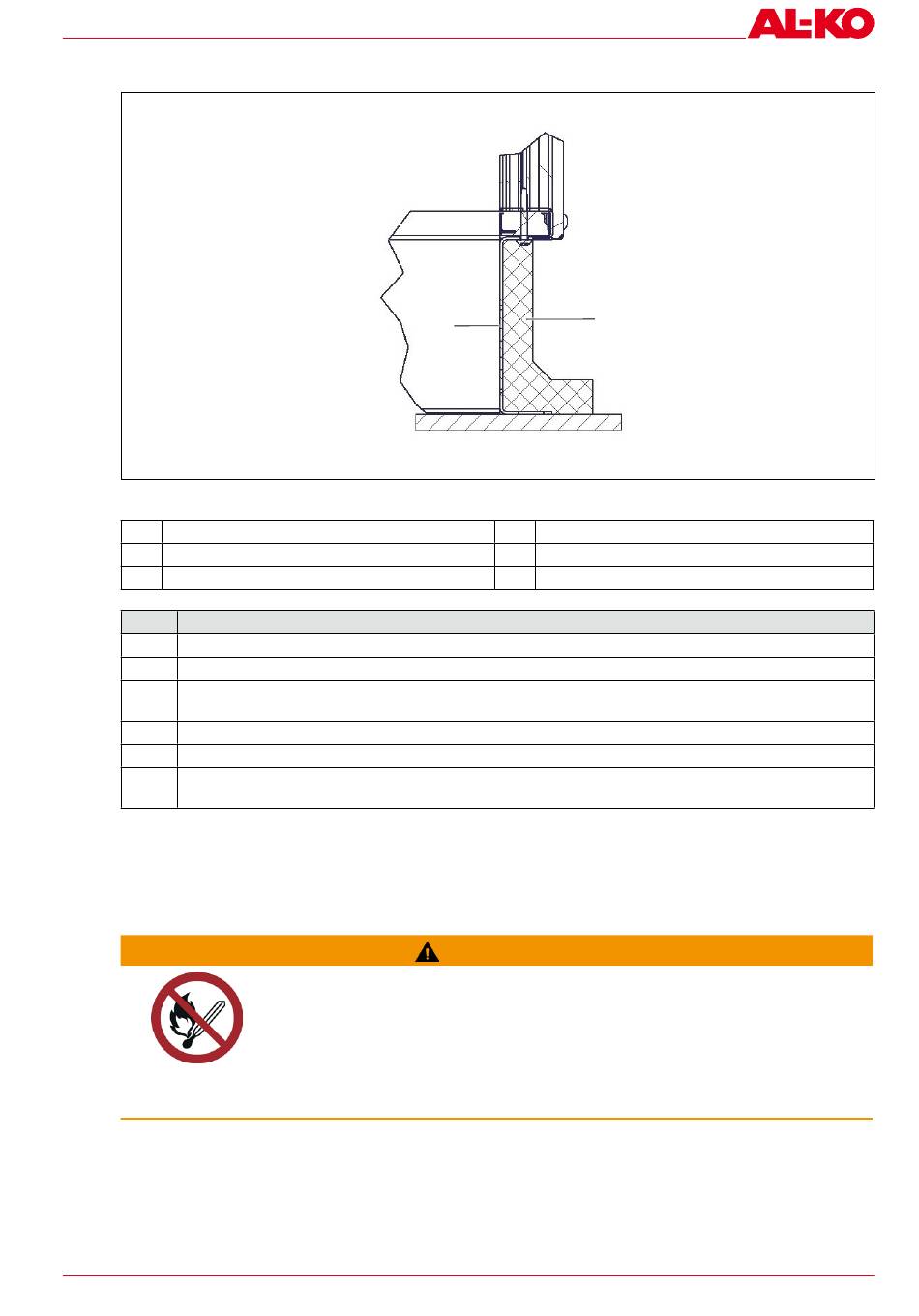

Fig. 21 Cadre de base monté à l'usine
1
Cadre de base
2
Isolation sur le site
3
Couverture du toit
Étape
Action
1
Pour les appareils divisés, posez les modules de l'appareil le plus près possible les uns des autres.
2
Alignez les modules de l'appareil dans la position de caisson définitive.
3
Rassemblez les modules alignés de l'appareil à l'aide de matériel approprié (par ex. des sangles).
REMARQUE : Les connexions de l'appareil servent uniquement à fixer la position définitive du caisson !
4
Vissez les appareils ensemble après les avoir réunis.
5
Étanchéifiez les points de séparation des appareils avec du matériau d'étanchéité microbiennement inerte.
6
Tirez vers le haut sur le cadre de base (1) la membrane de toiture sur le site pour l'étanchéifier et collez la membrane de
toiture tirée vers le haut au montant supérieur du cadre de base (1).
5.6.1.3 Étanchéification des points de séparation d'appareils avec de la soudure au solvant pour les appareils
résistants aux intempéries
La soudure au solvant n'est pas comprise dans l'étendue de la livraison de l'appareil, elle est disponible auprès du service
après-vente d'AL-KO THERM.
3086449
1
AVERTISSEMENT
Risque d'inflammation en raison de la soudure au solvant facilement inflammable.
Le liquide et la vapeur de la soudure au solvant sont facilement inflammables.
Tenir à distance les sources d'inflammation et les flammes nues de l'agent de soudure
au solvant.
Respecter les consignes de sécurité figurant sur l'emballage. Pour de plus amples infor-
mations, vous pouvez demander les fiches de données de sécurité CE les plus récentes
auprès d'AL-KO THERM.
Sous réserve de modifications destinées à l'amélioration technique !
2
4
Vis autoperceuse avec rondelle en EPDM
5
Bordure d'égouttement
41
