Fonctionnement du système
Équilibre de la pression A/B
Si la pression du composant B est trop élevée,
il poussera le flux du composant A de côté pendant
l'injection B. La vanne ne s'ouvrira pas assez
longtemps, provoquant une alarme à Rapport Élevé.
Si la pression du composant B est trop faible, il ne sera
pas injecté en volume suffisant. La vanne restera
ouverte trop longtemps, provoquant une alarme
de Faible Rapport.
La sélection de la bonne taille du restricteur du
composant B et l'équilibre des pressions A/B
maintiendront le système dans la gamme adéquate
de pression, résultant en un rapport de mélange
homogène.
La F . 78 montre l'équilibre de pression de A à B,
IG
lu à l'entrée du doseur. Il est recommandé que la
pression du composant B soit de 5-15 % plus élevé
que lapression du composant A pour maintenir le
système dans la gamme de contrôle, maintenir le
rapport de mélange approprié et obtenir le matérau
correctement mélangé. Si les pressions ne sont pas
équilibrées (« Pression B trop élevée » ou « Pression B
trop basse »), elle peut ne pas être possible de
maintenir le rapport de mélange souhaité. Le système
générera une alarme hors rapport et arrêtera
l'opération.
REMARQUE : Dans les systèmes multi-débit, il est
recommandé que vous configurez le système pour
exécuter correctement le plus haut débit, adin d'assurer
un approvisionnement approprié de fluide sur toute la
gamme de débit.
En dosage dynamique, une vanne de dosage du
composant A fonctionne constamment. La vanne de
dosage du composant B s'ouvrira et s'éteindra par
cycle ; un cycle toutes les 0,5-1,0 secondes indique
un équilibre approprié.
Surveillez les performances du système en observant
l'affichage de EasyKey pour les messages
d'avertissement qui fournissent des informations sur
les performances du système et règle la pression en
conséquence. Voir Tableau 11 à la page 75.
74

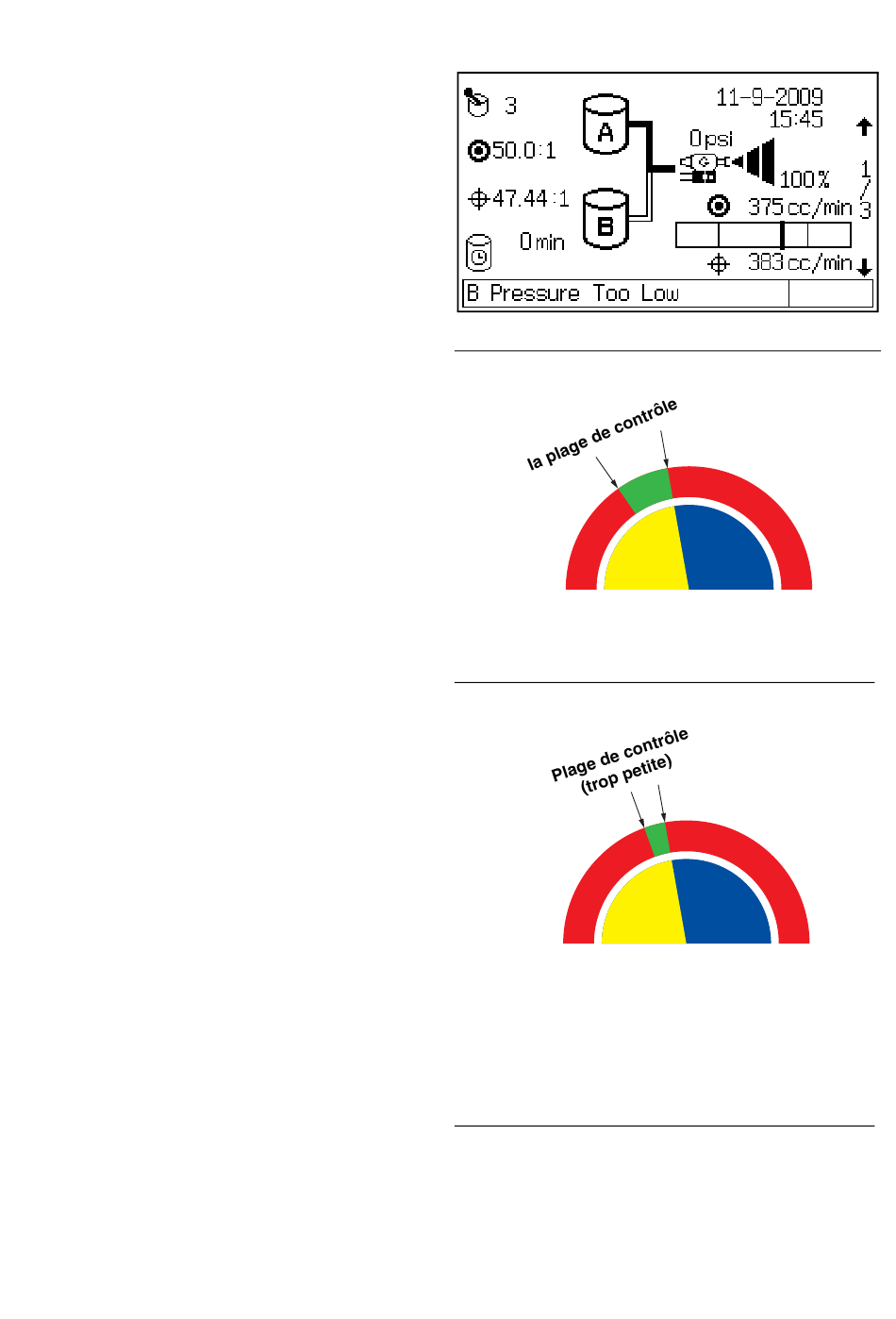

F . 77 : B pression trop basse, affichée sur EasyKey
IG
Pression B
trop élevée
Pression A
F . 78 : Plage de contrôle A/B avec restricteur
IG
de taille appropriée
Pression B
trop élevée
Pression A
REMARQUE : Si le restricteur est trop petit,
elle peut être nécessaire de fournir plus de
pression différentielle que celle disponible dans
votre système.
F . 79 : Plage de contrôle A/B avec un restricteur
IG
trop grand
Pression B
trop basse
Pression B
Pression B
trop basse
Pression B
