Le mode de configuration
REMARQUE : Chaque écran affiche le nombre d'écran
en cours le nombre total d'écrans du groupe. Le nombre
total d'écrans d'un groupe et les champs affichés sur
chaque écran peuvent varier en fonction de sélections
effectuées dans les Ecrans de configuration système
et Ecrans d'option.
Ecrans de configuration avancée 1

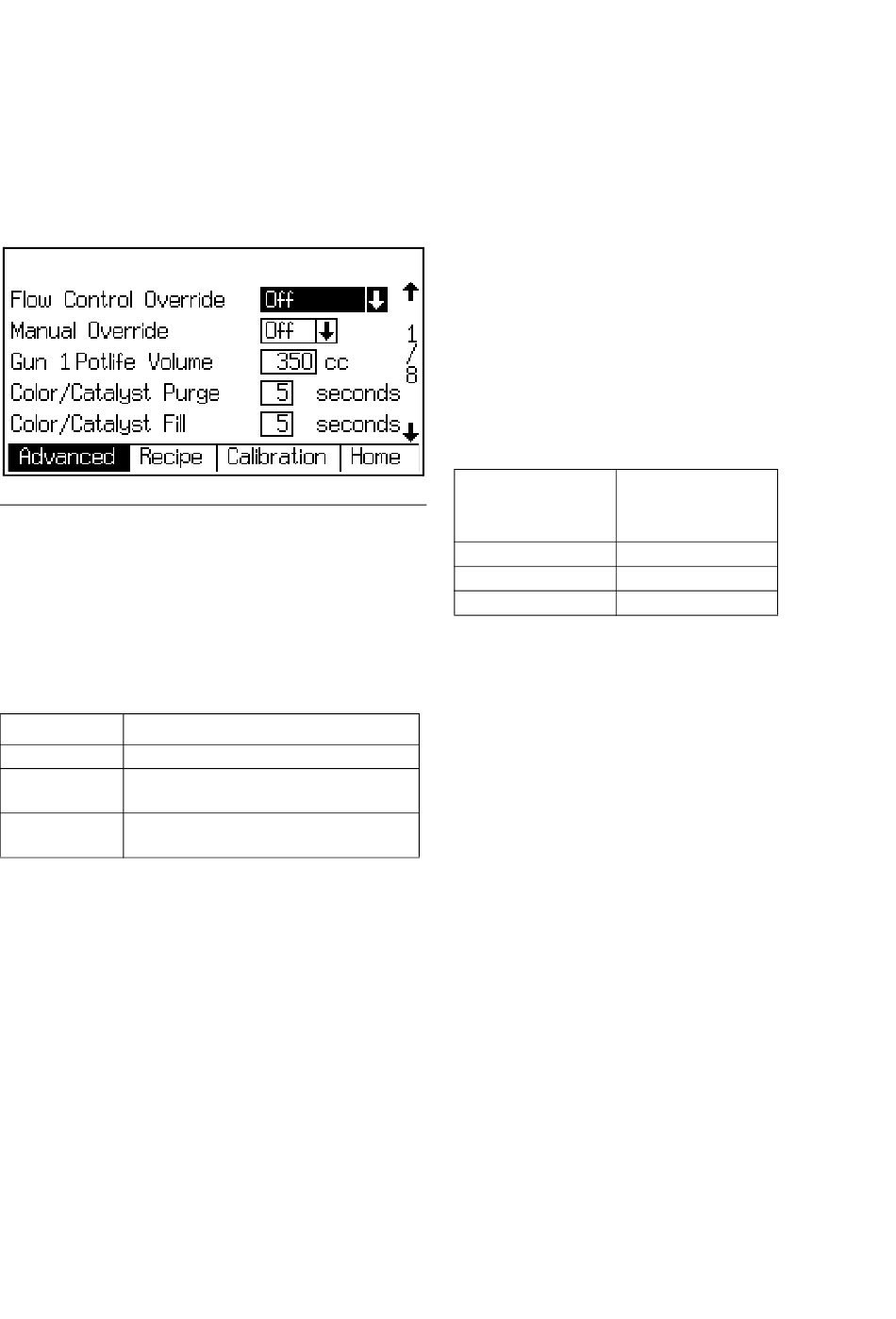

F . 40 : Écran de configuration avancée 1
IG
Commande de débit
Ce champ ne s'affiche que lorsque le contrôle de
débit est réglé sur « On » dans Configurer l'écran 5
à la page 34. Les sélections effectuées affecteront
l'affichage sur Écran de commande manuelle à la
page 25. Choissez la sélection désirée comme indiqué
ci-dessous :
Sélection Description
Arrêt Fonctionnement normal
% d'ouverture Le régulateur du contrôle du débit est
ouvert à un pourcentage souhaité.
Pression Le régulateur du contrôle du débit est
ouvert à une pression calibrée.
38
Commande manuelle
Ce champ ne s'affiche que si le mode Run est réglé
sur « automatic » ou « semi-automatic » dans la sur
Configurer l'écran 3, page 32. Réglez sur « On »
pour commander tous les contrôles externes. S'il est
sélectionné, Écran de commande manuelle (page 25)
sera ajouté.
Volume de la durée d'utilisation du
pistolet 1/pistolet 2
Entrer le volume de la durée d'utilisation de chaque
pistolet (1 à 1999 cc). Il s'agit de la quantité de produit
devant passer par le manifold de mélange, le flexible et
l'applicateur avant que le minuteur de durée d'utilisation
soit remise à zéro.
Utiliser les informations suivantes pour déterminer
le volume d'utilisation approximatif (PLV) en cc :
Diamètre interne
du flexible
(pouces)
3/16
1/4
3/8
Volume du manifold intégrateur et mélangeur = 75 cc
Volume du pistolet = 20 cc
(Volume du flexible * x pied de flexible) + 75 + 20 = PLV
Purge de couleur/catalyseur
Ce champ ne s'affiche que si le système inclut un
module de changement de couleur et si une entrée
de rinçage et de remplissage est réglée à « Global »
dans Ecran d'option 1, à la page 35. Entrez le temps
de purge (de 0 à 99 secondes). Il renvoie au temps
nécessaire pour sortir les tuyauteries du module de
couleur ou de catalyseur à la vanne de dosage ou
la vanne de vidange.
Préparation de la couleur/du catalyseur
Ce champ ne s'affiche que si le système inclut un
module de changement de couleur et si une entrée
de rinçage et de remplissage est réglée à « Global »
dans Ecran d'option 1, à la page 35. Entrez le temps
de préparation (de 0 à 99 secondes). Il renvoie au
temps nécessaire pour sortir les tuyauteries du module
de couleur ou de catalyseur à la vanne de dosage
ou la vanne de vidange.
Volume
(cc/pied)*
5,43
9,648
21,71
