Spécification d'intégration de ProMix 2KS
Spécification d'intégration de ProMix 2KS
E/S distincts contre
Communications réseau
Le Système automatique de ProMix 2KS n'utilise
pas une cabine de réglage. Au contraire, il utilise
des E/S distincts ou des Communications réseau
pour commander le système. Ces méthodes peuvent
être utilisées tour à tour, ou les deux à la fois.
En mode Automatique, les champs suivants
peuvent être réglés sur « Discrete » ou « Network » (voir
Configurez l'écran 6 à la page 34) :
• Contrôle de débit
• Dosage
• Gâchette du pistolet 1
REMARQUE : En mode semi-automatique, seul
le champ de dosage est disponible,
REMARQUE : La fonction de commande manuelle
vous permet de faire fonctionner le système avant que
l'automatisation (PLC) soit disponible. La commande
manuelle exige encore une communication à travers les
E/S distincts ou les Communications réseau. Bien que
la commande manuelle n'est pas censée être le mode
de contrôle principal, elle peut être utilisée si l'entrée
appropriée de la gâchette du pistolet est fournie.

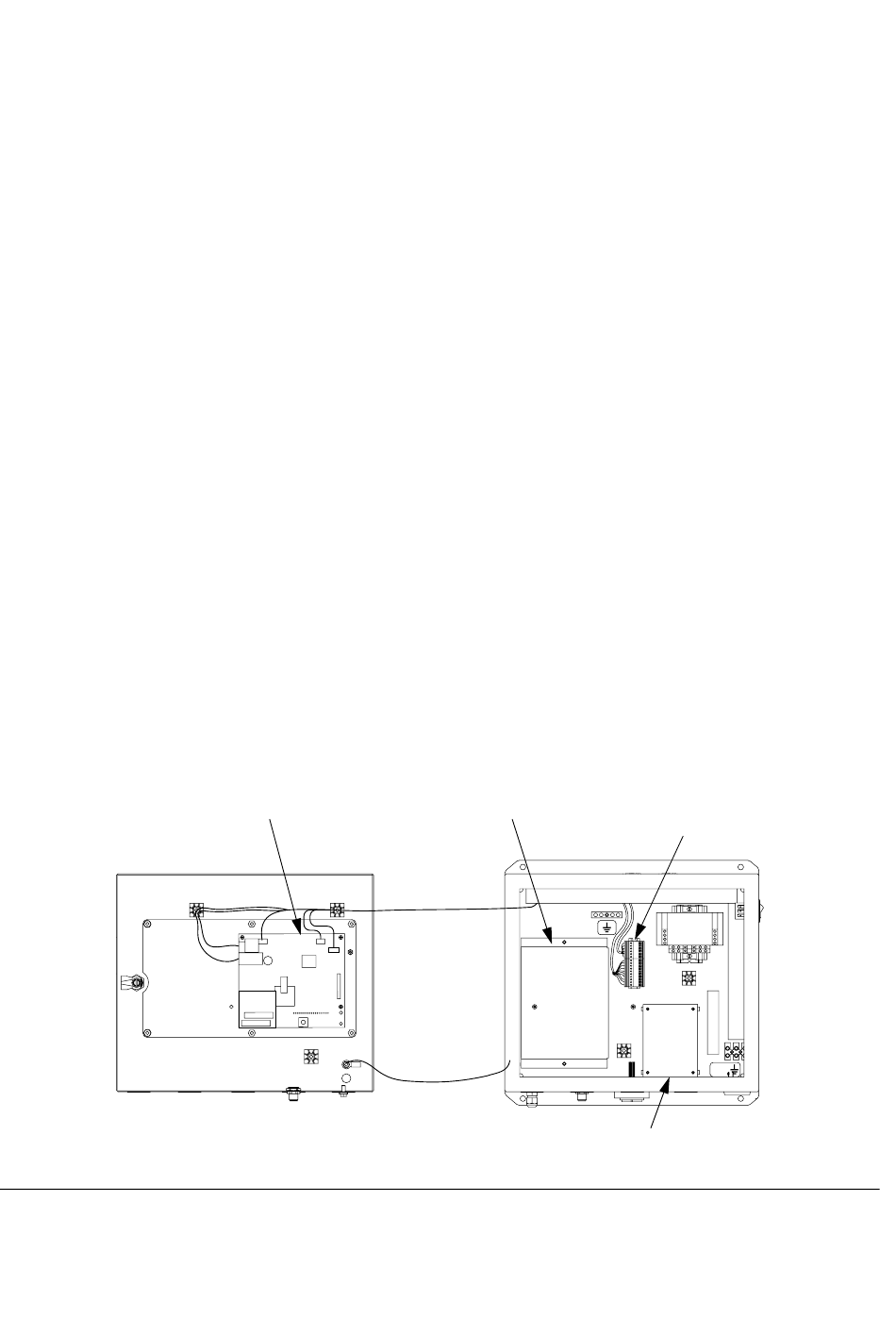

F . 61 : Panneaux de commande d'EasyKey
IG
50
Panneau d'affichage
E/S distincts
Les E/S distincts exigent une alimentation en énergie
de 24 Vdc à fournir sur le site. Le ProMix 2KS
n'alimente pas les E/S distincts.
Voir Tableau 4 à la page 54, F
et Tableau 8 à la page 64 pour les entrées et les sorties.
Une maîtrise de ces entrées et sorties est nécessaire
pour une bonne intégration de ProMix 2KS dans
l'automatisation.
Les connexions d'entrée et de sortie sont effectuées au
niveau des plaques à bornes des E/S distincts (F
et de panneau d'E/S distincts F
Voir aussi Schéma électrique du système à la
page 110.
Revoir les tableaux de changement de couleur
F . 89-F . 106). Une compréhension de la séquence
IG IG
de changement de couleur est nécessaire pour faire
fonctionner correctement les entrées et contrôler
les sorties.
Voir Écran 7 de configuration avancée, page 41.
Cet écran affiche l'état réel de toutes les entrées et
sorties. Il est important de veiller à ce que chaque
entrée de l'automatisation locale (PLC) soit reçue par
EasyKey, et à vérifier que le ProMix 2KS envoie des
sorties à l'automatisation.
Les paragraphes suivants décrivent chaque fonction des
E/S distincts en détail.
Panneau de barrière
Panneau à E/S distincts (voir F
. 70 à la page 63,
IG
. 64 dans EasyKey.
IG
Plaques à bornes
(voir F . 63)
IG
. 64)
IG
TI12496a
313952B
. 63)
IG
