Graco ProMix 2KS Consignes De Fonctionnement page 25

Écran de commande manuelle

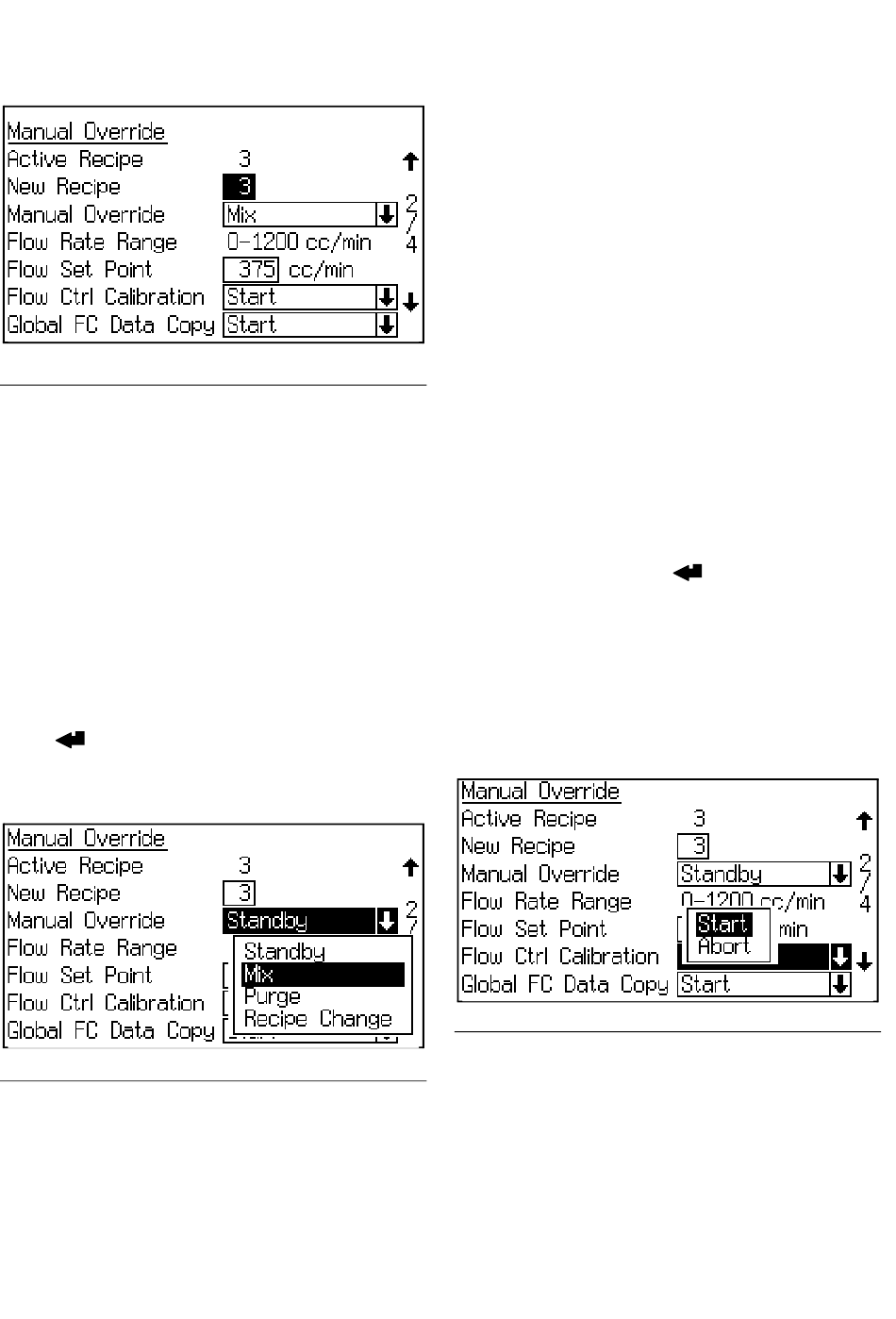

F . 13 : Écran de commande manuelle
IG
Cet écran apparaît si la Commande manuelle est
en Marche dans Ecrans de configuration avancée 1
(page 38). Il présente le mélange actif, nouveau/allez
à mélange, et au mode de commande manuelle.
Si le contrôle de débit est en Marche dans Configurer
l'écran 5 à la page 34, cet écran affichera la plage
de débits, la consigne débit, le calibrage de contrôle
du débit (Démarrer/Annuler), et la copie des données
de contrôle du débit global (Démarrer/Annuler).
Menu de commandes manuelles
Cet écran vous permet de choisir le mode de
fonctionnement à partir de EasyKey. Appuyez sur
'Enter' pour visualiser le menu, puis sélectionnez
le mode de fonctionnement (Stand-by, mélange, purge
ou changement de mélange). Voir F
F . 14 : Menu de commandes manuelles
IG
313952B
. 14.
IG
Plage de débit
Cet écran affiche la plage de débits sélectionnée sur
Écrans de configuration avancée 5 (Voir page 40).
Consigne de débit
La consigne de débit est paramétrable par l'utilisateur.
Si la Commande de débit est en mode « Off » ou
« Pressure »: sur Ecrans de configuration avancée 1
à la page 38, la consigne de débit s'affichera en cc/min.
Entrez la consigne de débit désirée.
Si la Commande de débit est en mode « % Open »,
la consigne de débit est s'affichera en tant que %
Ouvert. Ce pourcentage est lié au rapport V/P de
contrôle de débit qui se convertit en un débit de fluide.
Fixez le pourcentage initial à 35 % et augmentez-le si
nécessaire afin d'atteindre le débit de fluide désiré.
Calibrage de contrôle du débit
Ce champ vous permet de calibrer le contrôle du débit
pour chaque mélange. Le système doit être en mode
Mélange et recevoir un signal de déclenchement du
pistolet. Appuyez sur 'Enter'
menu, puis sélectionnez 'Start' ou 'Abort'. Voir F
Le débit chutera à 0, puis remontera petit à petit jusqu'à
atteindre le débit maximal. Pour visualiser l'évolution,
allez à Écran d'état à la page 24. Le système garnira
les données relatives au mélange en cours. Pour copier
ces données de tous les mélanges, voir Copie des
données de contrôle du débit global à la page 26.
F . 15 : Calibrage de contrôle du débit
IG
Écrans en mode Marche
pour visualiser le
. 15.
IG
25
