Graco ProMix 2KS Consignes De Fonctionnement page 71

MA
RVA
APV
Ergot d'immobilisation :
MA Débitmètre du composant A
DVA Composant Vanne de dosage A
RVA Composant vanne échantillonnage A
SVA Composant vanne d'arrêt A
MB Composant débitmètre B
DVB Composant vanne de dosage B
RVB Composant vanne d'échantillonnage B

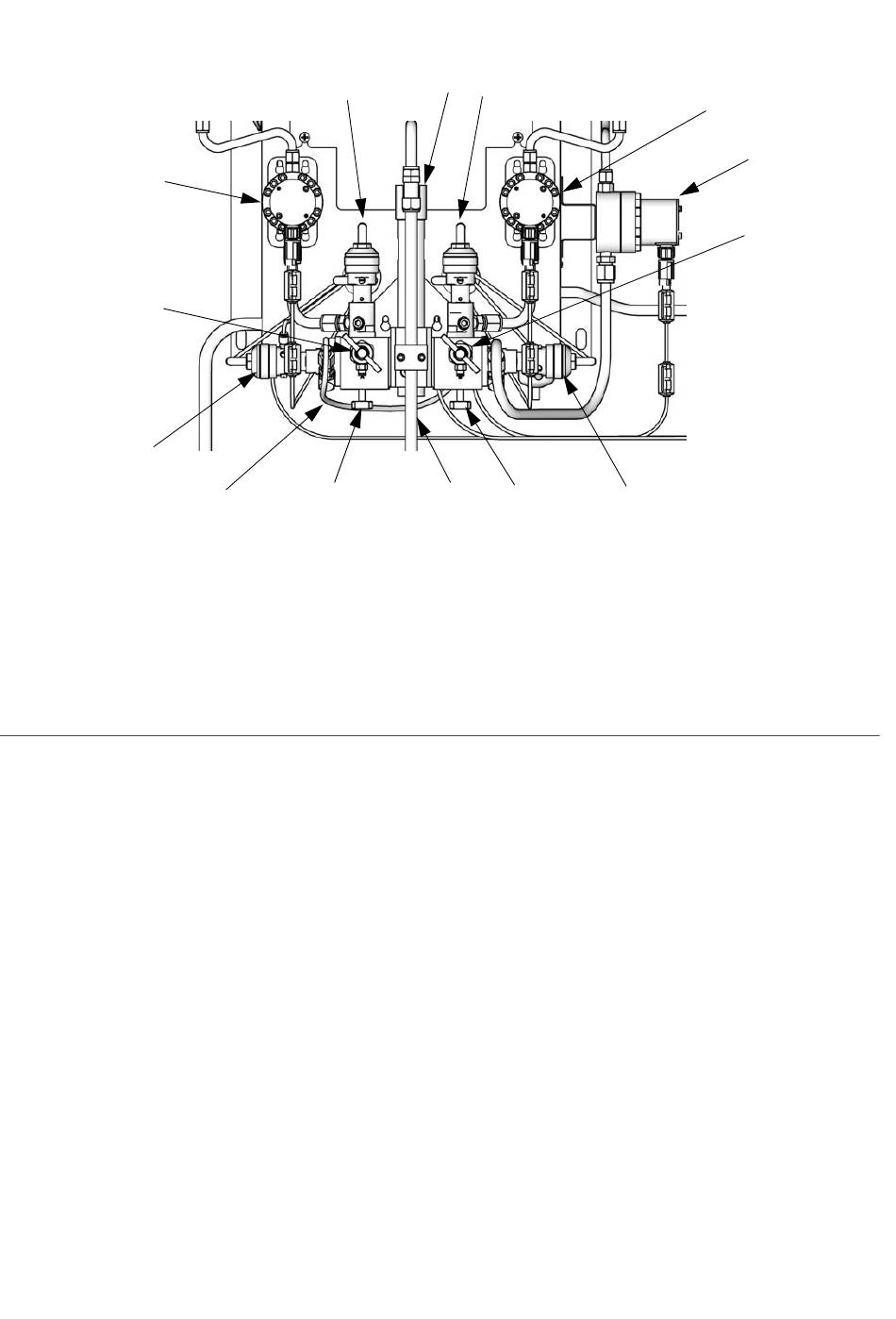

F . 72 : Station produit à montage mural, dosage séquentiel
IG
313952B
DVA
SVA
AT
FI DVB
SM SVB
SVB Composant vanne d'arrêt B
MS Débitmètre de solvant (accessoire)
SPV Vanne de purge de solvant
APV Vanne de purge d'air
SM Mélangeur statique
Fl Intégrateur de fluide
AT Tube d'alimentation en air de la vanne de purge d'air
Fonctionnement du système
MB
MS
RVB
SPV
TI12556a
