RIDGID RD9C7000AG Manuel De L'opérateur page 3

Fig. 1
Fig. 3

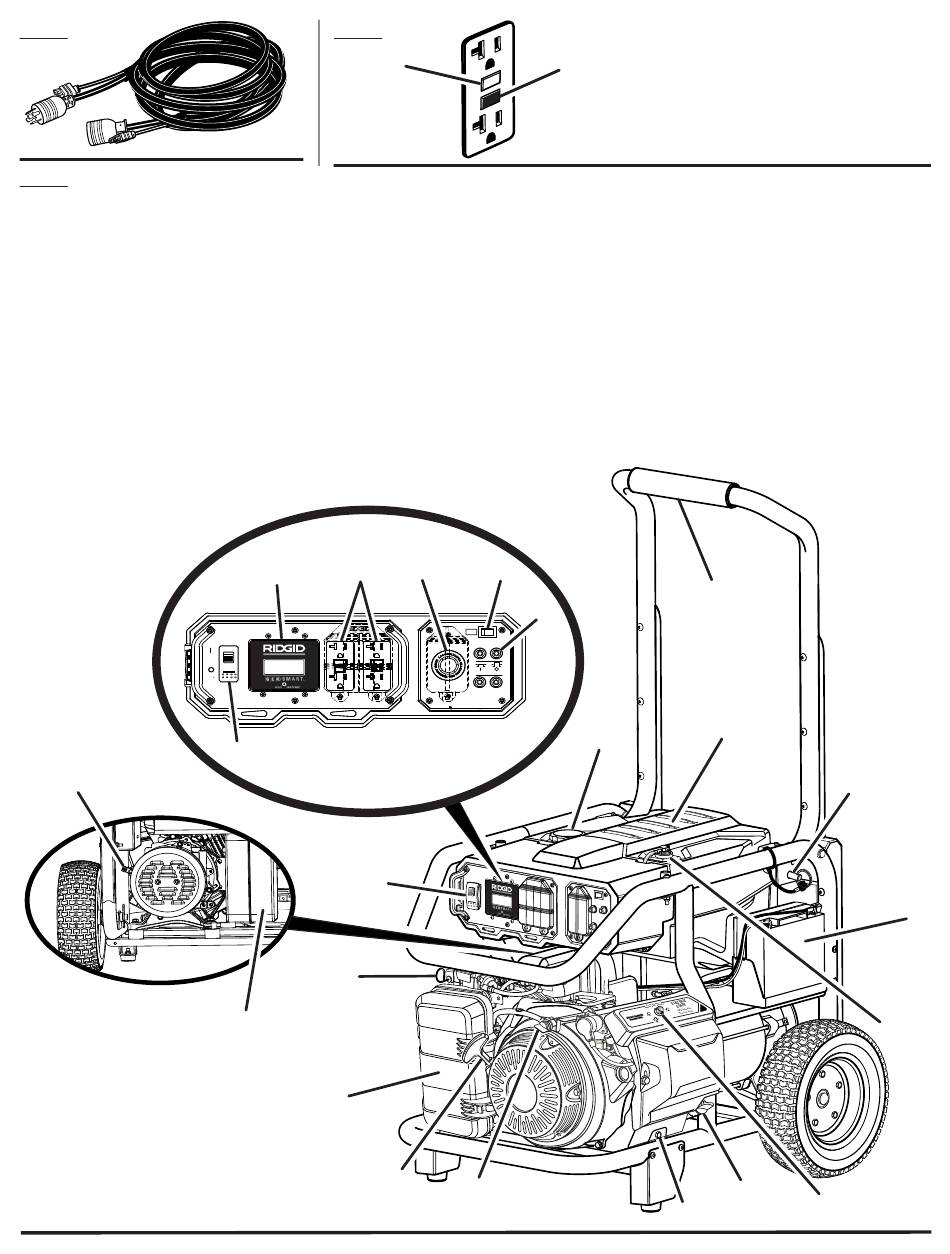

A - Recoil starter grip (poignée du démarreur à
rappel, mango del arrancador retráctil)
B - Air filter (filtre à air, filtro de aire)
C - Choke lever (levier d'étrangleur, palanca del
anegador)
D - Removable control panel (panneau de
commande amovible, panel de control
desmontable )
E - Fuel cap (bouchon de carburant, tapa del
tanque)
F - Engine switch with lock button (commutateur
du moteur avec bouton de verrouillage,
interruptor del motor con botón del seguro)
G - GenSmart™ monitoring system (système
de surveillance GenSmart™, sistema de
monitoreo GenSmart™)
O
Fig. 2
H - 120 volt, AC GFCI 20 amp receptacles
(prises 120 V, C.A. GFCI 20 A, 120 V
de CA GFCI 20 A receptáculos)
I - 240 volt, AC 30 amp receptacle (prise 240 V,
C.A. 30 A, 240 V de CA 30 A receptáculo)
J - Engine off switch (commutateur d'arrêt du
moteur, interruptor de apagado del motor)
K - AC circuit breaker (disjoncteur de C.A.,
disyuntor de circuito de CA)
L - Handle (poignée, mango)
M- Fuel tank (réservoir de carburant avec
indicateur, tanque de combustible con
indicador)
N - Handle lock pin (goupille de blocage de la
poignée, pasador de seguro del mango)
O - Ground terminal (borne de terre, terminal de
conexión a tierra)
H
G
START
DÉMARRAGE
ON
OFF
ON START
MARCHE
MAINTENANCE
Hz
HRS
OFF
ARRET
ENGINE SWITCH
ENGINE SWITCH
INTERRUPTEUR DU MOTEUR
F
D
C
T
B
A B
I
J
K
K
OFF
ENGINE SWITCH
CIRCUIT BREAKER
A
S
iii
A - Reset button (bouton de réinitialisation,
botón de reajuste)
B - Test button (bouton de test, botón de
prueba)
P - Battery (pile. batería)
Q - Oil cap/dipstick (bouchon/jauge d'huile,
tapa de relleno de aceite/varilla medidora de
aceite)
R - Oil drain plug (huiler le bouchon d'égout,
tapón de drenaje del aceite)
S - Fuel valve (robinet de carburant, válvula de
combustible)
T - Muffler (silencieux, silenciador)
U - Fuel tank vapor vent (évent de vapeur du
réservoir de carburant, respirador del vapor
del tanque de combustible)
V - DC battery charge circuit breaker (disjoncteur
à C.C. pour charger la pile, disyuntor de corr.
cont. para carga de la batería)
L
M
E
Q
R
N
P
U
V
