Commande confort

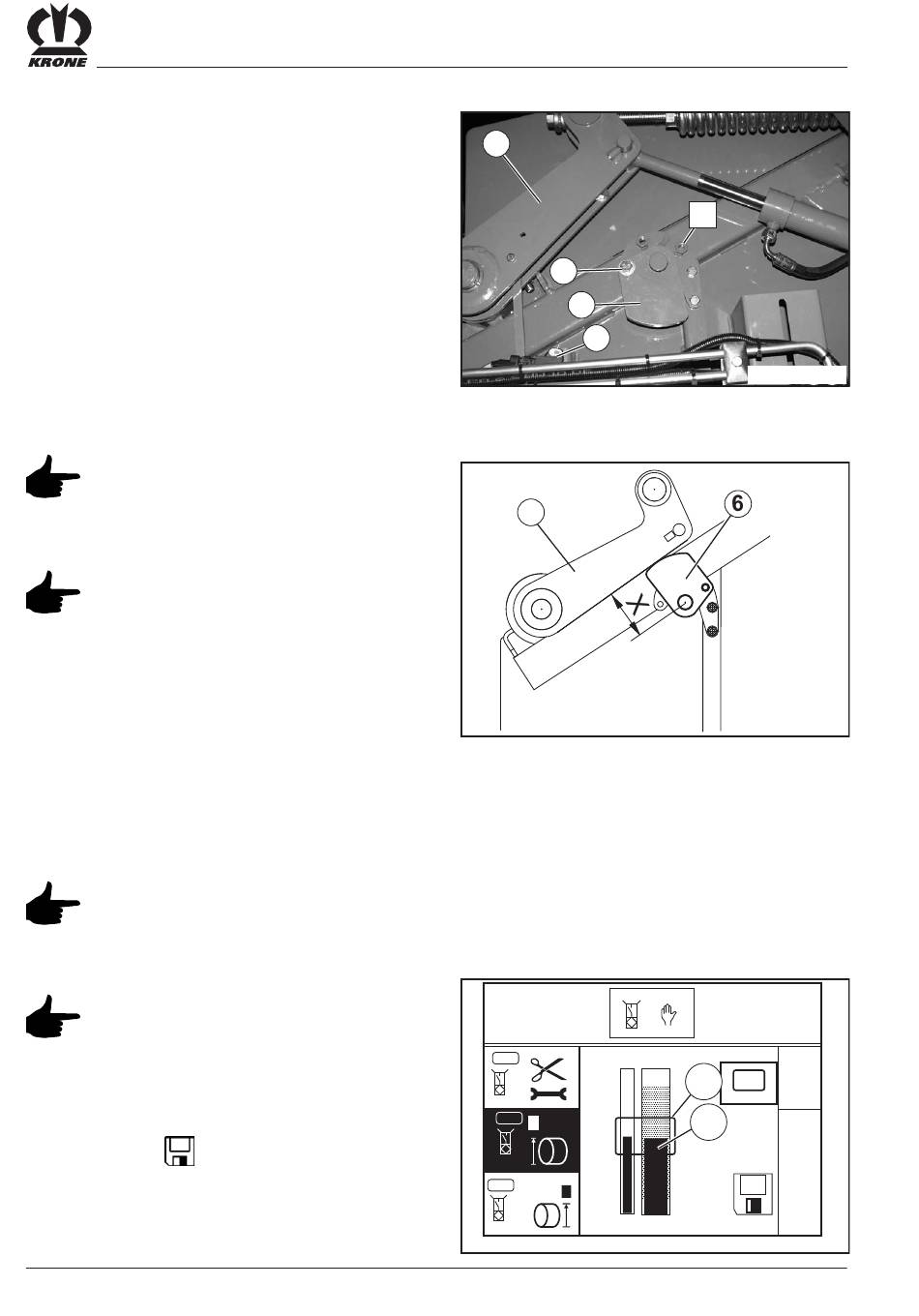

Réglage du capteur B9/B10 de diamètre des balles
(CV 150 XC) :
Avant d'effectuer un nouveau réglage du capteur
(7) « B9/B10 diamètre des balles » ou de le
corriger, assurez-vous que la butée (6) pour le
réglage du cœur tendre se trouve en position III
(cœur de balle tendre). Un réglage du capteur (7)
n'est autorisé que dans cette position.
Réglage du cœur tendre :
•
Ouvrez la chambre à balles.
•
Démontez la vis (5).
•
Déplacez la butée (6) en position III (cœur de
balle tendre).
•
Montez et serrez la vis (5) à fond.
•
Fermez la chambre à balles.
Assurez-vous que la coulisse (4)
repose sur la butée (6). (Si nécessaire,
détendez le fond à rouleaux)
La chambre à balles doit être fermée
et vide.
la cote X doit être de 105 mm après
réglage.
•
Desserrez le capteur (7) et tournez-le dans le trou
oblong jusqu'à ce que la barre (1) à l'écran se
trouve dans le rectangle (2) de l'affichage à
barres.
Un signal sonore retentit lorsque la
barre (1) se trouve dans le rectangle
(2).
•
Serrez le capteur (7)
L'enregistrement ne peut être effectué
que si la barre (1) se trouve dans le
rectangle (2) de l'affichage à barres.
Enregistrer la valeur
•
Appuyez sur le potentiomètre rotatif jusqu'à ce
que le symbole
soit affiché brièvement en
bas à droite de l'écran. La valeur est mémorisée
lorsque la barre gauche a adopté la valeur de la
barre du droit.
VI - 46
4
5
6
7
4
4-2
B 8
B 9
2,4V
L
1,9V
B10
R
2,2V 2,2V
III
