Maintenance

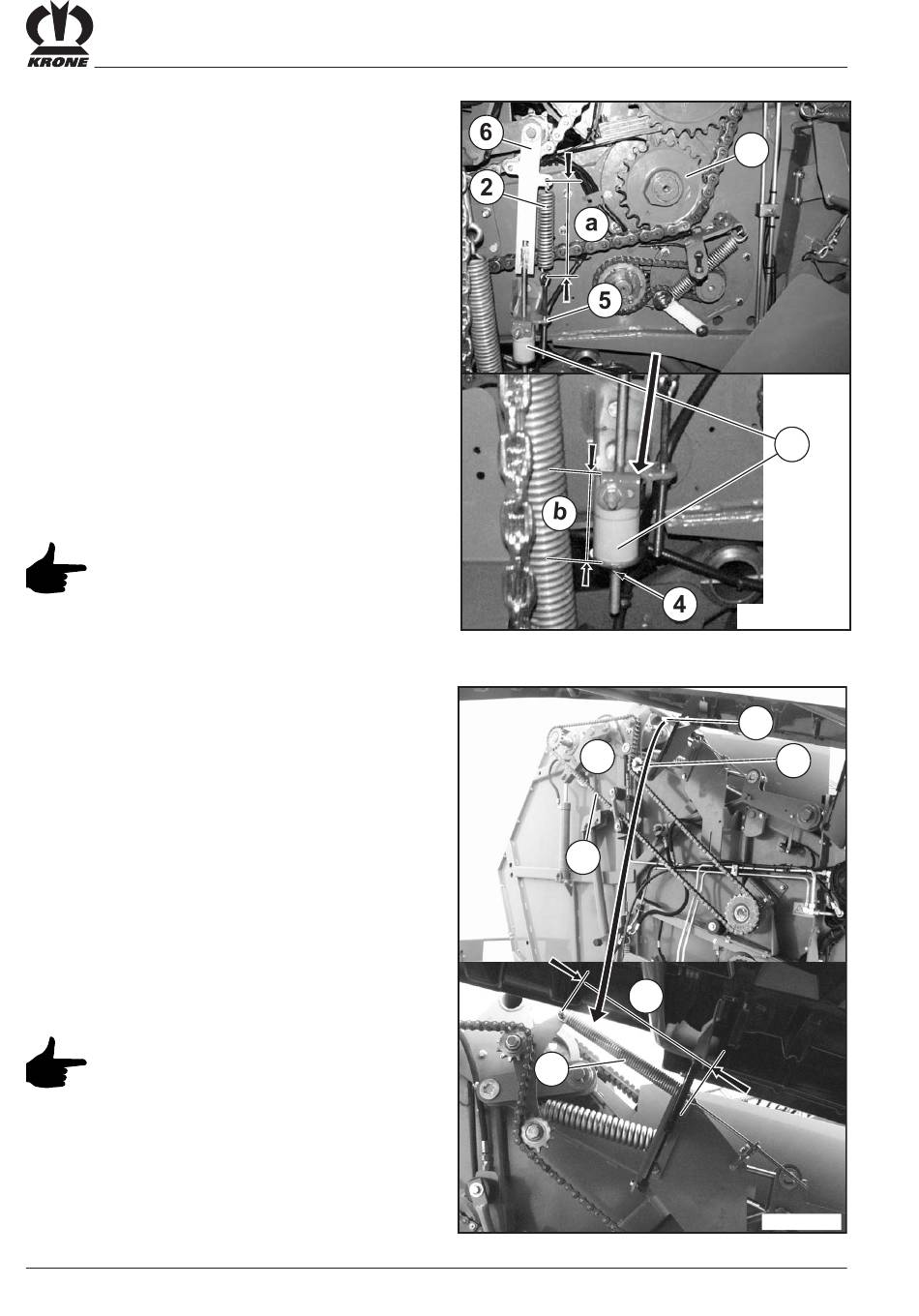

9.4.3 Tension des chaînes d'entraînement
9.4.3.1 Entraînement avant du fond à
rouleaux
L'entraînement avant du fond à rouleaux (1) se trouve
sur le côté gauche de la machine.
Contrôler la tension de chaîne
• La chaîne est tendue à l'aide du ressort de traction
(2). La longueur de chaîne tendue doit être de a = 220
mm.
• Réglez la butée en caoutchouc (3) (servant
uniquement de butée) en tournant l'écrou (4) sur la
tige filetée sur une distance b comprise entre 105 et
110 mm. Choisissez la distance b de sorte à obtenir
un jeu entre la fixation (5) et la butée en caoutchouc
(3).
Si la tension du ressort ne suffit plus, le
fert plat (6) peut être tourné et l'autre œil
peut être utiliser.
9.4.3.2 Entraînement arrière du fond à
rouleaux (COMPRIMA CV 150 XC)
L'entraînement arrière du fond à rouleaux (1) se trouve
sur le côté droit de la machine.
Contrôler la tension de chaîne
Longueur de ressort tendu a = env. 495 mm
Corriger la tension de chaîne :
• Augmentez ou diminuez la tension du ressort de
traction (2) jusqu'à ce que la distance
« a= env. 495 mm » soit réglée.
Contrôler la longueur de la chaîne
Avant de pouvoir raccourcir la chaîne,
• activez brièvement le fond à rouleaux
• ouvrez à moitié la trappe arrière (env. 45 °)
Dans cette position, la chaîne doit donner un
peu de mou dans la zone du tendeur de
chaîne (I).
(si la chaîne donne toujours trop de mou,
elle peut alors être raccourcie).
