Maintenance
9.7 Hydraulique propre
Généralités
La pompe de l'hydraulique propre est entraînée directement par la prise de force via un engrenage. Le réservoir
d'huile hydraulique est situé sur le côté arrière gauche de la machine. Le filtre hydraulique de l'hydraulique propre
se trouve à l'avant, à gauche de la machine. Les soupapes de commande se trouvent sur l'armoire à film sur le
côté gauche de la machine.

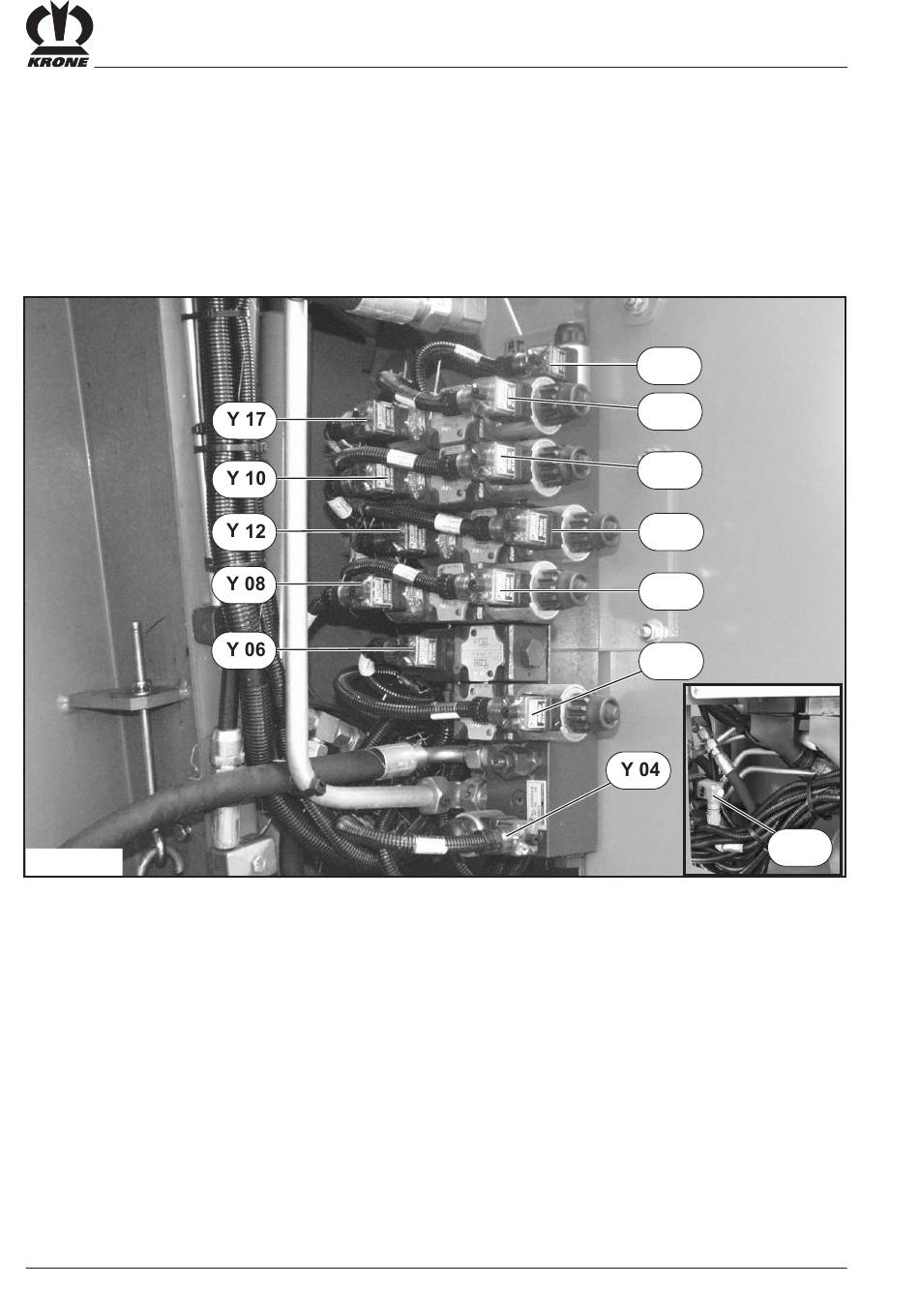

Composants
CPN00020_2
Y04 Fonction I (S10)
Y05 Bloc distributeur (S11)
Y06 Soupape de régulation du bras d'enroulement
(S1)
Y07 Fermer la chambre à balles (S2)
Y08 Ouvrir la chambre à balles (S3)
Y10 Table pivotante, en avant (S7)
IX - 20
Y11 Table pivotante, en arrière (S6)
Y12 Transfert, en avant (S5)
Y13 Transfert, en arrière (S4)
Y14 Rupture du film (S12)
Y15 Desserrer les bras de fixation (S13)
Y16 Ouvrir les bras de fixation (S8)
Y17 Fermer les bras de fixation (S9)
Y 15
Y 16
Y 11
Y 13
Y 07
Y 05
Y 14
