9 Maintenance
9.1 Réglages
9.1.1 Consignes de sécurité spéciales
• Les travaux de réglage ci-dessous seront exécutés uniquement quand la machine est à
l'arrêt. Arrêtez le moteur, retirez la clé de contact et coupez la tension d'alimentation de 12
V.
• Immobilisez la presse à balles rondes et le tracteur pour empêcher tout déplacement.
• Au terme des travaux de réglage, remettez tous les dispositifs de protection en place.
• Afin d'éviter toute blessure ou accident, respectez également toutes les autres consignes
de

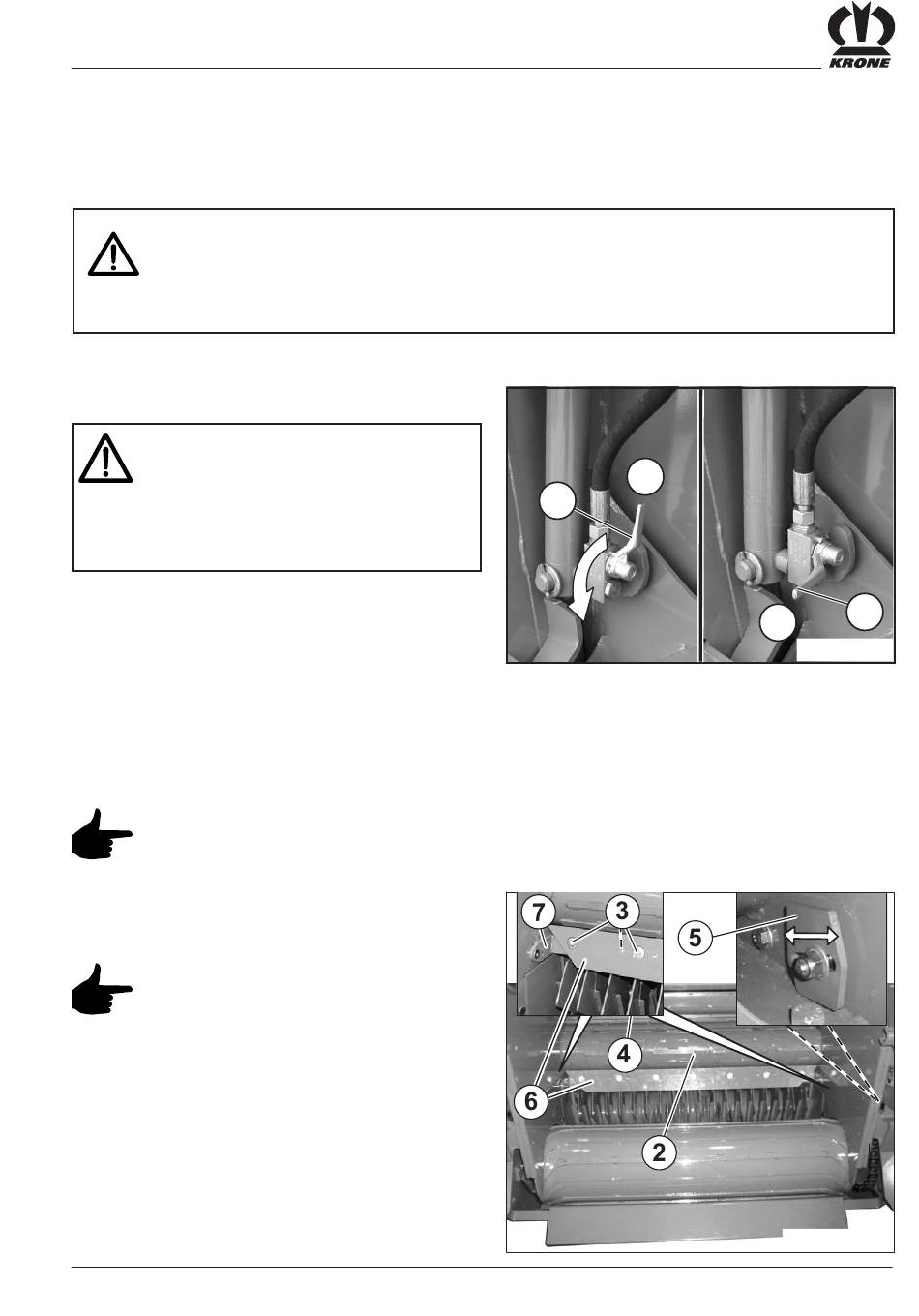

9.1.2 Réglage du rail-racloir par rapport au
rouleau hélicoïdal
Le réglage du rail-racloir (6) par rapport
au rouleau hélicoïdal supérieur se fait à
l'intérieur de la chambre à balles.
Le robinet d'arrêt sur le vérin hydraulique
gauche de la trappe arrière doit être
absolument fermé après ouverture de la
chambre à balles.
• Montez la barre porte-racloir (7) au centre du trou
oblong de la pièce latérale et serrez légèrement les
vis.
• Fixez la clavette de serrage (5) en tapant et serrez
les vis à fond.
• Placez la tôle de raclage (6) contre le rouleau
hélicoïdal (2).
• Ensuite, serrez les vis six pans (3) et les vis sans
tête à fond.
Après réglage, faites tourner la presse à
balles rondes à la main et contrôlez que le
rail-racloir (6) entre en contact avec le
rouleau hélicoïdal (2).
Si le rail-racloir n'est pas en contact avec
le rouleau hélicoïdal, la clavette de serrage
(5) peut être tournée de 180° (les distances
de la clavette de serrage du trou oblong
par rapport aux butées supérieure et
inférieure sont différentes).
sécurité.
