Réglages de base et utilisation
5.7 Régler la circulation de la
courroie du fond à rouleaux
arrière (COMPRIMA CV 150)

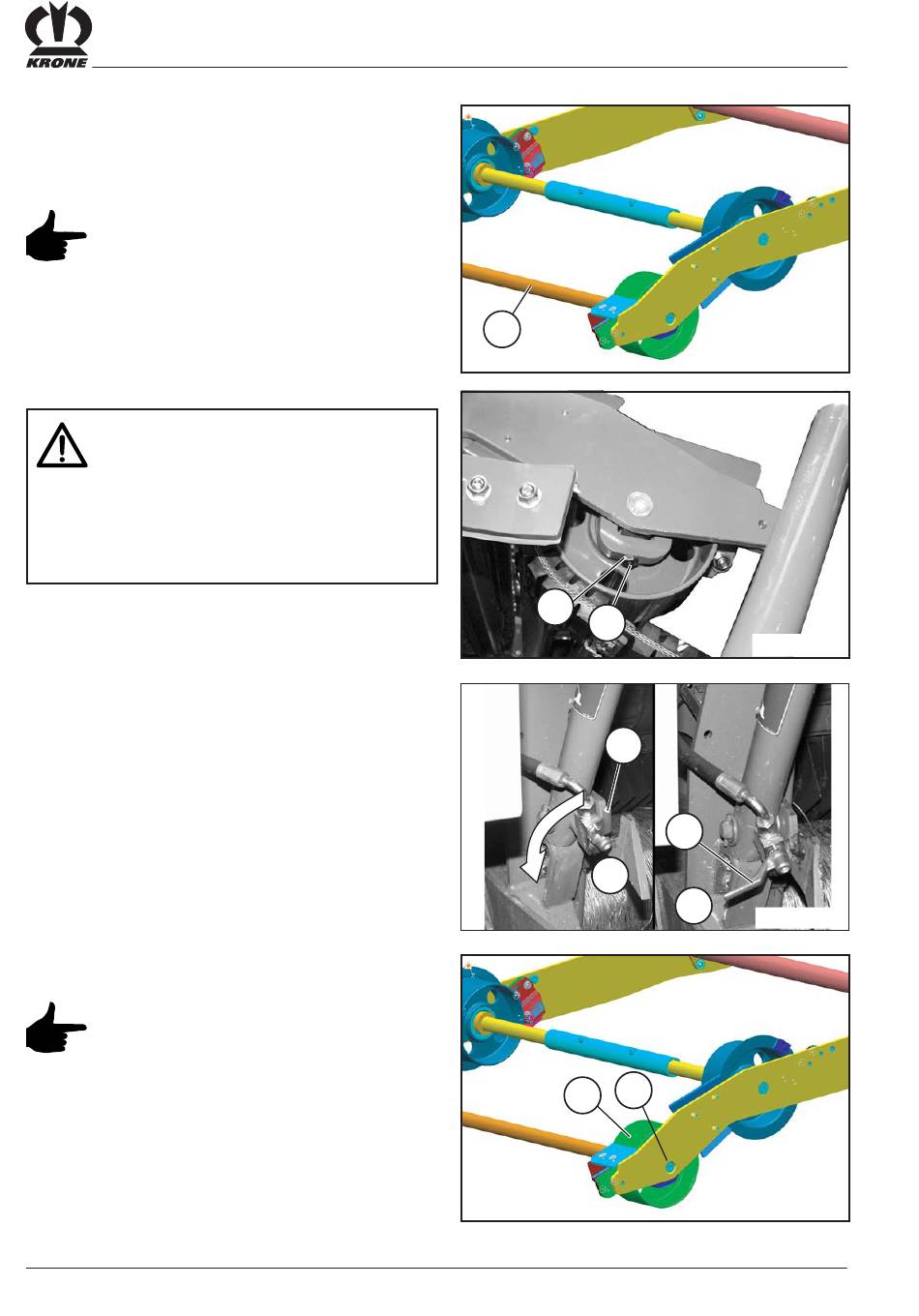

Si la courroie (Powerbelt) arrière sur les
plaques de démarrage circule trop d'un
côté, il est possible de corriger la
circulation de la courroie avec l'essieu
coudé (1) dans la zone de la bielle double
arrière.
Pour ce faire :
• Ouvrez la trappe arrière.
Risque d'accident !
Sécurisez la trappe arrière ouverte contre
toute fermeture inopinée.
• Pivotez le robinet d'arrêt (1) du vérin
de levage gauche de la position (a) à
la position (b).
• Démontez l'écrou (4) et la vis sans tête (5).
• Mutter (4) und Gewindestift (5) demontieren.
• Sur un côté, desserrez la vis à tête fraisée (3)
M16x30.
• De l'autre côté, remplacez la vis à tête fraisée (3) par
une vis six pans M16x50 et vissez-la jusqu'au fond du
filet.
• Réglez ensuite la circulation de la courroie pour qu'elle
soit régulière en tournant la vis six pans M16x50
(env.10°) (l'essieu coudé est tourné).
• Démarrez la machine. Effectuez un contrôle visuel
pour vérifier que la circulation de la courroie par
rapport aux roues de renvoi (2) est correcte. Si ce
n'est pas le cas, arrêtez la machine et resserrez la vis
six pans M16x50 avec l'arbre d'env. 10°.
• Démarrez la machine. Effectuez un contrôle visuel
pour vérifier que la circulation de la courroie par
rapport aux roues de renvoi (2) est réglée
correctement. Si nécessaire, recommencez l'opération
jusqu'à ce que ce soit le cas.
Tourner la vis six pans M16 x 50
uniquement lorsque la machine est à l'arrêt.
La circulation de la courroie étant réglée
correctement :
• Serrez à fond la vis à tête fraisée M16x30 ainsi que
les vis sans tête et les écrous d'un côté de la
machine.
• Remplacez ensuite la vis six pans M16x50 par la vis
à tête fraisée M16x30.
• Puis, serrez à fond la vis sans tête et l'écrou.
