5.5.1 Surélever l'arbre d'entraînement
antérieur
Uniquement pour COMPRIMA CV150XC
En cas fourrage s'accumule par derrière la boîte à ficelle
et ne pas transporté dans la chambre à balle, l'arbre
d'entraînement antérieur peut être surélever.
L'arbre d'entraînement doit surélever aux
deux côtés.
Mettre l'installation hydraulique hors
pression avant que surélever l'arbre
d'entraînement.
En décrochage de l'arbre d'entraînement le
risque d'écrasement existe. Personne ne
doit se tenir dans la zone dedanger.
Démonter le racloir sur l'arbre
d'entraînement avant la modificatin et
monter-le 30 mm peus en haut après la
modification.

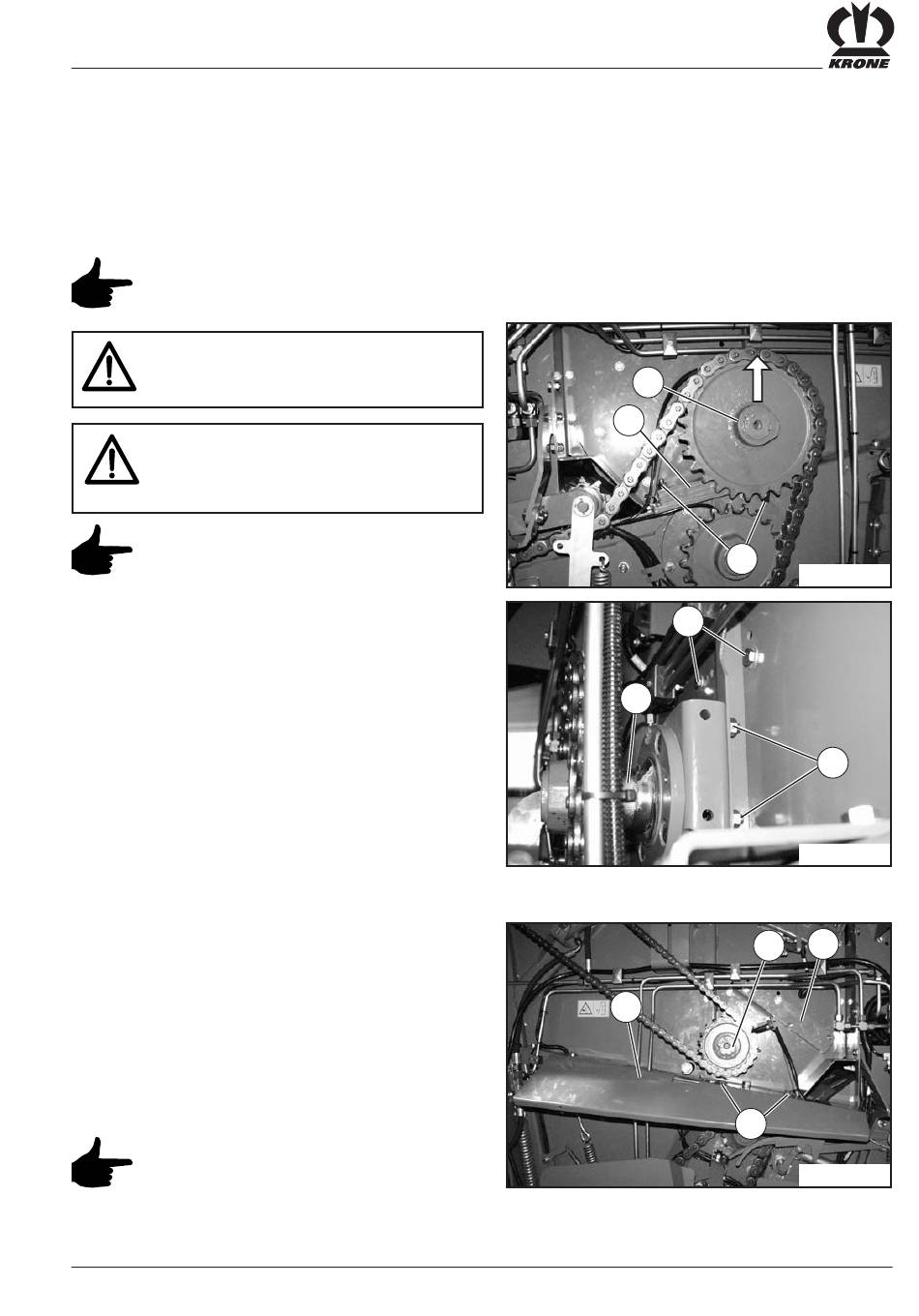

Surélever l'arbre d'entraînement:
côté gauche (dans le sens de conduite):
• Démonter le racloir sur l'arbre d'entraînement
• Desserrer les raccords à vis (1), (3) et (4) et enlever
les vis
• Prélever les trois entretoises (2)
• Surélever l'arbre d'entraînement (5) un peu avec un
engin de levage approprié
• Positionner les trois entretoises (2) sur le palier de
l'arbre d'entraînement
• Placer l'arbre d'entraînement timidement et fixer- le
avec des vis, rondelles et écrous (1), (3), (4)
Surélever l'arbre d'entraînement
côté droit (dans le sens de la marche):
• Démonter la tôle (6)
• Desserrer les raccords à vis (1) et enlever les vis
• Démonter les trois entretoises
• Surélever l'arbre d'entrainement (5) un peu avec un
engin de levage approprié
• Positionner les trois entretoises (2) sur le palier de
l'arbre d'entrainement (5)
• Placer l'arbre d'entrainement et fixer- le avec des vis,
rondelles et écrous (1)
Si la longueur de chaîne ne suffit plus
après surélever, la longueur de chaîne
peut être adaptée par le chainon coudé
fourni.
Réglage de base et utilisation
côté gauche
5
2
5
côté droit
6
1
COM00023
3
4
COM00024
2
5
1
COM00025
V - 9
