Direct liniaal/ring liniaal/schijf liniaal: De soort heerser behoefte naar markering momenteel , kies is inschakelen
Deel diameter: De werkstuk nauwkeurig diameter van de "Ring liniaal" of "Schijf liniaal".
Achteruit: Keer de om beweging richting van de uitbreiding as.
Peulvruchten per ronde: De pols nummer van uitbreiding as motor maakt A cirkel nodig.
Wij kangraaf pols nummer per revolutie X door volgende formule:
X verwijst pulseren nummer per ronde;
N is de tempo hoek van elektrisch motor;
N verwijst naar onderverdeling nummer van bestuurder;
Minimum snelheid: De minimale snelheid van uitbreiding as;
Maximaal snelheid: De maximaal snelheid van uitbreiding as;
Acceleratietijd: De tijd die de expansie-as nodig heeft wanneer deze van minimale snelheid
naar beweegt maximaal snelheid.
Ga naar startpositie na finish: Uitbreidingsas keert na finish terug naar startpositie
verwerking;
Snelheid : de snelheid van de as gaat rug naar de voorletter positie na afwerking markering.
Nul: of de huidige expansie-as een nulschakelaaringangssignaal heeft. Zonder nulsignaal zal
de software kan geen absolute coördinaten opbouwen. Als we een reeks onderdelen markeren,
moeten we elke markering aanbrengen op dezelfde positie. Om elke keer een figuur op dezelfde
positie te markeren, neemt het systeem stroom uitbreidingsas als standaard origineel punt vóór
markering in het geval van zonder nulsignaal. Na verwerkt A deel, de systeem beweegt de as
naar de origineel positie automatisch. In dit manier, elk deel zullen zijn gemarkeerd in de
dezelfde positie.

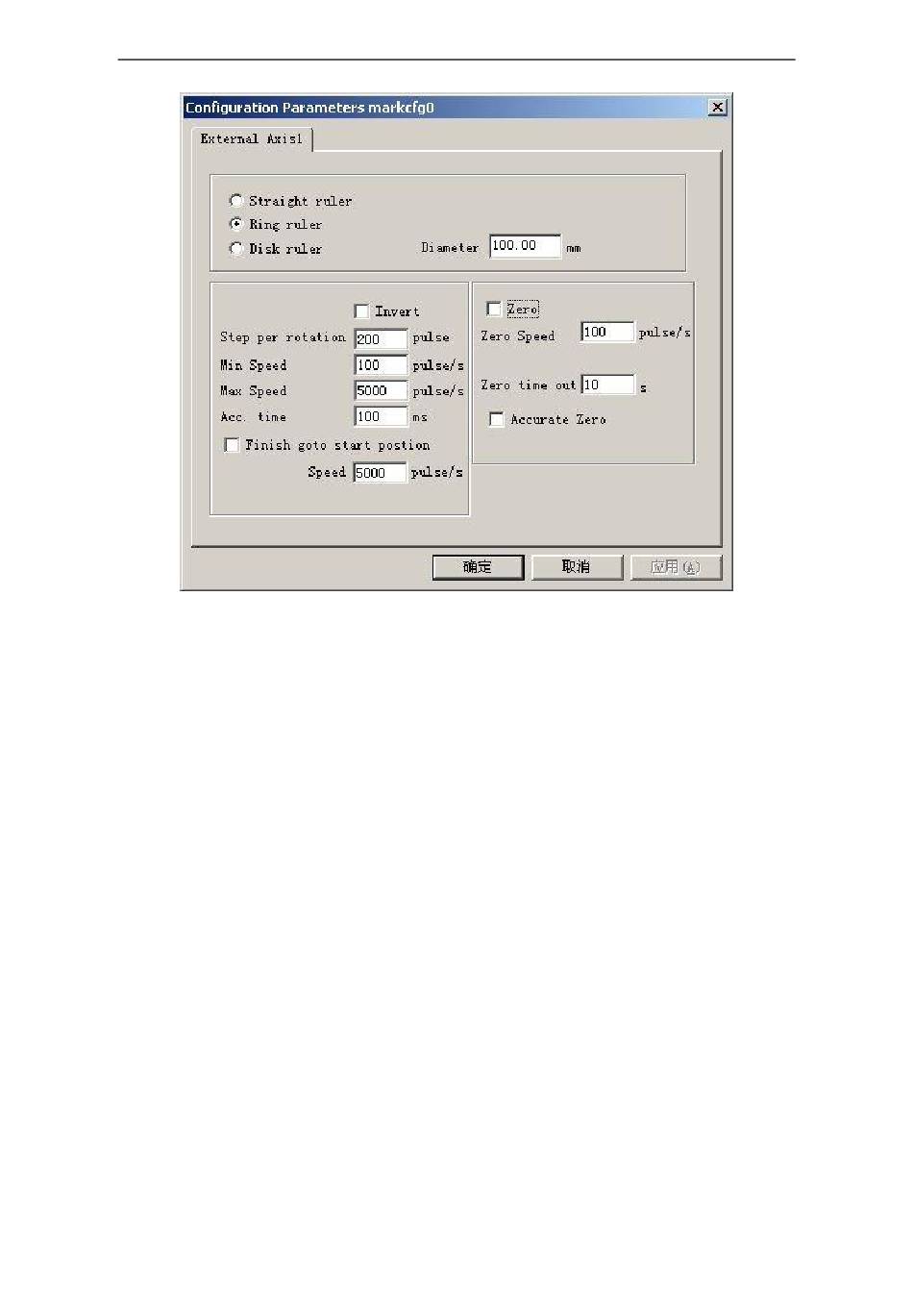

Figuur 8-25 configuratie parameters van uitbreiding as
X = (360 / N) * N
