Cirkel; Ellips - Vevor Flm-R30-Ft Mode D'emploi

Onder de commando "Rechthoek", gebruikers kan tekenen
een vierkant door op de linkermuisknop te drukken en deze te
tekenen wanneer druk "Ctrl" synchroon sleutelen.
Na tekening En selecteren, de Eigenschappen Werkbalk
zulleneen tonen functie zoals Figuur 4-3 toont.
Boog radius: Dit verwijst naar de zacht rang van de
rechthoekig vier hoeken, En wanneer de graden Zijn 100%,
Dande rechthoek veranderingen naar binnen A cirkel.
Alle hoeken Rond: Indien geselecteerd, kunnen gebruikers
de hoek wijzigen hoeken van de vier hoeken tegelijkertijd door er
één te veranderen van hen.
OPMERKING: Na veranderen de parameters in de
Eigenschappen Elke keer in de werkbalk moeten we op de
knop "Toepassen" klikken om bij te werken het voorwerp
met nieuwe parameters.
4.102

Cirkel

Naar tekenen A cirkel, gebruikers kan selecteren commando "Cirkel" in de Tekenen Menu of klik de
icon .
Onder de commando "Cirkel", gebruikers kan druk links knop En sleuren het naar tekenen een cirkel.
Na tekening En selecteren, de Eigenschappen Werkbalk zullen weergave A functie leuk
vinden Figuur 4-4toont.
Diameter: de diameter van de cirkel
Starthoek: de hoek tussen de starthoekpunt
En de centrum van A cirkel
Dit figuur verwijst naar de tekening
:
richting van de cirkel is rechtsom.
Dit figuur verwijst naar de tekening
:
richting van de cirkel is tegen de klok in.
4.103

Ellips

Naar tekenen een ellips, gebruikers kan selecteren commando "Ellips" in Tekenen Menu of klik de icon.

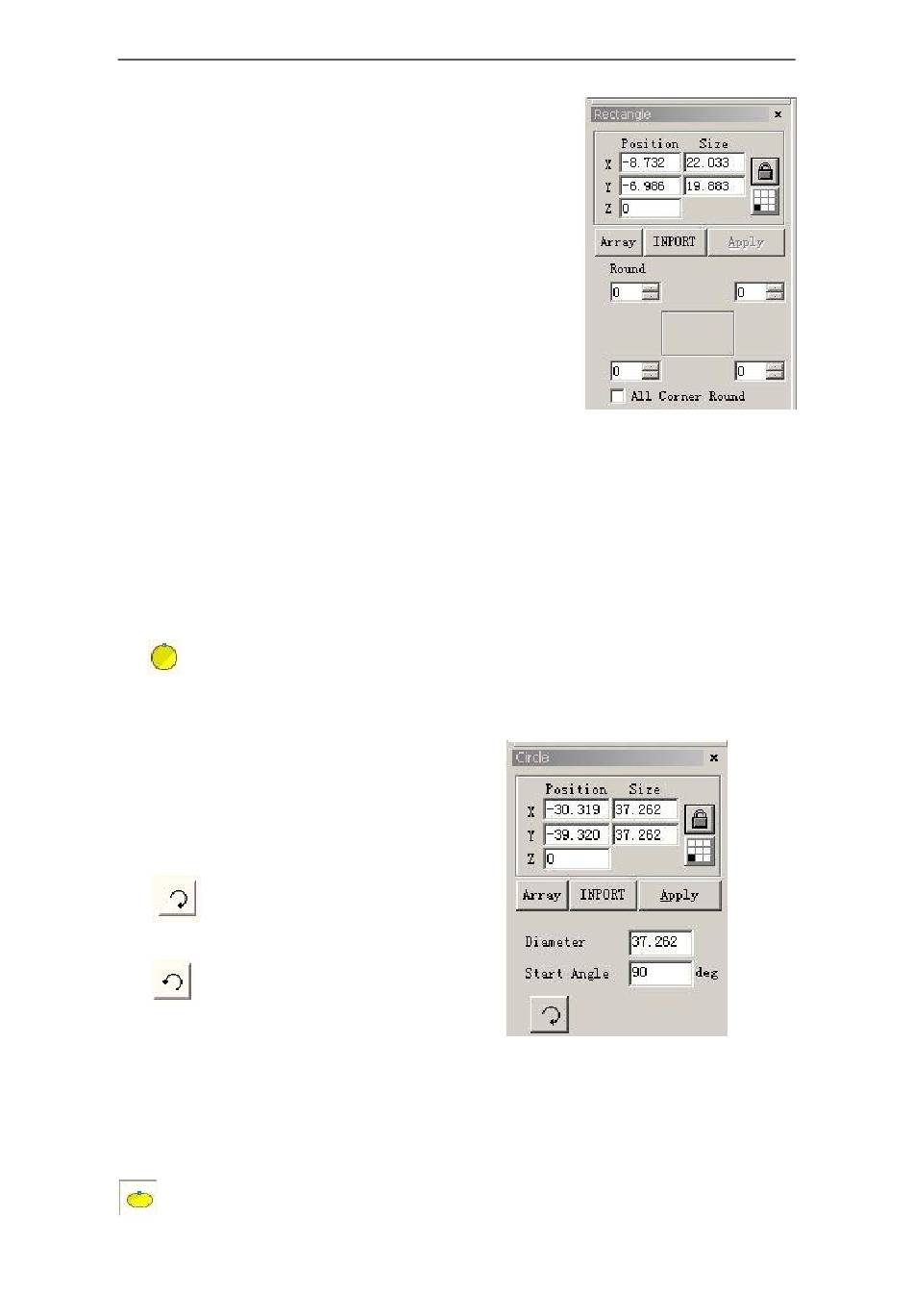

Figuur 4-3 Rechthoekeigenschappen
Figuur 4-4 Cirkel Eigenschappen
32
