VEVOR FLM-R30-FT Mode D'emploi page 1778

Veld: de breedste bereik voor
markering
Gavlo 1=x: de spoor van gavlo 1 uesd als de X as
Gavlo 2=x: de spoor van gavlo 2 uesd als de X as
Offset X: De gecompenseerd afstand op X richting van
scankop.Offset J: De gecompenseerd afstand op Y
richting van scankop.
Gebruik de gecorrigeerd bestand: Gebruik de correctie bestand gegenereerd door ons CorFile.exe zacht.
Negeren: de tegenovergestelde richting van de huidig gavlo
Dit item verwijst naar de vervormend correctie coëfficiënt, En de
standaardwaarde is 1,0 (bereik van 0,875 – 1,125). Als jouw ontwerp is als Figuur 10-19 toont
Maar de gemarkeerd
werk is Figuur 10-20 of Figuur 10-21, Jij zullen hebben naar toename de coëfficiënt op de X
asrichting voor Figuur 10-20 en lager de coëfficiënt op de X as richting voor Figuur 10-21.

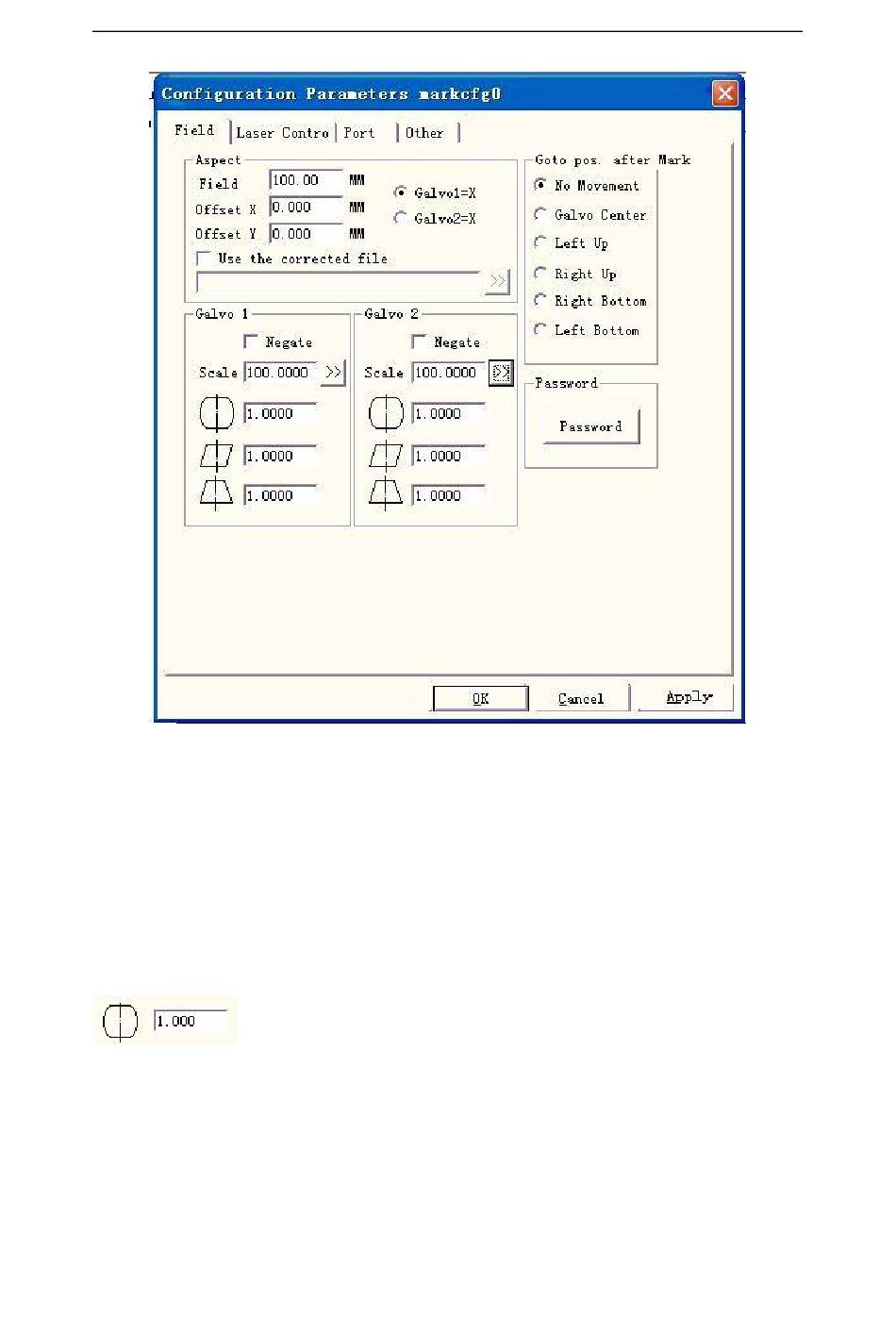

Figuur 10-18 Gebied Parameter
164
