Fröling SP Dual compact Instructions De Montage page 79

1.6
1.5
1.4
1.2
1.3
1.7

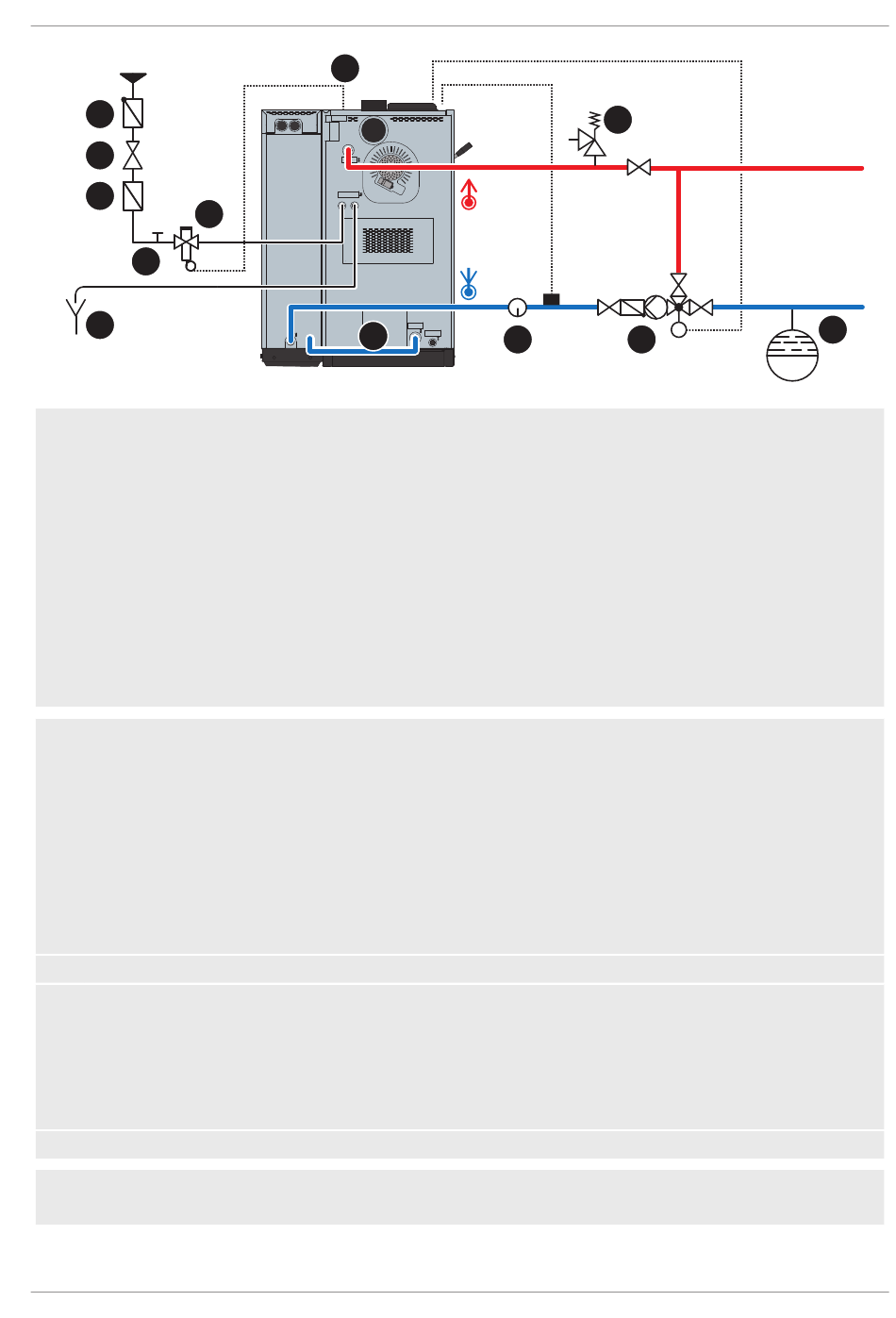

1 Soupape de sécurité thermique
▪ Le raccordement de la soupape de sécurité thermique doit être effectué conformément à la norme ÖNORM / DIN
EN 303-5 et selon le schéma ci-dessus
▪ La soupape de sécurité doit être reliée sans possibilité de coupure à un réseau de conduites d'eau froide
(température ≤ 15°C) sous pression
▪ Avec une pression d'eau froide ≥ 6 bars, un détendeur (1.5) est nécessaire
Pression minimum de l'eau froide : 2 bars
1.1 Sonde de la soupape de sécurité thermique
1.2 Soupape de sécurité thermique (s'ouvre à env. 95 °C)
1.3 Vanne de nettoyage (raccord en T)
1.4 Panier
1.5 Détendeur
1.6 Dispositif anti-reflux pour éviter la stagnation de l'eau dans le réseau d'eau potable
1.7 Sortie libre sans contre-pression avec parcours d'écoulement observable (p. ex. entonnoir d'évacuation)
2 Soupape de sécurité
▪ Exigences posées aux soupapes de sécurité selon la norme NF EN ISO 4126-1
▪ Diamètre minimal à l'entrée de la soupape de sécurité selon la norme NF EN 12828 :
DN15 (≤ 50 kW), DN20 (> 50 à ≤ 100 kW), DN25 (> 100 à ≤ 200 kW), DN32 (> 200 à ≤ 300 kW), DN40 (> 300 à
≤ 600 kW), DN50 (> 600 à ≤ 900 kW)
▪ Pression de réglage maximale en fonction de la pression de service autorisée de la chaudière, voir le chapitre
« Caractéristiques techniques »
▪ La soupape de sécurité doit être montée de manière accessible sur la chaudière ou à proximité directe, dans la
conduite d'arrivée de façon non verrouillable
▪ Un écoulement libre et sans danger de la vapeur ou de l'eau évacuée doit être garanti
3 Élévation du retour
4 Vase d'expansion à membrane
▪ Le vase d'expansion à membrane doit être conforme à la norme NF EN 13831 et doit pouvoir contenir au moins
le volume d'expansion maximum de l'eau de chauffage de l'installation, y compris un joint hydraulique
▪ Il doit être dimensionné conformément aux instructions de réalisation de la norme NF EN 12828 - Annexe D
▪ Le montage doit se faire de préférence dans la conduite de retour. Pour ce faire, respecter les instructions du
fabricant
5 Recommandation pour l'installation d'un moyen de contrôle (thermomètre par exemple)
6 Raccord de tube interne
▪ Départ de l'unité à granulés au retour de la chaudière à bûches (compris dans la fourniture)
M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)
1.1
6
SP Dual compact
2
M
5 3
Montage | 6
4
79
