6.10.5 Liaison équipotentielle
M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)

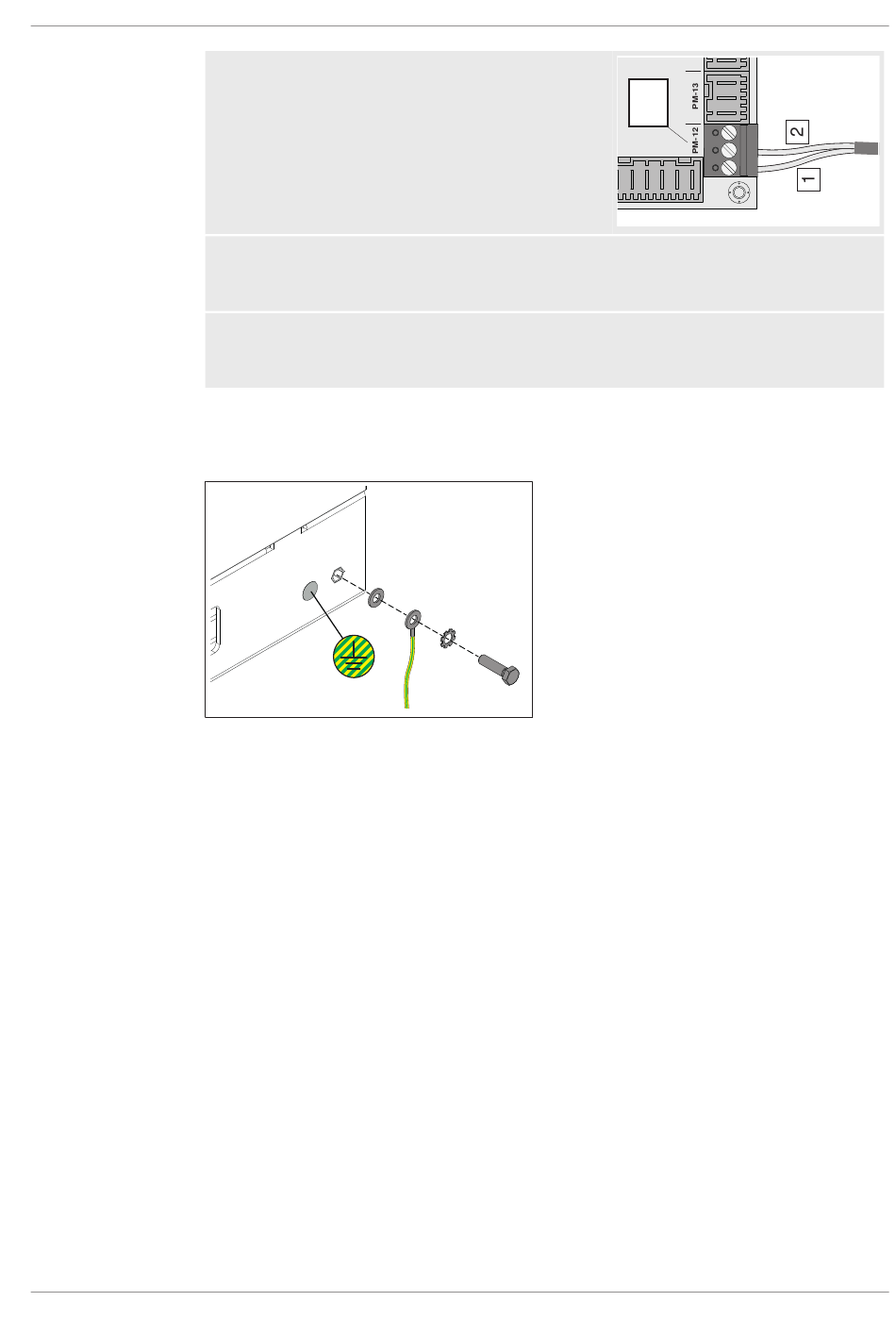

Signal de fonctionnement du séparateur élec. :
Fil « 1 » (masse) sur le module à granulés PM-12
Fil « 2 » (retour) sur le module à granulés PM-12
Signal de déclenchement du séparateur élec. :
Raccorder les fils marron et bleu à la borne KM-35 du module principal (aucune polarité à
respecter)
Alimentation électrique du séparateur élec. :
Raccorder le câble d'alimentation 230 VCA à la borne de raccordement de l'appareil dans le
régulateur de la chaudière
r Effectuer la liaison équipotentielle sur le fond de la chaudière dans le respect des
normes et prescriptions en vigueur !
