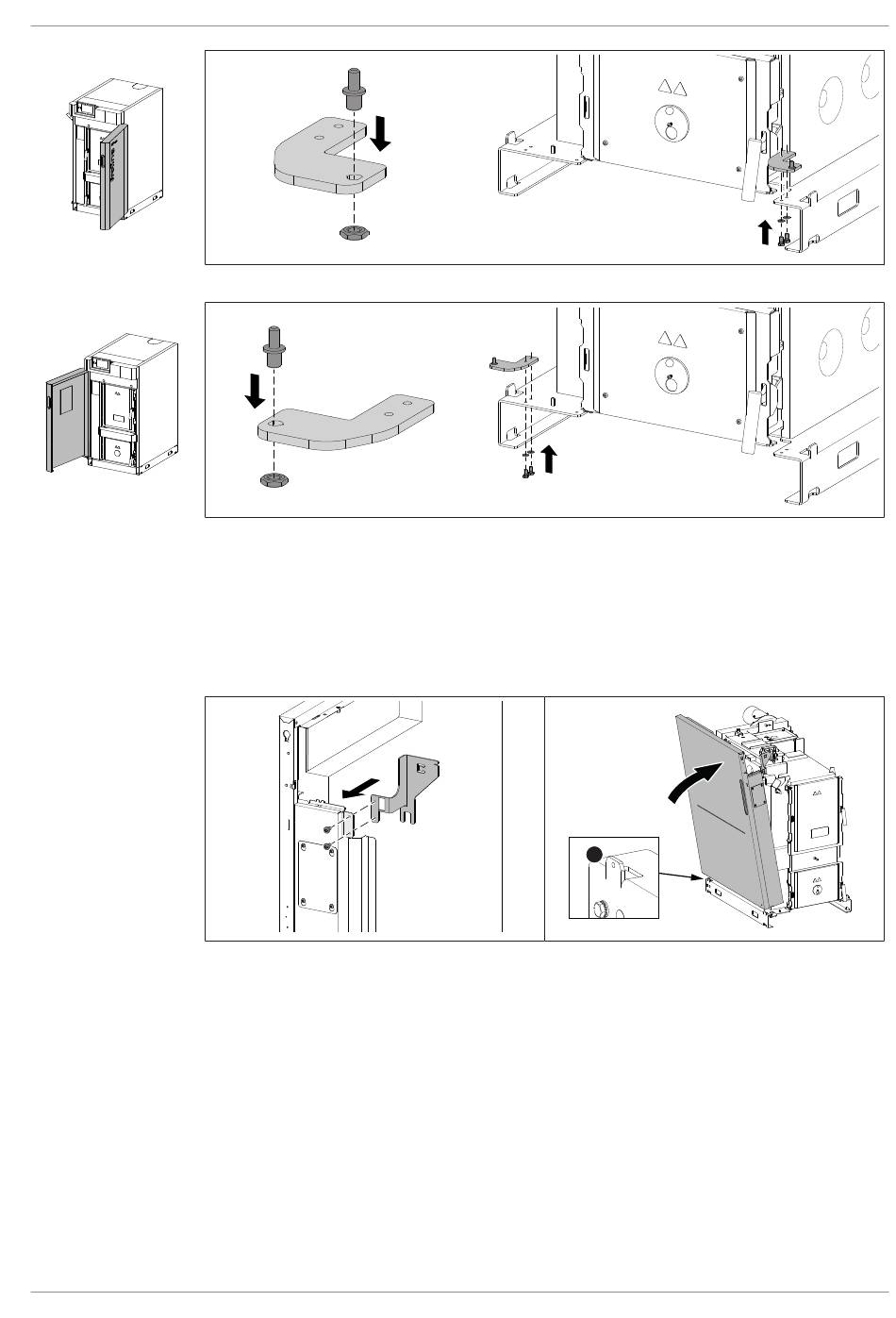

Butée de porte à droite
Butée de porte à gauche
M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)
r Visser le boulon et l'écrou M8 comme représenté sur la plaquette de support de porte
fournie
r Poser le palier de porte complet sur le fond de la chaudière et le fixer par le bas
- 2 vis 6 pans M6 × 12
ASTUCE ! Sur les chaudières avec bride à granulés, il est recommandé de monter
la butée de porte côté gauche !
r Fixer l'étrier de maintien sur la pièce latérale gauche
- 2 vis à tête cylindrique bombée M6 × 12
r Enfiler la pièce latérale gauche au niveau des languettes latérales (A) et du boulon de
blocage avant (B) au fond de la chaudière
A
