M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)

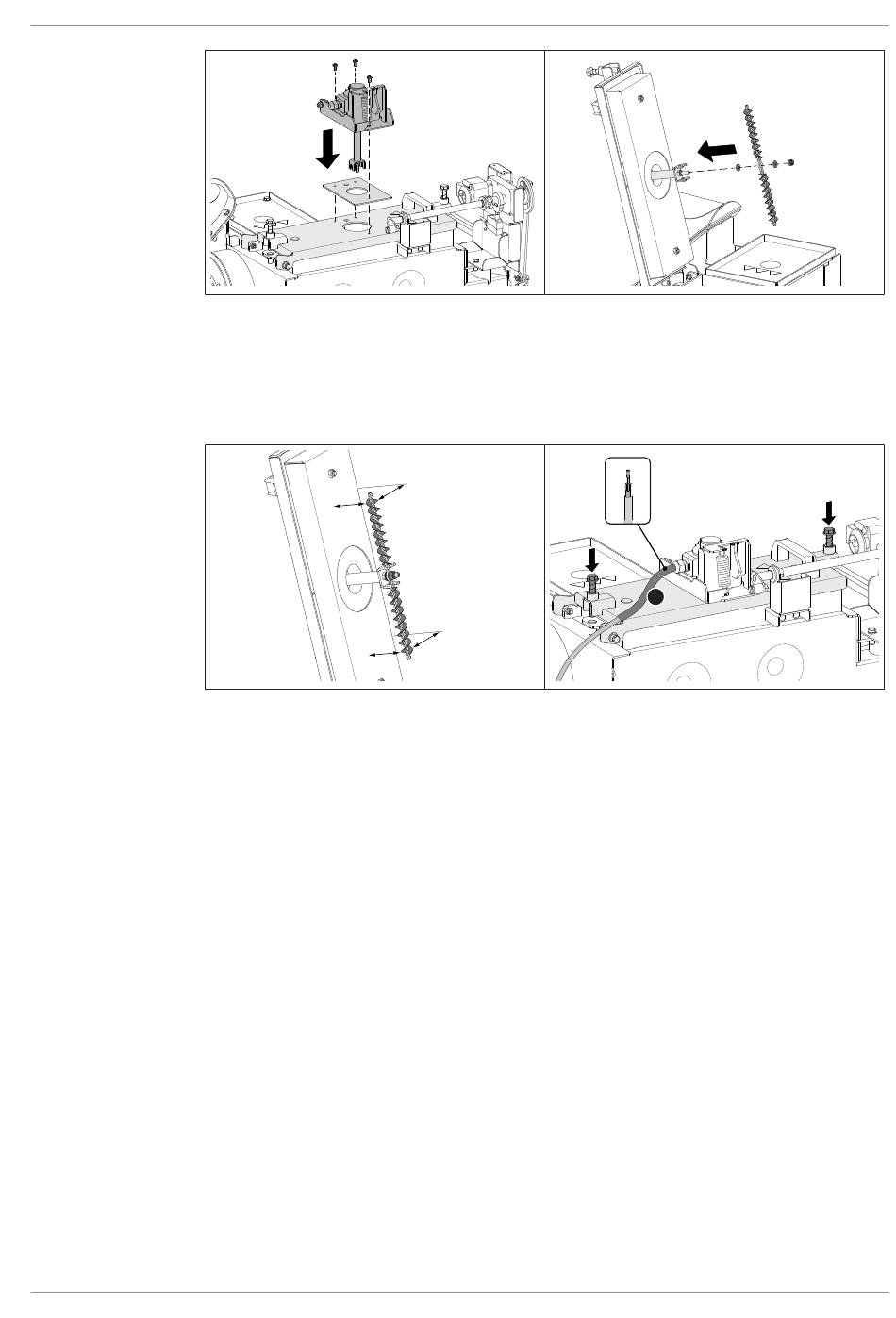

r Monter l'unité à électrode, avec sa garniture, sur le couvercle de l'échangeur de
chaleur
- 3 vis à tête cylindrique bombée M6 × 12
r Monter l'électrode d'émission à l'extrémité de l'isolateur
- 1 écrou six pans M8 (cuivre)
A
r Aligner l'électrode d'émission parallèlement au couvercle de l'échangeur de chaleur
r Fermer et fixer le couvercle de l'échangeur de chaleur
- 2 vis 6 pans M10 × 75
r Raccorder le câble HT avec la gaine de protection (A) sur l'unité à électrode
Ä Le connecteur doit s'enclencher de manière audible
B
B
A
Montage | 6
A
