6.10.4 Montage du séparateur électrostatique de particules
S1 Turbo / S5 Turbo
76
HY-01
ou
HY-02
Netz
r Raccorder l'alimentation électrique de l'unité à granulés sur le bornier de la chaudière
à bûches
REMARQUE ! Tenir compte des autres informations données dans la
documentation correspondante du régulateur de la chaudière !
Signal de fonctionnement
Séparateur élec.
2
1

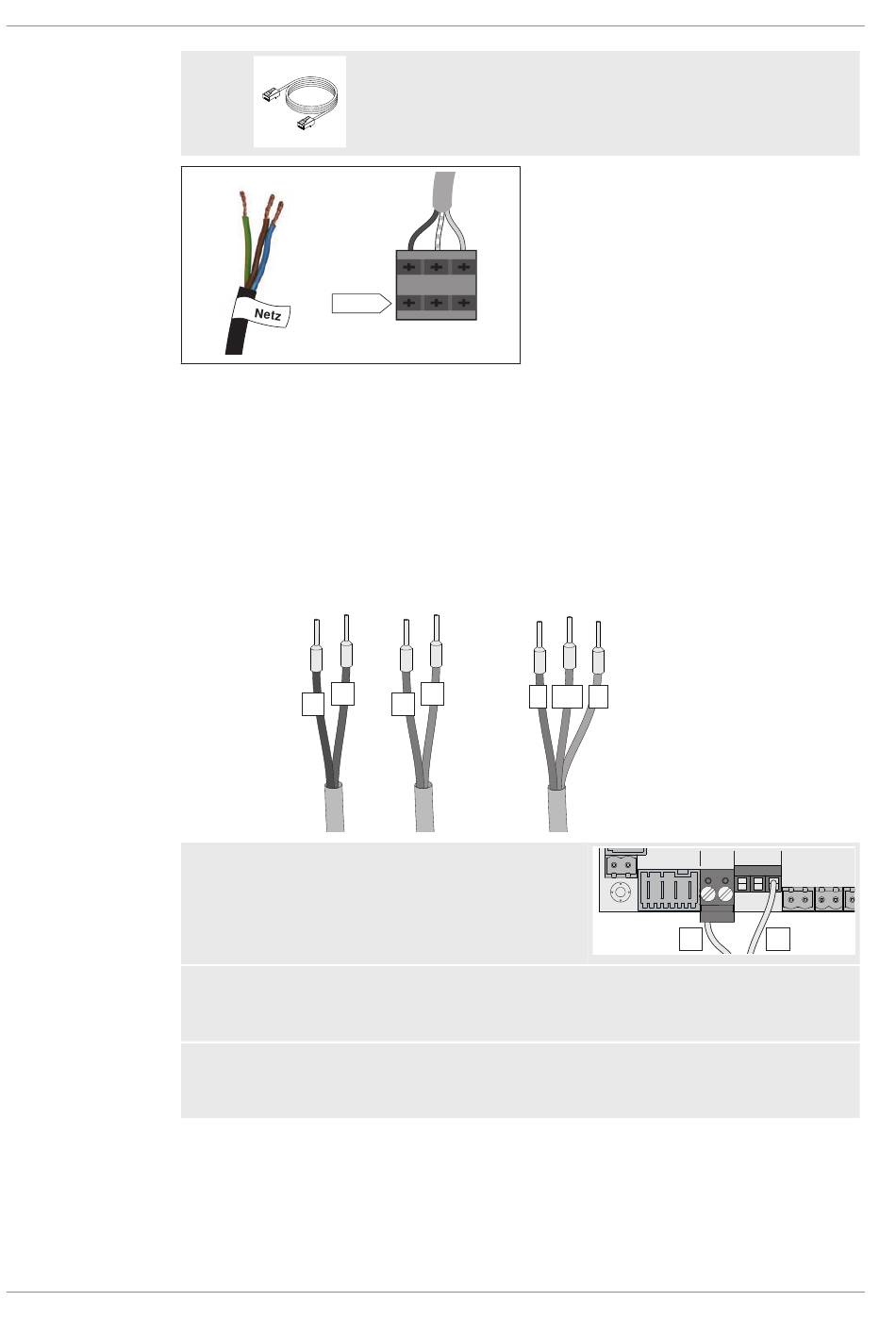

Signal de fonctionnement du séparateur élec. :
Fil « 1 » (masse) sur le module principal KM-15 (double
affectation avec la sonde de température de fumée,
utiliser des embouts doubles)
Fil « 2 » (retour) sur le module principal KM-14
Signal de déclenchement du séparateur élec. :
Raccorder les fils marron et bleu à la borne KM-35 du module principal (aucune polarité à
respecter)
Alimentation électrique du séparateur élec. :
Raccorder le câble d'alimentation 230 VCA à la borne de raccordement de l'appareil dans le
régulateur de la chaudière
M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)
Connexion Bus
(alternative sur le module mélangeur de retour)
Signal de déclenchement Alimentation électrique
Séparateur élec. Séparateur élec.
br
bl
L PE N
2
KM-14 KM-15
1
