6.7.3 Monter le levier WOS
6.7.4 Poser la porte isolante
M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)

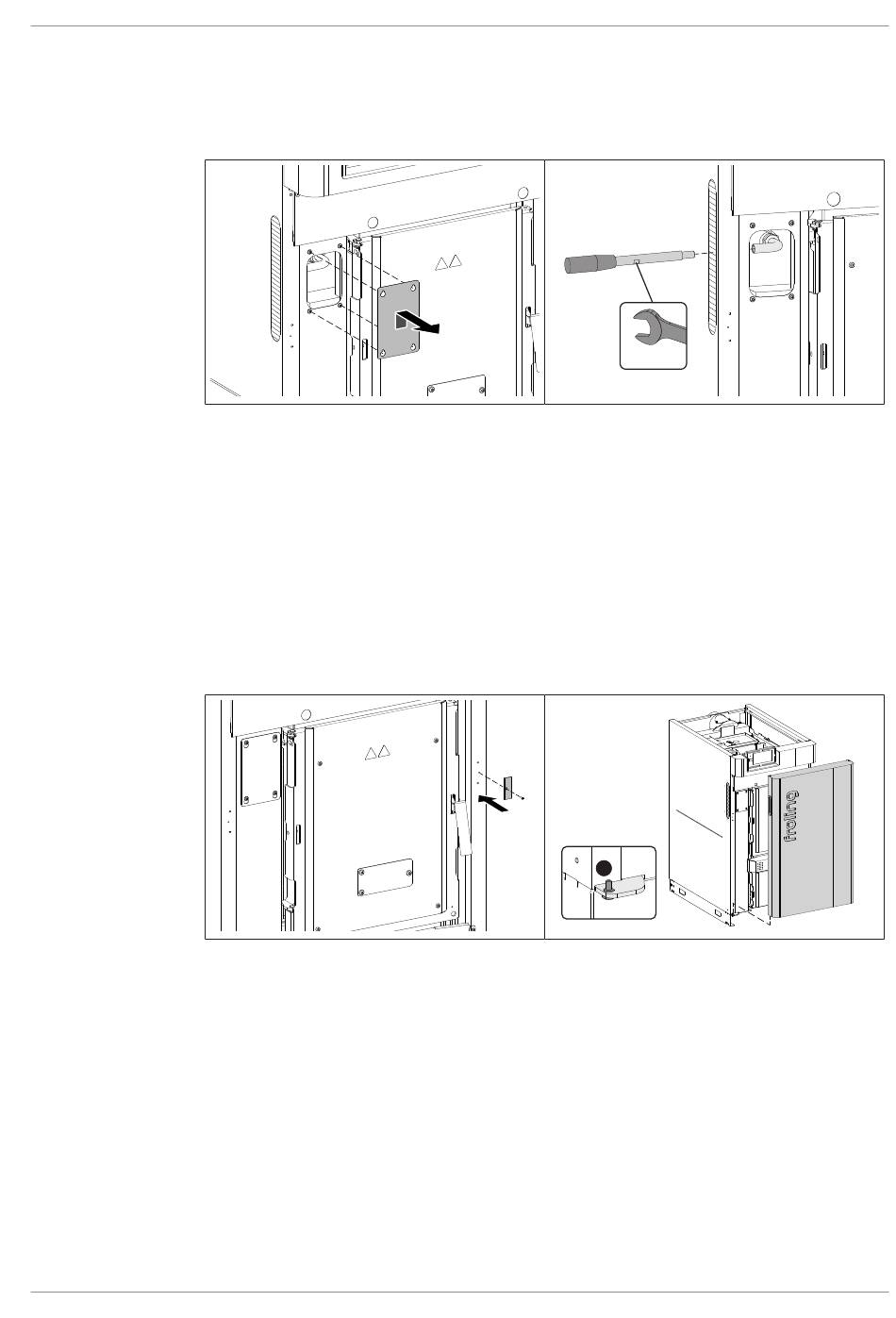

REMARQUE ! En cas d'utilisation du WOS automatique, le montage du levier WOS
n'a plus lieu !
r Desserrer quelque peu les vis et décrocher le cache de la pièce latérale gauche
r Visser le levier WOS dans l'arbre et le serrer à fond avec une clé plate (ouverture
13 mm) au niveau du méplat
r Accrocher à nouveau le cache au niveau des têtes de vis et serrer les vis à fond
Le montage de la porte isolante est expliqué ci-après avec l'exemple de la butée de
porte. Pour monter la porte isolante avec la butée à droite, procéder de manière
analogue mais dans l'autre sens !
r Monter la contre-plaque pour le verrou magnétique sur la pièce latérale, du côté
opposé à la butée de porte
- 1 vis à tête fraisée M3 × 10
Ä REMARQUE : La contre-plaque peut déjà être montée d'un côté
r Accrocher la porte isolante en bas à la goupille cannelée d'ajustage (A)
SW 13 mm
A
