6.10.3 Raccordement des composants de l'unité à granulés
Module principal :
74
KM-15
r Ouvrir la porte isolante de l'unité à granulés et retirer le cache situé derrière

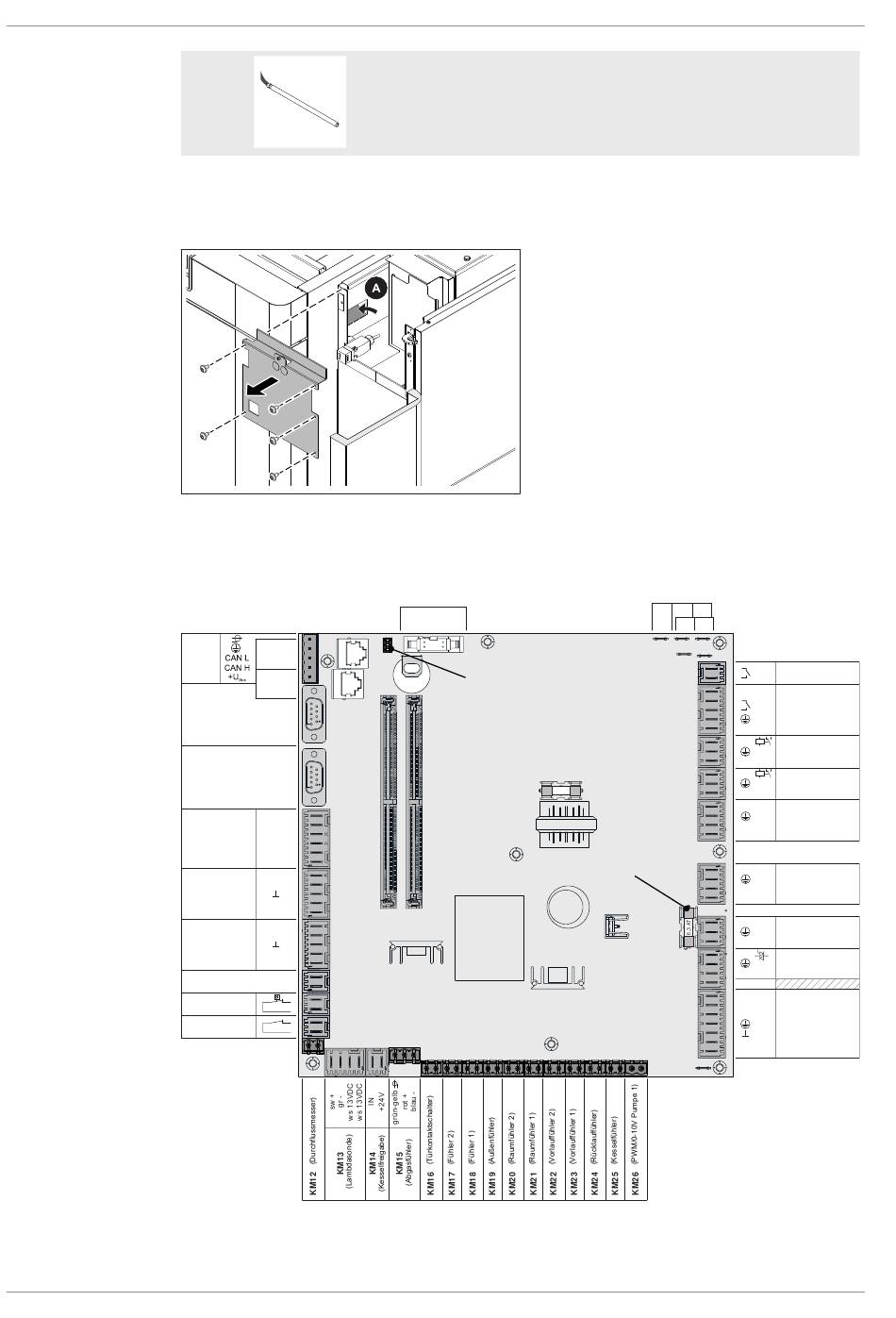

r Faire passer les câbles par l'ouverture perforée (A) jusqu'au boîtier du régulateur de la
chaudière à bûches et les connecter aux cartes :
KM02
KM01
(Bus)
(Bus)
KM03
(Bus)
KM04
(COM 2)
KM05
(COM 1)
NZ
COM
KM06
PZ
(Breitbandsonde)
S
HE-
HE+
ZU
AUF
KM07
(Luftklappe)
P2
5V/P3
ZU
AUF
KM08
(Kombiantrieb)
P2
5V/P3
KM09
(Verriegelung)
KM10
(STB)
KM11
(NOT-HALT)
