4 | Technologie

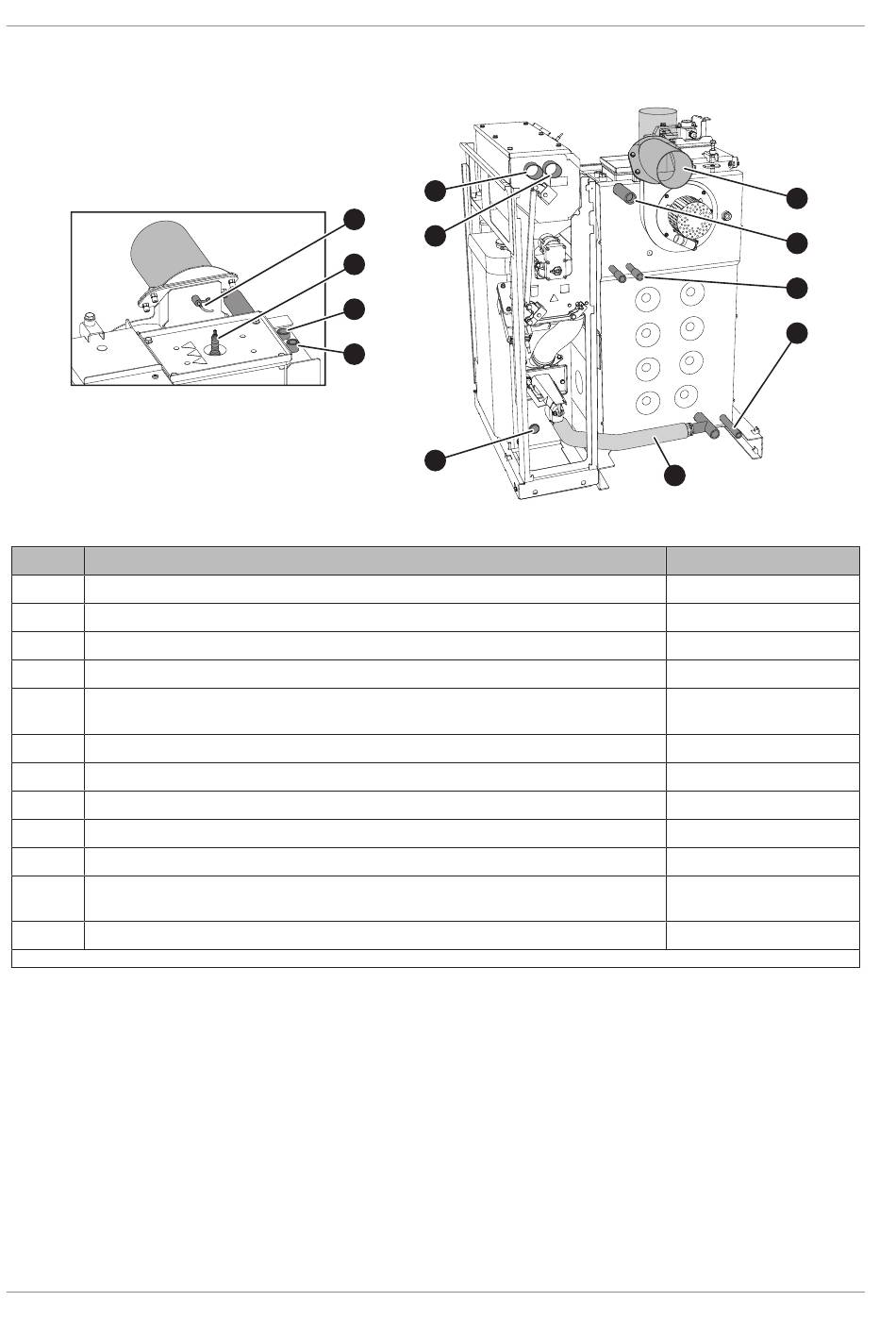

4.2 Composants et raccords
Rep.
1 Raccord du conduit de fumée (diamètre extérieur)
2 Raccord départ chaudière
3 Raccordement de l'échangeur de chaleur de sécurité
4 Raccord de vidage
5 Liaison de tubes
bûches
6 Raccord retour chaudière
7 Raccord de conduite de transport des granulés (conduite vers le point d'aspiration)
8 Raccord de conduite d'air de retour (conduite vers le module d'aspiration externe)
9 Position de la sonde de température de fumée
10 Position de la sonde lambda
11 Raccordement du doigt de gant de sonde de la soupape de sécurité thermique (à
prévoir par le client)
12 Position de la sonde de chaudière et du tube capillaire STB (diamètre intérieur)
1. Compris dans la fourniture
22
9
10
11
12
Dénomination
1)
– alimentation de l'unité à granulés au retour de la chaudière à
M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)
8
7
6
1
2
3
4
5
SP Dual compact 15-20
129 mm
Filetage femelle 1"
Filetage femelle 1/2"
Filetage femelle 1/2"
1"
Filetage femelle 1"
Diam. ext 50 mm
Diam. ext 50 mm
-
M18 × 1,5
Filetage femelle 1/2"
16 mm
