3 | Conseils relatifs à l'exécution de travaux
3.4.1 Conduit de raccordement à la cheminée
3.4.2 Limiteur de tirage
12
Exigences concernant le conduit de raccordement :
▪ raccordement montant vers la cheminée au plus court (angle recommandé 30 à 45°)
▪ à isolation thermique
1)
MFeuV (Allemagne)
400
2
[mm]
1. Tenir compte de la version du FeuV du land concerné
2. Composant en matière inflammable
3. Matériau isolant ininflammable
4. Protection contre le rayonnement avec ventilation arrière

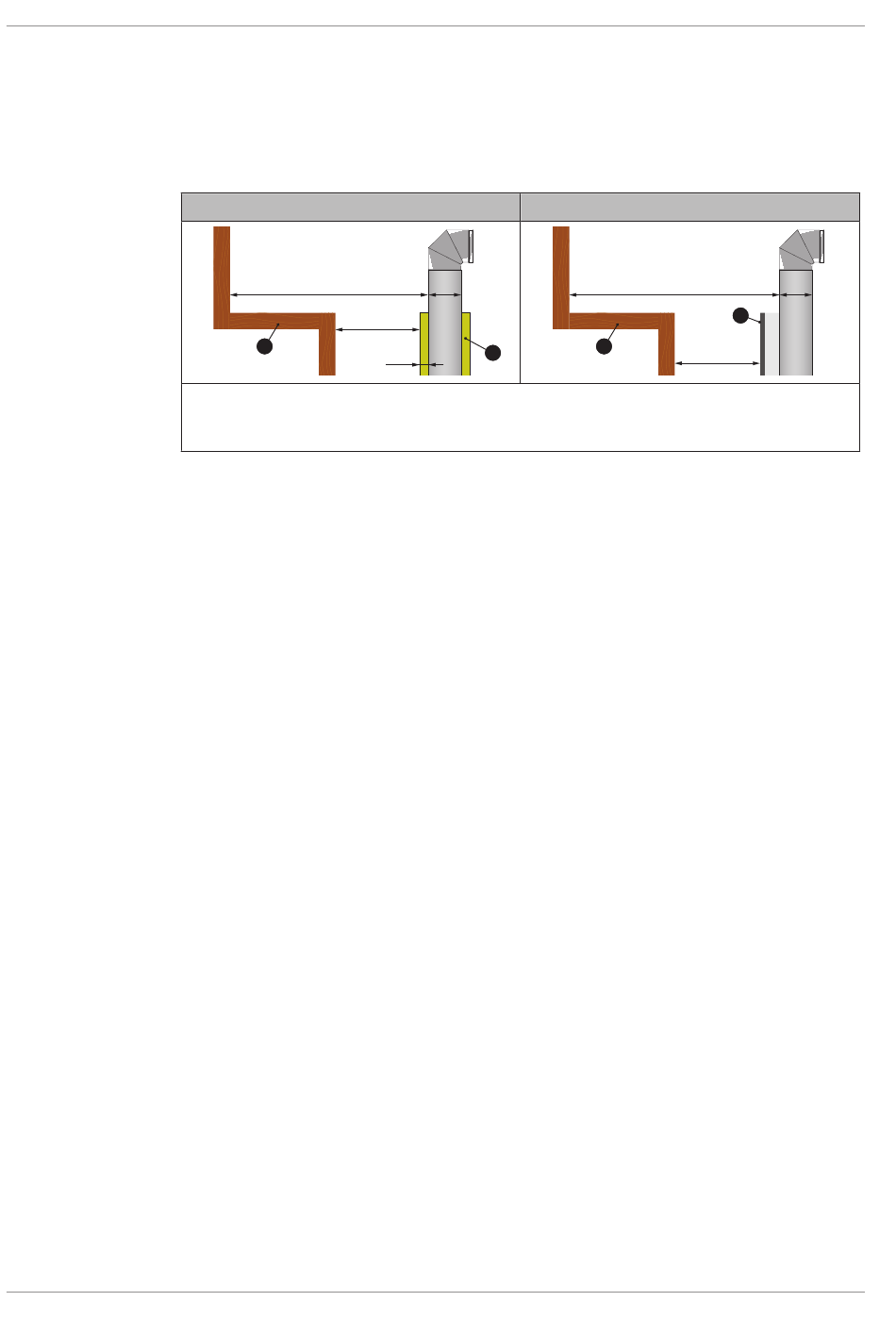

Distance minimale avec les matériaux inflammables selon MFeuV
▪ 400 mm sans isolation thermique
▪ 100 mm avec une isolation thermique d'au moins 20 mm
Distance minimale avec les matériaux inflammables selon EN 15287-1 et EN
15287-2 :
▪ 3 x diamètre nominal du conduit de raccordement, avec un minimum de 375 mm (NM)
▪ 1,5 x diamètre nominal du conduit de raccordement en présence d'une protection
contre le rayonnement à ventilation arrière, avec un minimum de 200 mm (NM)
REMARQUE ! Respecter les distances minimales des normes et directives
régionales
D'une manière générale, il est recommandé de poser un limiteur de tirage. Si la pression
d'alimentation maximale autorisée indiquée dans le chapitre « Données pour la
réalisation du système d'évacuation » est dépassée, il est nécessaire de poser un limiteur
de tirage.
Il est conseillé d'installer le limiteur de tirage directement sous l'entrée du conduit de
fumée, car une dépression permanente y est toujours garantie, ce qui évite en grande
partie la sortie de poussière du limiteur de tirage. Si le montage dans la cheminée est
impossible, le limiteur de tirage doit être installé dans le conduit de raccordement à la
cheminée.
