6 | Montage
6.7.2 Montage de la commande d'air
54

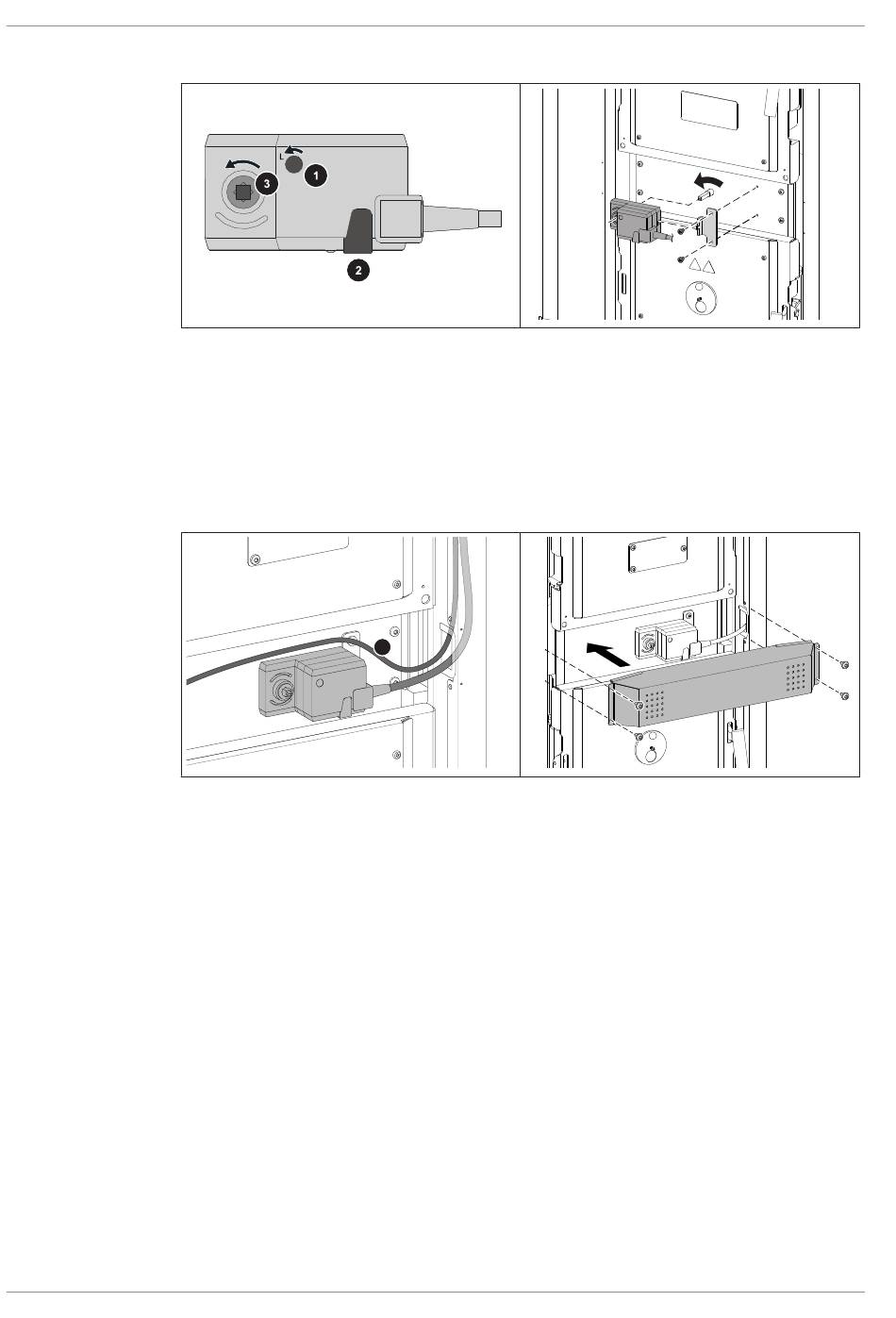

r Régler le sens de rotation du servomoteur (1) à gauche (L)
r Presser la touche de déblocage (2) et tourner le logement de l'arbre (3) vers la
gauche jusqu'en butée
r Tourner le clapet de circulation de l'air vers la gauche (dans le sens antihoraire)
jusqu'en butée
r Enfiler le servomoteur sur l'arbre et le fixer avec la butée
- 2 vis à tête cylindrique bombée M6 × 12
r Faire passer le câble du servomoteur et le câble d'alimentation de l'allumeur
incandescent (A - avec allumage automatique) par-dessus le caniveau à câbles, dans
la pièce latérale droite
r Monter le cache de la régulation de l'air
- 4 vis à tête cylindrique bombée M4 × 10
