6.7.5 Montage du boîtier de commande
M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)

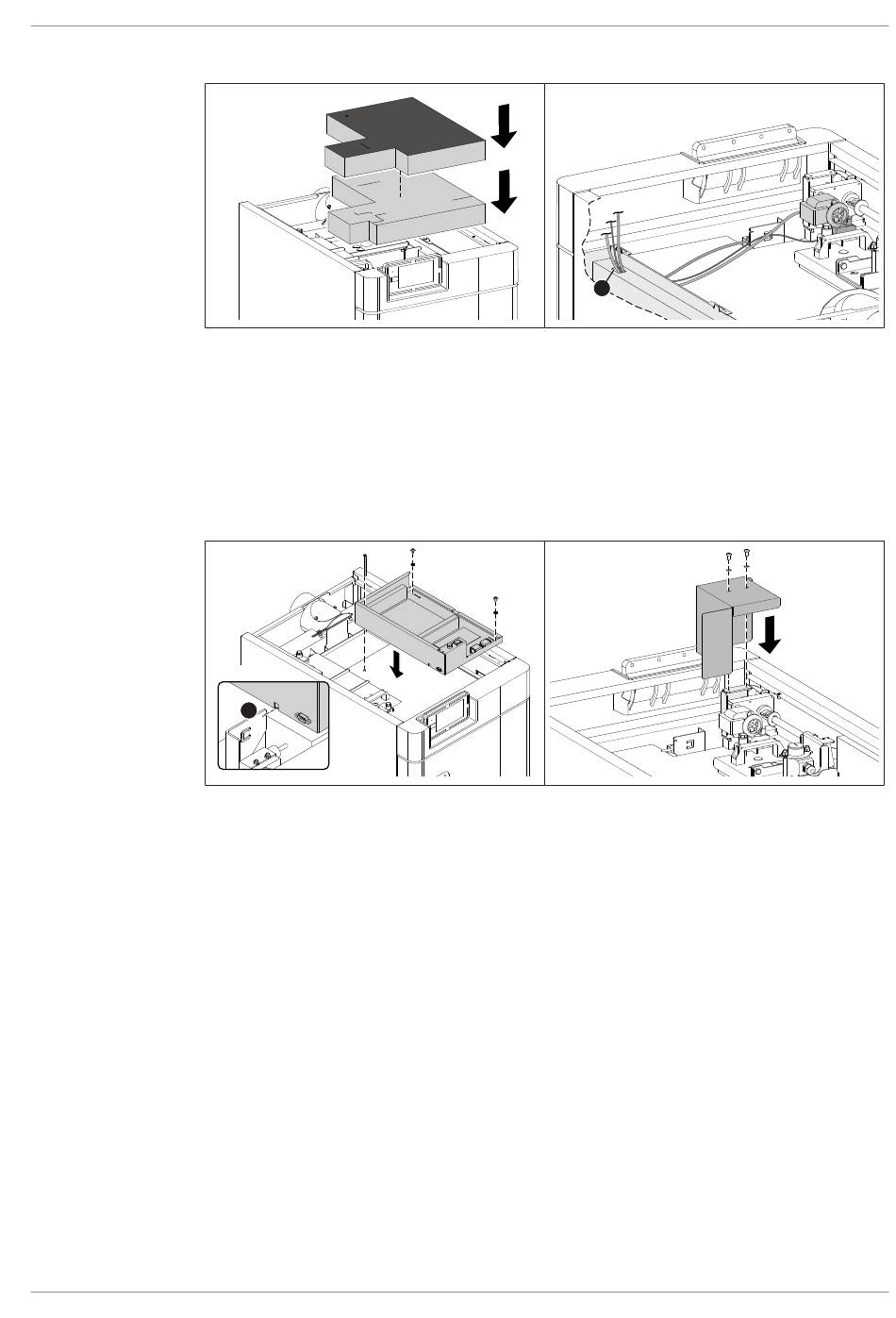

r Placer les isolations thermiques sur la chaudière
Ä Isolation thermique avec textile noir en haut
r Enfiler le câble de l'interrupteur de contact de la porte par la découpe (A) du bas dans
le caniveau à câbles droit
Sur une chaudière avec WOS automatique :
r Enfiler le câble de l'entraînement et de la surveillance de la WOS par la découpe (A)
depuis le bas dans le caniveau à câbles droit
A
r Placer le boîtier de commande sur la chaudière
Ä Ce faisant, insérer la découpe dans la fente de l'étrier de maintien (A)
r Aligner horizontalement et fixer le boîtier de commande avec la vis de réglage M6 x
100 (A)
2 vis à tête cylindrique bombée M4 × 10 avec rondelle de contact
Sur une chaudière avec WOS automatique :
r Monter le recouvrement sur l'unité d'entraînement
- 2 vis à tête cylindrique bombée M6 × 12
A
