M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)

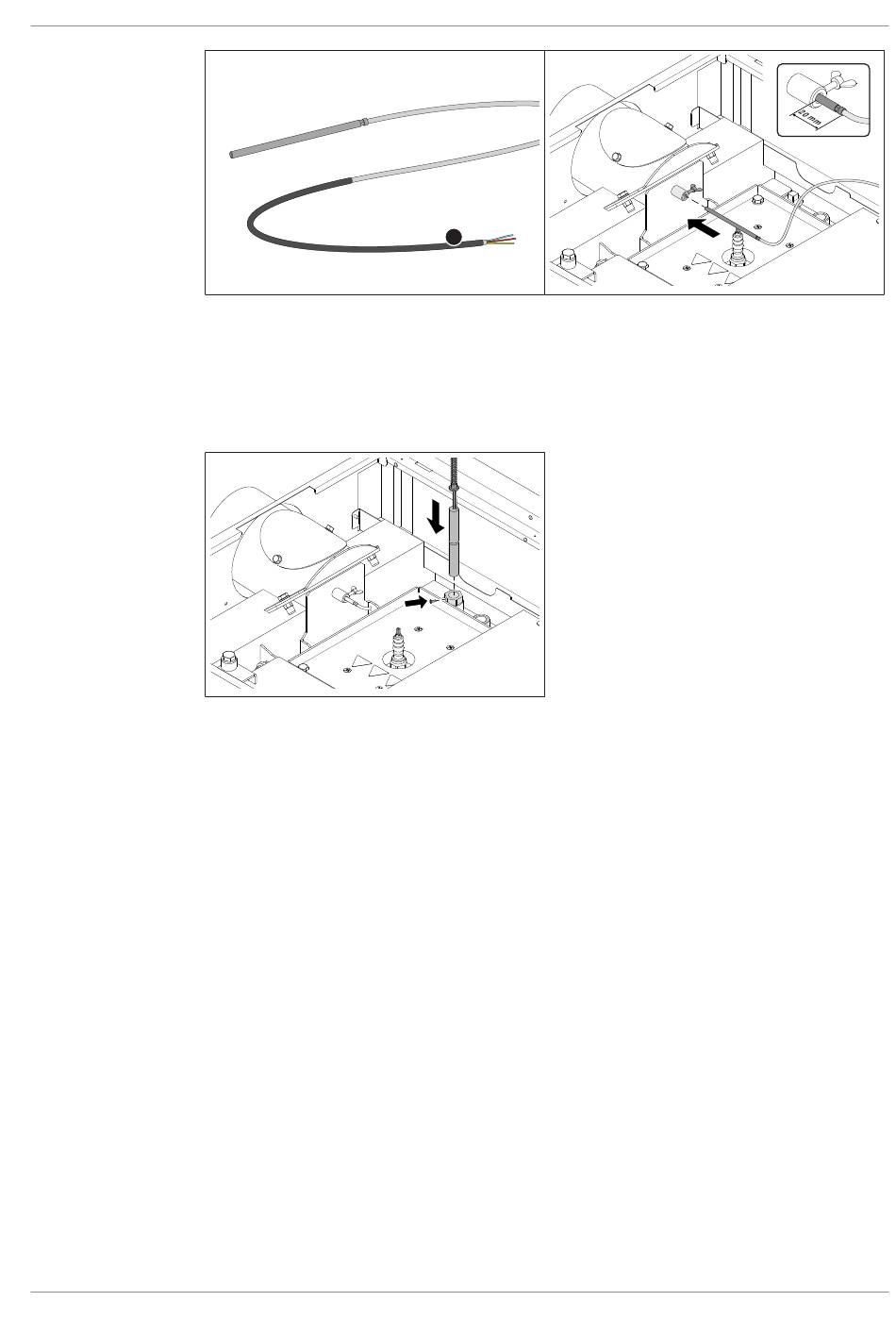

r Pousser la gaine de protection (A) de la sonde de température de fumée à l'extrémité
libre du câble
Ä La gaine de protection (A) sert d'isolation dans le régulateur de la chaudière
r Pousser la sonde de température de fumée dans la douille jusqu'à ce qu'elle dépasse
encore de la douille de 20 mm environ, et la bloquer avec la vis à oreilles
r Insérer la sonde et la gaine du tube métallique de la soupape de sécurité thermique
dans le doigt de gant et fixer avec une vis à tête fendue
REMARQUE ! La soupape de sécurité thermique n'est pas comprise dans la
fourniture
A
Montage | 6
59
