6.6.2 Séparateur électrostatique de particules (ESP)
M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)
REMARQUE ! Séparateur électrostatique de particules (ESP) uniquement possible
en combinaison avec le WOS automatique.

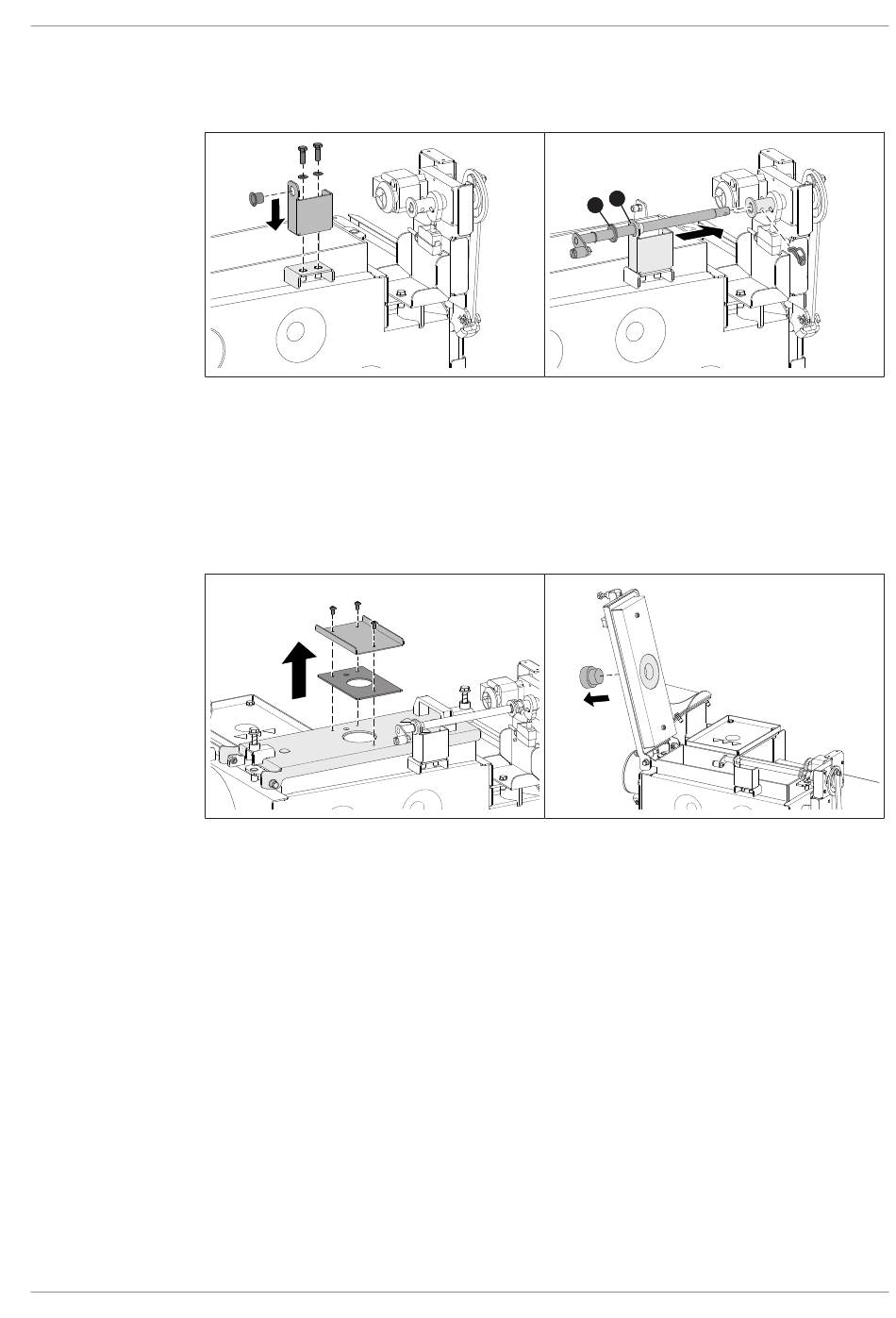

r Monter la console de stockage sur le corps de la chaudière et insérer le palier lisse
Ø16 × 17 par l'arrière
- 2 vis 6 pans M8 x 25
r Enfiler la rondelle M16 (A) sur l'arbre d'entraînement et pousser l'arbre d'entraînement
depuis l'arrière dans le palier lisse (B)
r Insérer l'arbre d'entraînement dans la console d'entraînement et le fixer à l'aide de la
goupille clip pour tube
r Démonter le recouvrement et la garniture du couvercle de l'échangeur de chaleur
- 3 vis à tête cylindrique bombée M6 × 12
r Ouvrir le couvercle de l'échangeur de chaleur vers l'arrière et faire sortir l'isolation
thermique
B
A
