6 | Montage
Chaudière avec
séparateur électrostatique
de particules
Chaudière avec
séparateur électrostatique
de particules
52

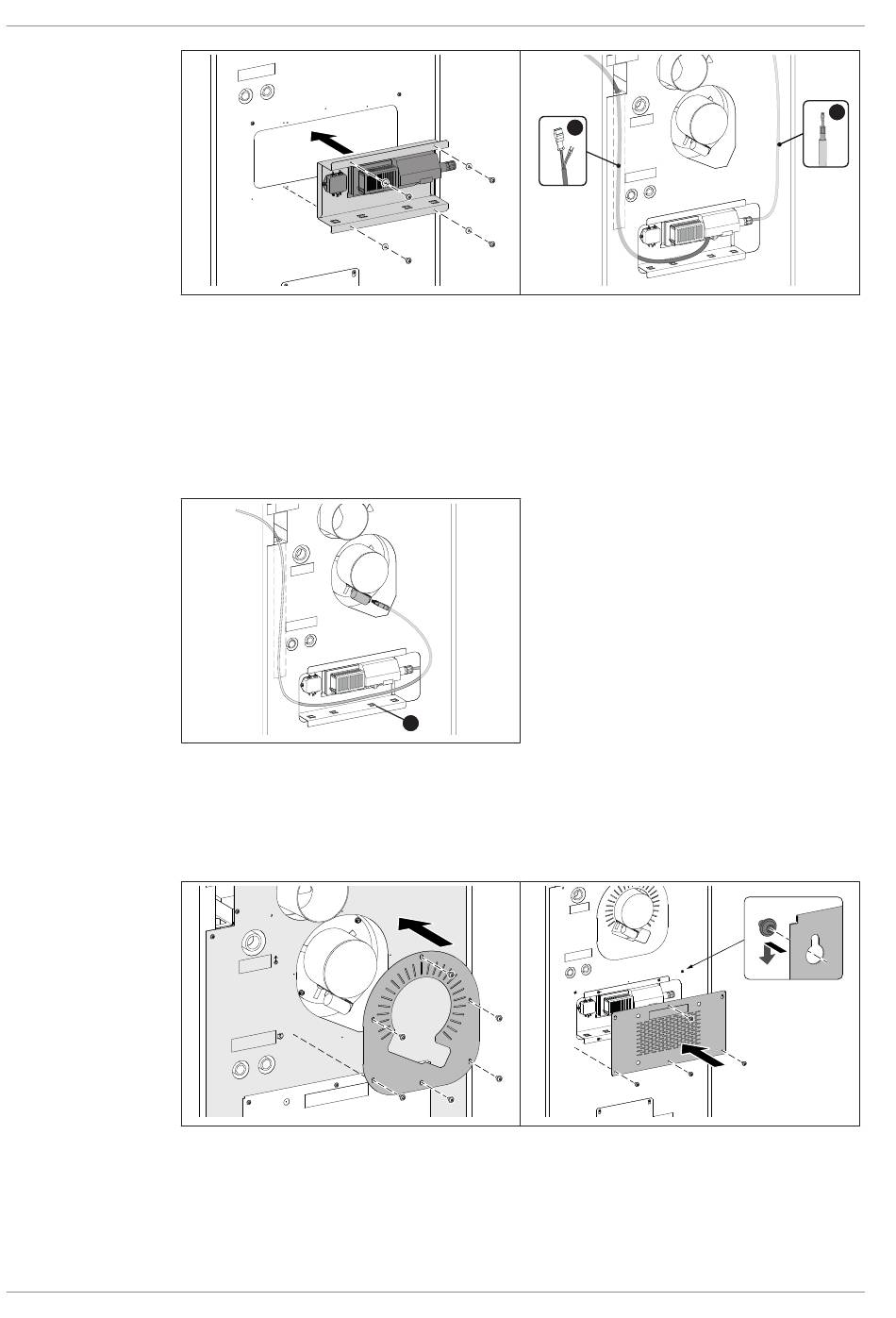

r Monter le boîtier de commande sur la plaque arrière
- 4 vis à tête cylindrique bombée M4 × 10 avec rondelle de contact
r Faire passer le câble d'alimentation (A) derrière la plaque arrière vers le caniveau à
câbles supérieur
r Faire passer le câble HT (B) derrière la plaque arrière de l'unité à électrode jusqu'au
module HT et le raccorder
Ä Le connecteur doit s'enclencher de manière audible
r Raccorder le câble de l'aspiration au ventilateur de tirage
r Faire passer le câble de l'aspiration par-dessus le boîtier de commande et le caniveau
à câbles dans la plaque arrière, jusqu'au caniveau à câbles latéral
r Fixer le câble de l'aspiration avec une attache de câbles (C)
r Monter le cache de tirage sur la plaque arrière
- 6 vis à tête cylindrique bombée M4 x 10
r Monter le panneau sur la partie arrière
- 6 vis à tête cylindrique bombée M4 x 10
M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)
A
C
B
