Fröling SP Dual compact Instructions De Montage page 13

3.4.3 Ouverture de mesure
3.4.4 Clapet antidéflagrant
M1821425_fr | Instructions de montage Chaudière mixte SP Dual compact (ESP)
Pour la mesure d'émissions de l'installation, une ouverture de mesure appropriée doit
être prévue dans le conduit de raccordement entre la chaudière et le système de
cheminée.

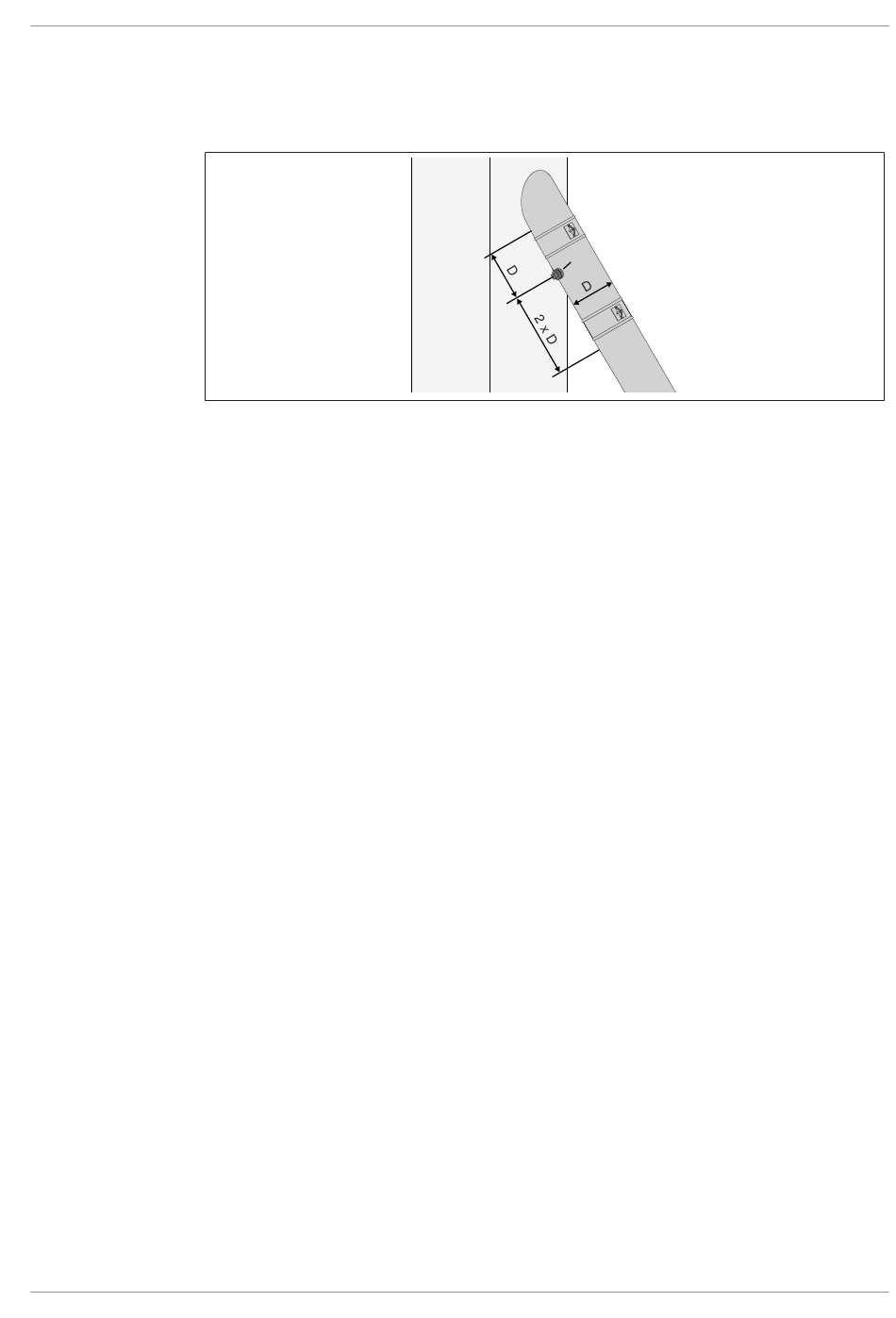

En amont de l'ouverture de mesure (M), prévoir un tronçon d'arrivée droit à une distance
correspondant environ au double du diamètre (D) du conduit de raccordement. En aval
de l'ouverture de mesure, prévoir un tronçon de sortie droit à une distance correspondant
à environ une fois le diamètre du conduit de raccordement. L'ouverture de mesure doit
rester fermée en permanence durant le fonctionnement de l'installation.
Le diamètre de la sonde de mesure utilisée par le service après-vente de Froling est de
14 mm. Pour éviter les erreurs de mesure dues à l'entrée d'air parasite, l'ouverture de
mesure doit avoir un diamètre de 21 mm maximum.
Un clapet antidéflagrant doit être placé à proximité immédiate de la chaudière. Son
placement doit être étudié pour exclure toute mise en danger des personnes.
