Ventilation du système
d'échappement d'air
L'orifice d'échappement d'air mesure 3/4 npt(f). Ne
réduisez pas la taille de l'orifice d'échappement d'air. Une
trop forte réduction de cet orifice d'échappement peut
engendrer un fonctionnement par à-coups de la pompe.
Pour réaliser un échappement à distance :
1. Retirez le silencieux (T) de l'orifice d'échappement
d'air de la pompe.
B
E
C
F

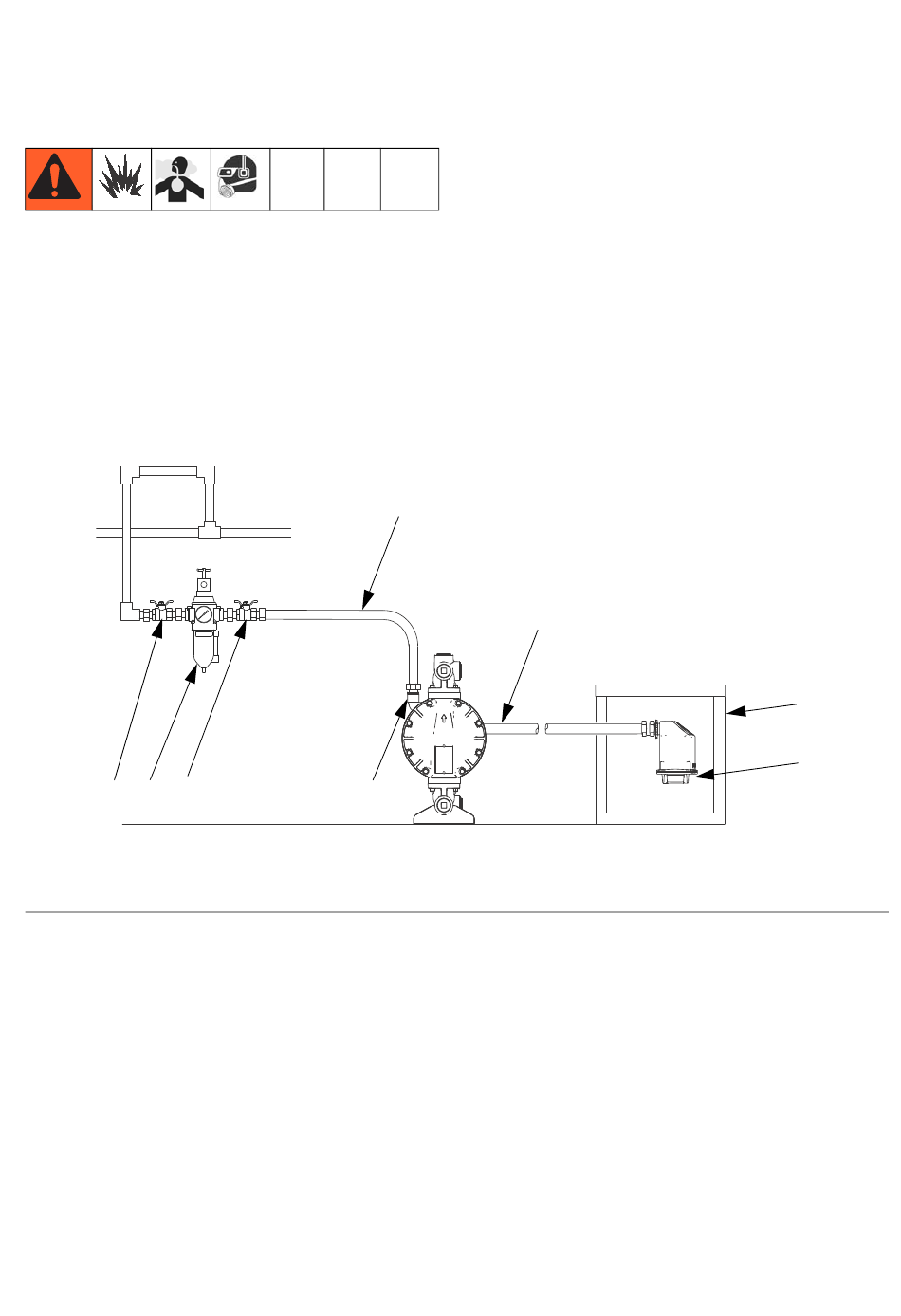

. 2. Ventilation de l'air d'échappement
IG
332531B
2. Installez un flexible d'échappement d'air relié à la
terre (U) et raccordez le silencieux (T) à l'autre
extrémité du flexible. La taille minimale du flexible
d'échappement d'air est un diamètre intérieur de
19 mm (3/4 po.). Si un flexible plus long que 4,57 m
(15 pi.) est nécessaire, utilisez un flexible de plus
grand diamètre. Évitez les angles trop aigus et les
nœuds dans le flexible.
3. Mettez un récipient à la sortie de la tuyauterie
d'échappement d'air pour récupérer le fluide qui
risque de s'échapper en cas de rupture de la
membrane. En cas de rupture de la membrane,
le fluide pompé est rejeté avec l'air.
Légende :
A
Conduite d'alimentation en air
B
Vanne d'air principale de type purge
C
Ensemble filtre à air/régulateur
A
D
Entrée d'air
E
Vanne d'air principale (pour les accessoires)
T
Silencieux
U
Flexible d'échappement d'air relié à la terre
V
Réservoir pour l'échappement d'air à distance
U
D
Installation
V
T
ti14219b
9
