Réparation
Réparation des clapets
anti-retour
REMARQUE : des kits sont disponibles pour obtenir
de nouveaux sièges et billes de clapets anti-retour en
différents matériaux. Voir page 34 pour commander des
kits dans le ou les matériaux choisis. Des kits de joint
torique et des kits de fixation sont aussi disponibles.
REMARQUE : pour assurer un bon positionnement des
billes, remplacez toujours les sièges en même temps
que les billes. Remplacez également les joints toriques.
Démontage
1. Suivez la Procédure de décompression, page 19.
Débranchez tous les flexibles.
2. Retirez la pompe de son emplacement.
REMARQUE : pour les pompes en polypropylène,
utilisez des outils manuels seulement jusqu'à ce
que le patch adhésif frein-filet cède.
3. Utilisez une clé à douille de 10 mm pour retirer les
fixations (6) du collecteur de sortie. Voir F
4. Retirez les joints toriques (12), les sièges (10) et les
billes (11).
5. Retournez la pompe et retirez le collecteur d'entrée.
Retirez les joints toriques (12), les sièges (10) et les
billes (11).
Remontage
1. Nettoyez toutes les pièces et vérifiez leur état
d'usure ou de détérioration. Remplacez les pièces
si nécessaire.
2. Remontez dans l'ordre inverse en tenant compte
des remarques de la F
clapets à bille (10-12) et les collecteurs (4-5) soient
montés exactement comme illustré. Les flèches (A)
sur les capots à fluide doivent être tournés vers le
collecteur de sortie (4).
22
. 11.
IG
. 11. Veillez à ce que les
IG
1
Serrez à un couple de 11,3 N•m (100 po-lb). Voir Consignes
de serrage, page 16.
2
La flèche (A) doit être tournée vers le collecteur de sortie.
Présentation avec
la pompe en
aluminium
5
1
6
F

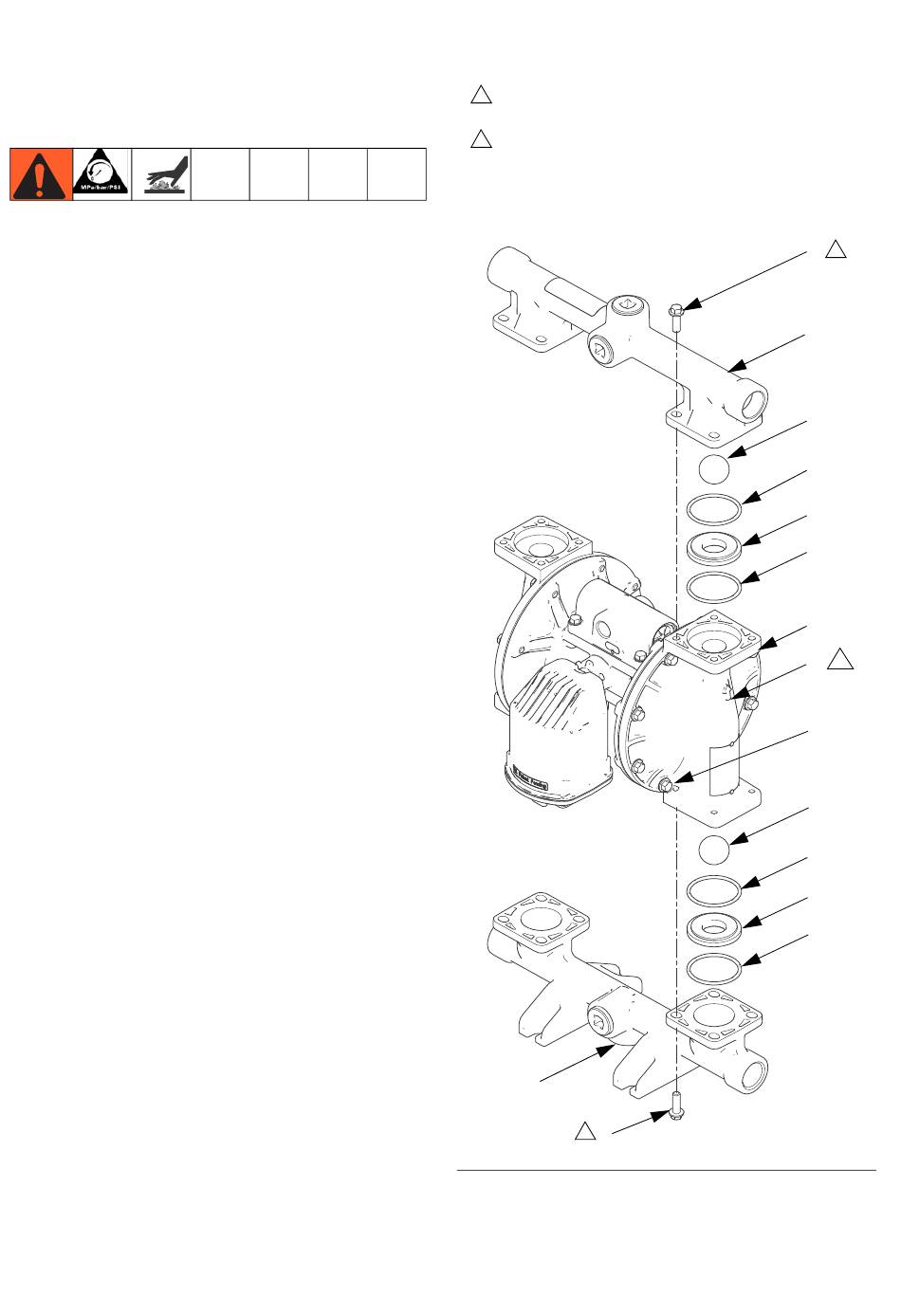

. 11. Ensemble clapet anti-retour à bille
IG
6
1
4
11
12
10
12
3
2
A
7
11
12
10
12
ti14098a
332531B
