Installation
Orifices d'entrée/sortie du fluide
REMARQUE : retirez et inversez le(s) collecteur(s)
pour changer l'orientation du ou des orifices d'entrée/de
sortie. Respectez les Consignes de serrage à la
page 16.
Aluminium
Les collecteurs d'entrée et de sortie du fluide possèdent
chacun quatre orifices filetés de 25 (1 po.) bspt. Fermez
les orifices inutilisés à l'aide des bouchons mâles
fournis.
Polypropylène
Les collecteurs d'entrée et de sortie du fluide possèdent
chacun une bride de 25 mm (1 po.) à face surélevée
ANSI/DIN (F
. 3, M, N) à une extrémité. Raccordez un
IG
tuyau en plastique à bride standard de 25 mm (1 po.) à
la pompe. Voir F
. 4.
IG
Serrez à un couple de 14 à 20 N•m (10 à 15 pi.-lb).
1
Ne dépassez jamais le couple de serrage.

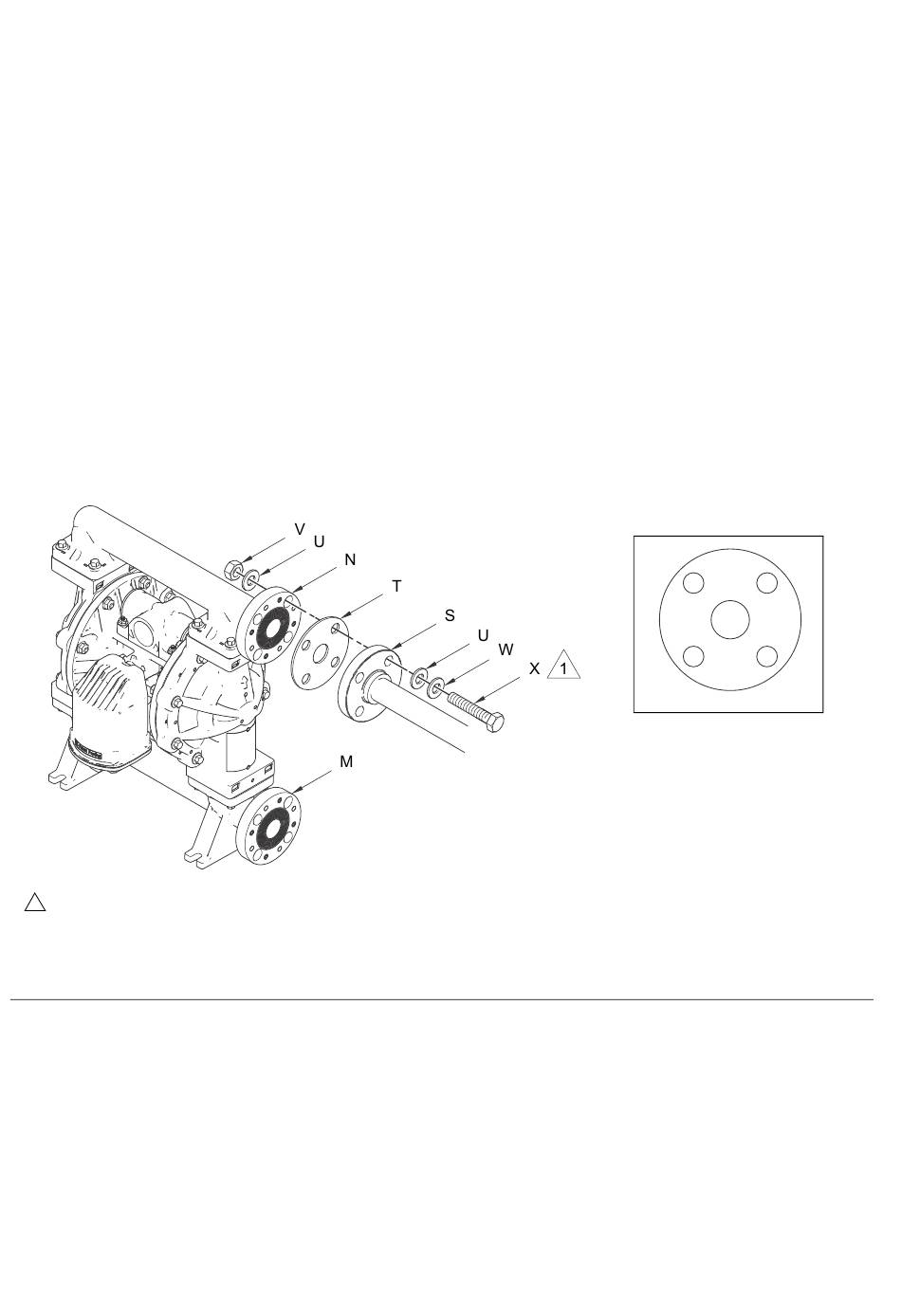

F
. 4. Raccordement des brides (uniquement pour les pompes en polypropylène)
IG
12
Des kits standard de bride pour tuyau sont disponibles
en polypropylène (239005), acier inoxydable (239008)
et PVDF (239009). Ces kits comprennent :
•
la bride de tuyau
•
un joint en PTFE
•
quatre boulons de 13 mm (1/2 po.), rondelles
d'arrêt à ressort, rondelles plates et écrous.
Assurez-vous de lubrifier les filetages des boulons et
serrez à un couple de 14 à 20 N•m (10 à 15 pi.-lb).
Respectez la séquence de serrage des boulons et ne
dépassez pas le couple de serrage.
Acier inoxydable
Les collecteurs d'entrée et de sortie du fluide possèdent
chacun un orifice fileté de 25 mm (1 po.) bspt.
Séquence de serrage des boulons
ti14181b
1
3
2
4
ti14182a
Légende :
M
Bride d'entrée de fluide
de 25 mm (1 po.)
N
Bride de sortie de fluide
de 25 mm (1 po.)
S
Bride de tuyau standard
de 25 mm (1 po.)
T
Joint en PTFE
U
Rondelle plate
V
Écrou
W
Rondelle d'arrêt
X
Boulon
332531B
