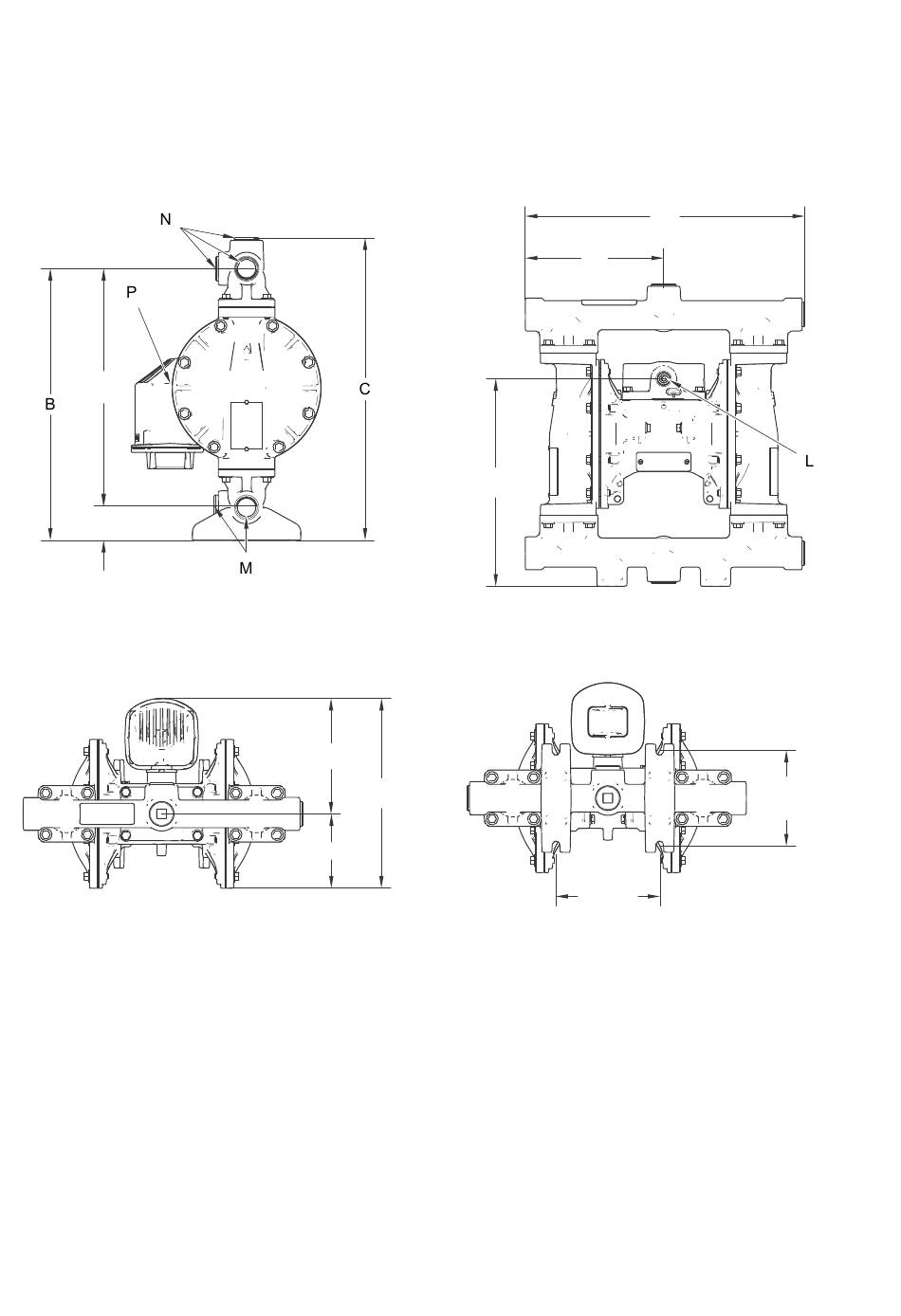

Dimensions et montage
Dimensions et montage
Aluminium
A
E
A ..... 323 mm (12,7 po.)
B ..... 366 mm (14,4 po.)
C ..... 404 mm (15,9 po.)
D ..... 277 mm (10,9 po.)
E...... 46 mm (1,8 po.)
F...... 185 mm (7,3 po.)
G ..... 373 mm (14,7 po.)
H ..... 158 mm (6,2 po.)
38
D
ti12212b
H
K
J
ti12213b
G
F
5.5 in.
(140 mm)
J ..... 99 mm (3,9 po.)
K..... 258 mm (10,2 po.)
L ..... entrée d'air d'½ npt(f)
M .... orifices d'entrée de fluide de
25 mm (1 po.) bspt (4)
N..... orifices de sortie de fluide de
25 mm (1 po.) bspt (4)
orifice d'échappement d'air de
P .....
3/4 npt(f)
ti12211b
5.0 in.
(127 mm)
ti14540b
332531B
