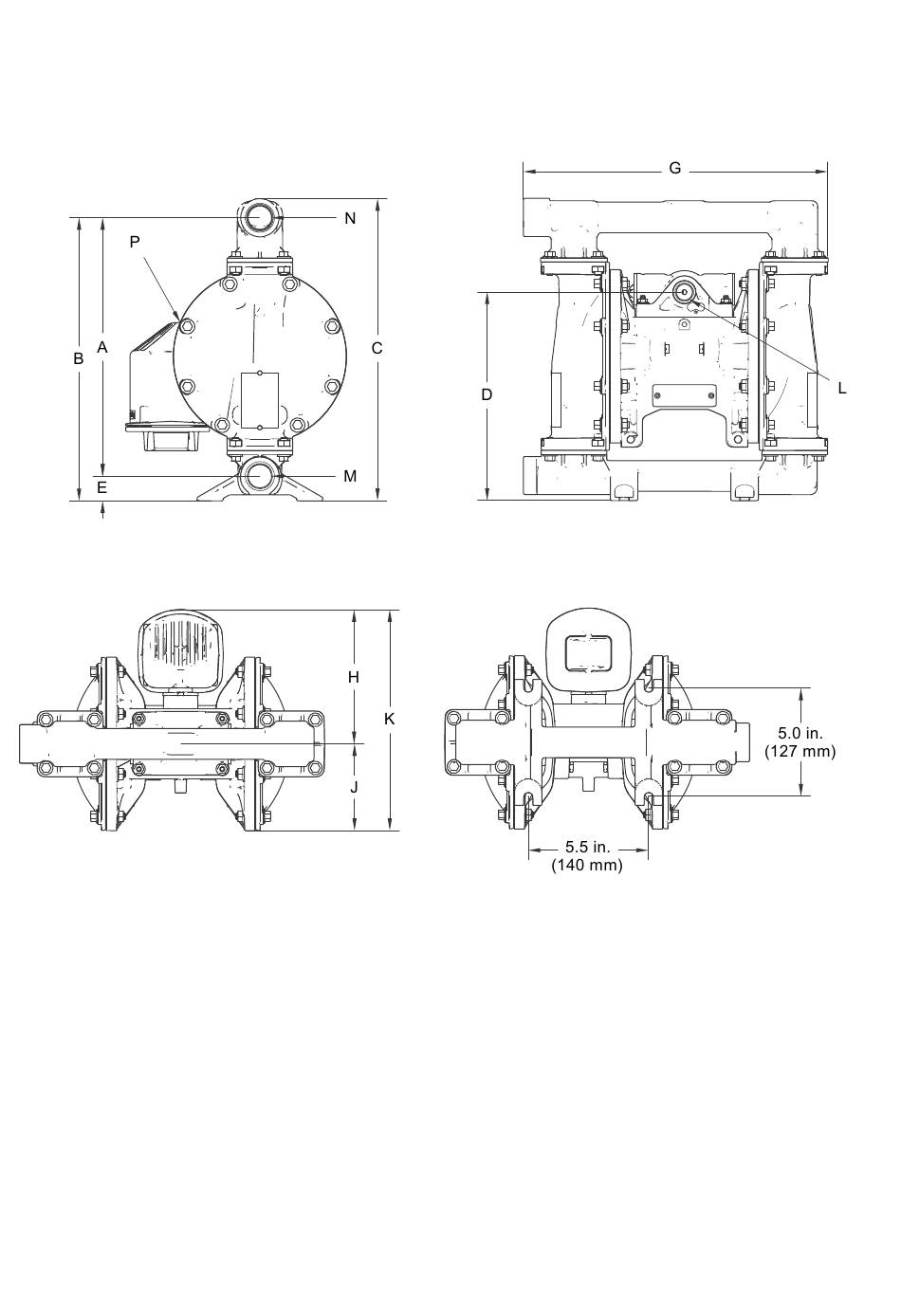

Dimensions et montage
Acier inoxydable
A ..... 300 mm (11,8 po.)
B ..... 328 mm (12,9 po.)
C ..... 348 mm (13,7 po.)
D ..... 241 mm (9,5 po.)
E...... 28 mm (1,1 po.)
G ..... 353 mm (13,9 po.)
H ..... 158 mm (6,2 po.)
J ...... 102 mm (4 po.)
K ..... 258 mm (10,2 po.)
40
ti14343b
ti14345b
L ..... entrée d'air d'½ npt(f)
M .... orifices d'entrée de fluide de
25 mm (1 po.) bspt (4)
N..... orifices de sortie de fluide de
25 mm (1 po.) bspt (4)
P ..... orifice d'échappement d'air de
3/4 npt(f)
ti14344b
ti14542b
