Soupape de décharge de fluide
Certains systèmes peuvent nécessiter la pose d'une
soupape de décharge au niveau de la sortie de la pompe
pour éviter une surpression et une rupture de la pompe
ou du flexible.
La dilatation thermique du fluide dans la conduite de
sortie peut provoquer une surpression. Une dilatation
thermique peut se produire en cas d'utilisation de
longues conduites de fluide exposées aux rayons du
soleil ou à la chaleur ambiante, ou en cas de pompage
à partir d'une zone froide vers une zone chaude (à
partir d'un réservoir souterrain par exemple).
F

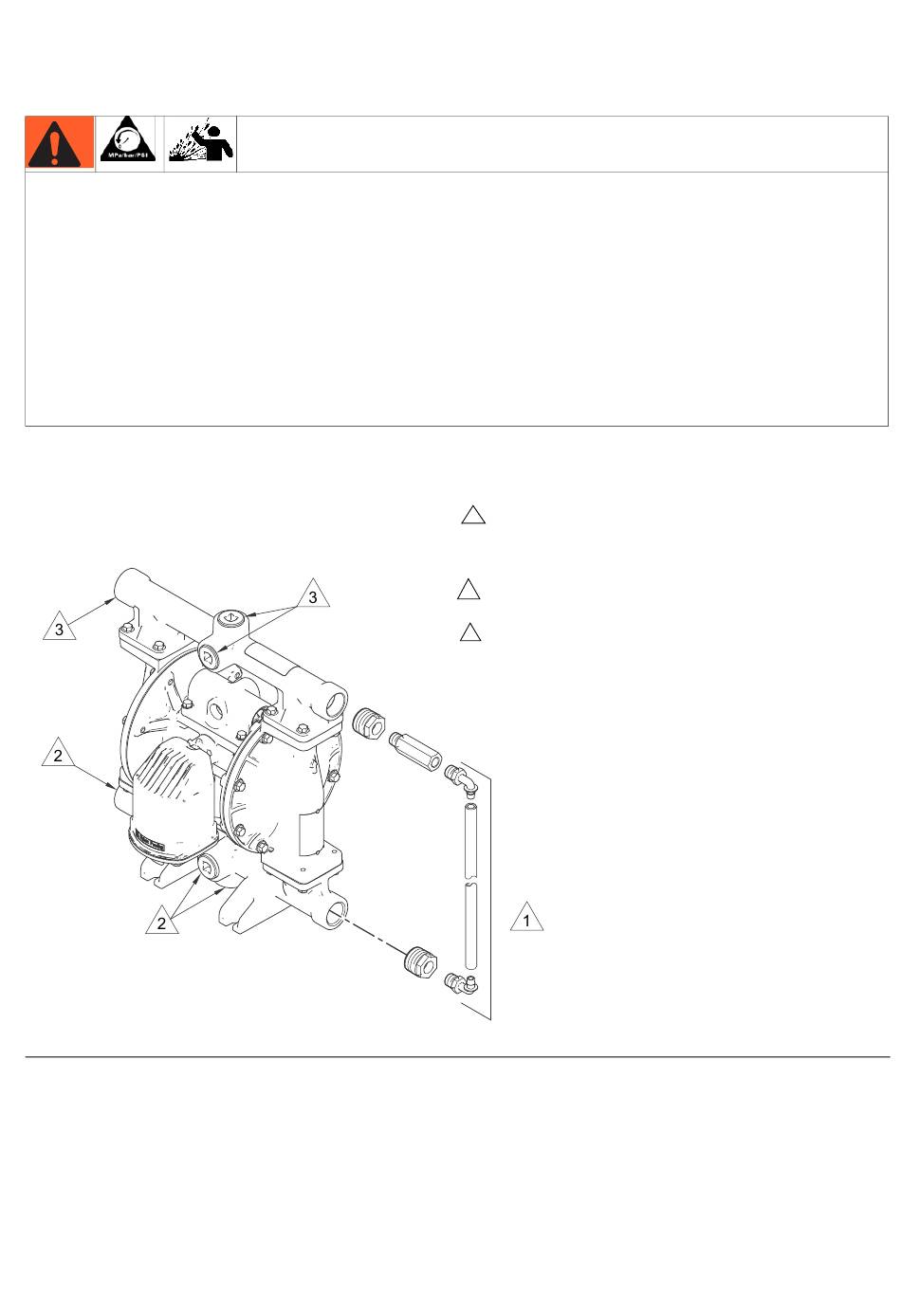

. 5. Kit de décharge de fluide (illustration du modèle en aluminium)
IG
332531B
Une surpression peut également se produire si la
pompe Techni-flow est utilisée pour alimenter en fluide
une pompe à piston et que la vanne d'admission de
celle-ci ne se ferme pas, ce qui provoquerait un retour
du fluide dans la conduite de sortie.
La F
. 5 illustre le kit de décharge de fluide 238428
IG
pour les pompes en aluminium. Utilisez le kit de
décharge de fluide 112119, non illustré, pour les
pompes en polypropylène.
Appliquez un produit d'étanchéité pour filetage
1
sur les raccords filetés et installez le kit entre les
collecteurs d'entrée et de sortie de fluide.
2
Raccordez la conduite d'entrée de fluide
à l'un des orifices au choix.
3
Raccordez la conduite de sortie de fluide
à l'un des orifices au choix.
ti14214b
Installation
13
