Remontage de la vanne d'air
REMARQUE : appliquez une graisse à base de lithium
quand il vous est demandé de lubrifier.
1. Utilisez toutes les pièces contenues dans les kits
de réparation. Nettoyez toutes les pièces et vérifiez
leur état. Remplacez si nécessaire.
2. Lubrifiez la came de détente (204 ) et montez-la
dans le boîtier (201).
3. Lubrifiez les joints en coupelle (208) et montez-les
sur le piston avec les lèvres orientées vers le centre
du piston.
208◆†
Lèvres tournées vers le bas
202◆
208◆†
Lèvres tournées
vers le haut
F

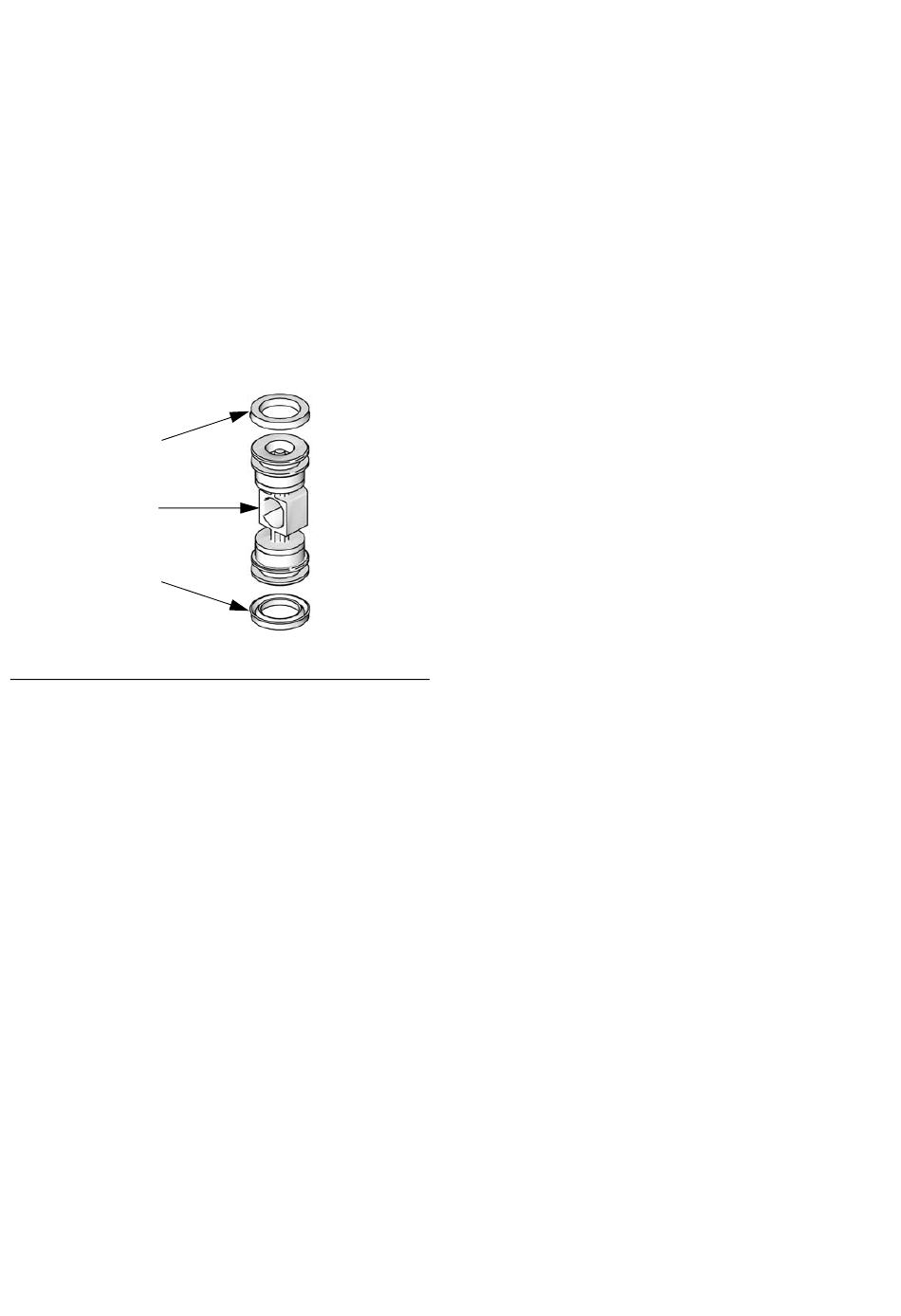

. 7. Installation des joints en coupelle de la vanne
IG
d'air
4. Lubrifiez les deux extrémités du piston (202) et
placez-les dans le boîtier (201), le côté plat tourné
vers la coupelle (212). Veillez à ne pas déchirer les
joints en coupelle (208) lorsque vous faites coulisser
le piston dans le boîtier.
5. Lubrifiez les nouveaux joints toriques (206) et
montez-les sur les bouchons (207). Montez les
bouchons dans le boîtier.
6. Installez un anneau de retenue (210) sur chaque
extrémité pour maintenir les bouchons en place.
