Installation
L'installation classique indiquée dans la F
uniquement une aide pour la sélection et l'installation
des composants du système. Contactez votre
distributeur Techni-flow afin qu'il vous aide à concevoir
un système correspondant à vos besoins.
Serrage des fixations avant
la configuration
Avant la première mise en service de la pompe,
contrôlez et resserrez toutes les fixations externes.
Observez les Consignes de serrage, page 16.
Montage
•
L'air d'échappement de la pompe peut contenir des
éléments polluants. Ventilez dans un endroit éloigné.
Voir Ventilation du système d'échappement d'air
à la page 9.
•
Ne déplacez ni ne soulevez jamais une pompe sous
pression. En cas de chute, la partie fluide peut se
rompre. Suivez toujours la Procédure de
décompression à la page 14 avant de déplacer
ou de soulever la pompe.
1. Pour le montage mural, commandez le Kit 24C637.
2. Assurez-vous que la surface de montage peut
supporter le poids de la pompe, des flexibles et
des accessoires ainsi que la contrainte due au
fonctionnement.
3. Dans tous les cas de figure, veillez à ce que la
pompe soit bien fixée directement sur la surface
de montage.
4. Pour faciliter le fonctionnement et l'entretien,
montez la pompe de manière à ce que la vanne
d'air, l'entrée d'air et les orifices d'entrée et de
sortie de fluide soient facilement accessibles.
5. Le kit de montage avec pieds en caoutchouc
236452 permet de réduire le bruit et les vibrations
durant le fonctionnement de la pompe.
332531B
Mise à la terre
. 3 constitue
IG
Cet équipement doit être mis à la terre. Une mise à la
terre réduit le risque de décharge électrostatique ou
électrique grâce à un fil permettant au courant de
s'échapper en cas d'accumulation d'électricité
statique ou de court-circuit.
Pompe : voir F
(GS). Introduisez l'une des extrémités d'un fil de terre
(R) de 1,5 mm² (12 ga) minimum derrière la vis de mise
à la terre et serrez fermement la vis. Reliez l'extrémité
du fil de terre comportant un collier à une véritable prise
de terre. Un fil de terre avec collier, n° de réf. 238909
sont disponibles.
Polypropylène : seules les pompes en aluminium et
en acier inoxydable sont équipées d'une vis de mise
à la terre. Les pompes en polypropylène standard ne
sont pas conductrices. N'utilisez jamais une pompe
en polypropylène non conductrice avec des liquides
inflammables non conducteurs. Respectez votre
réglementation locale relative aux incendies. En cas
de pompage de fluide inflammable conducteur, reliez
toujours l'ensemble du système de fluide à la terre,
en suivant la description.
GS
F

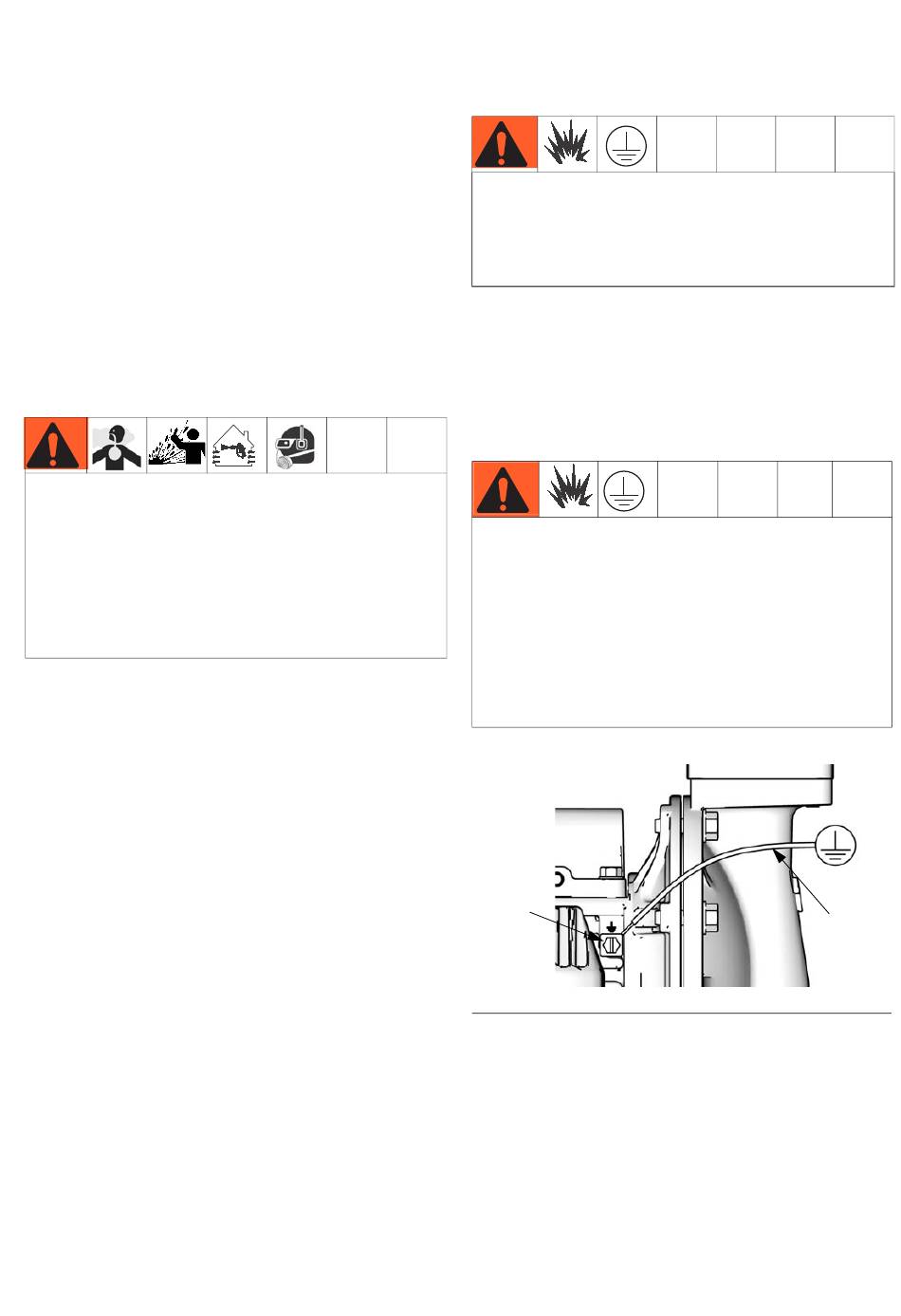

. 1. Vis et fil de terre
IG
. 1. Desserrez la vis de mise à la terre
IG
Installation
R
ti12214a
7
