Polypropylène
A..... 335 mm (13,2 po.)
B..... 399 mm (15,7 po.)
C..... 452 mm (17,8 po.)
D..... 305 mm (12 po.)
E..... 63,5 mm (2,5 po.)
F ..... 203 mm (8 po.)
G .... 386 mm (15,2 po.)
H..... 158 mm (6,2 po.)
332531B
ti13845b
ti13846b
J...... 99 mm (3,9 po.)
K ..... 258 mm (10,2 po.)
L ..... entrée d'air d'½ npt(f)
M..... bride ANSI/DIN de 25 mm (1 po.)
N ..... bride ANSI/DIN de 25 mm (1 po.)
P ..... orifice d'échappement d'air de
3/4 npt(f)

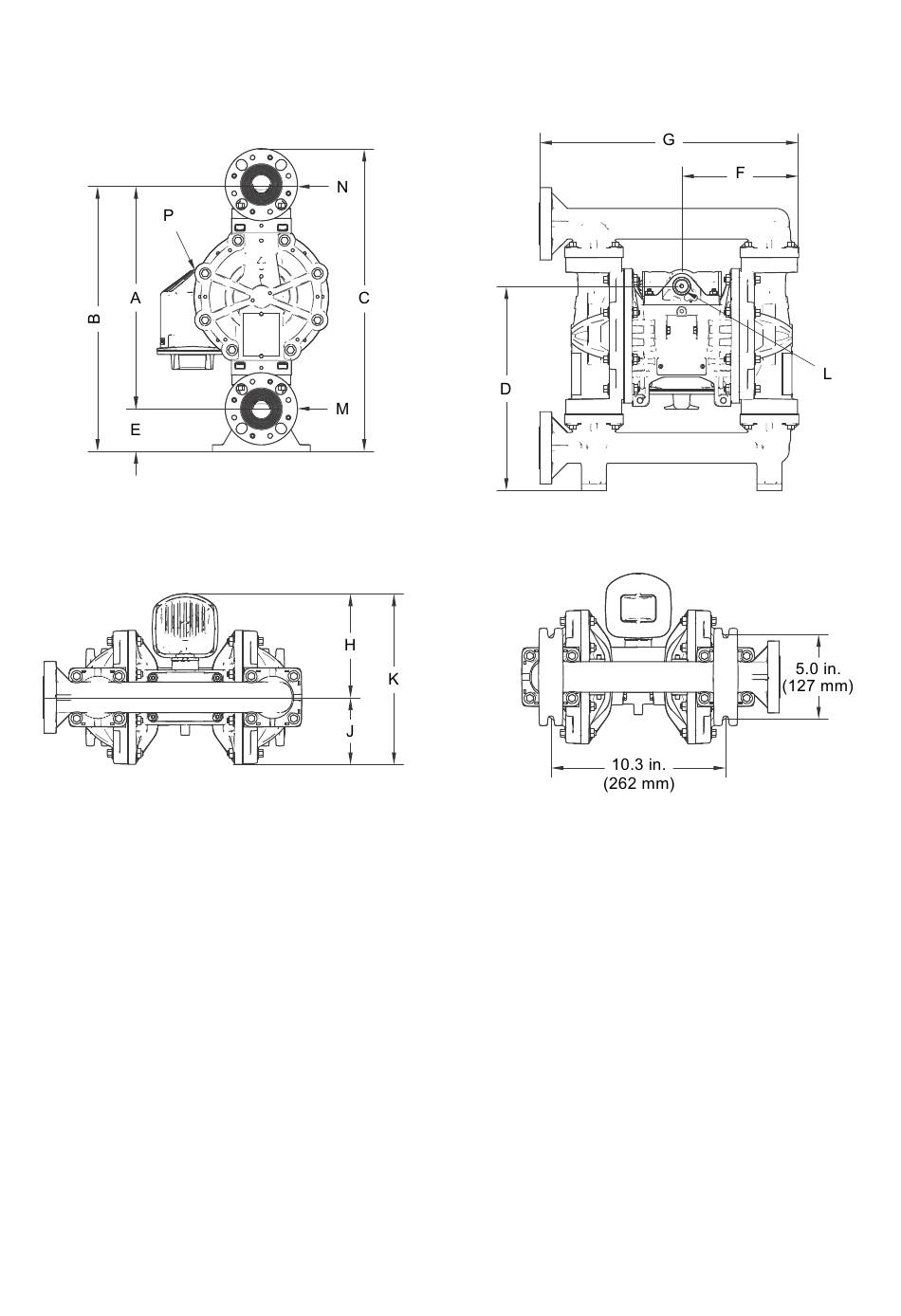

Dimensions et montage
ti13847b
ti14541b
