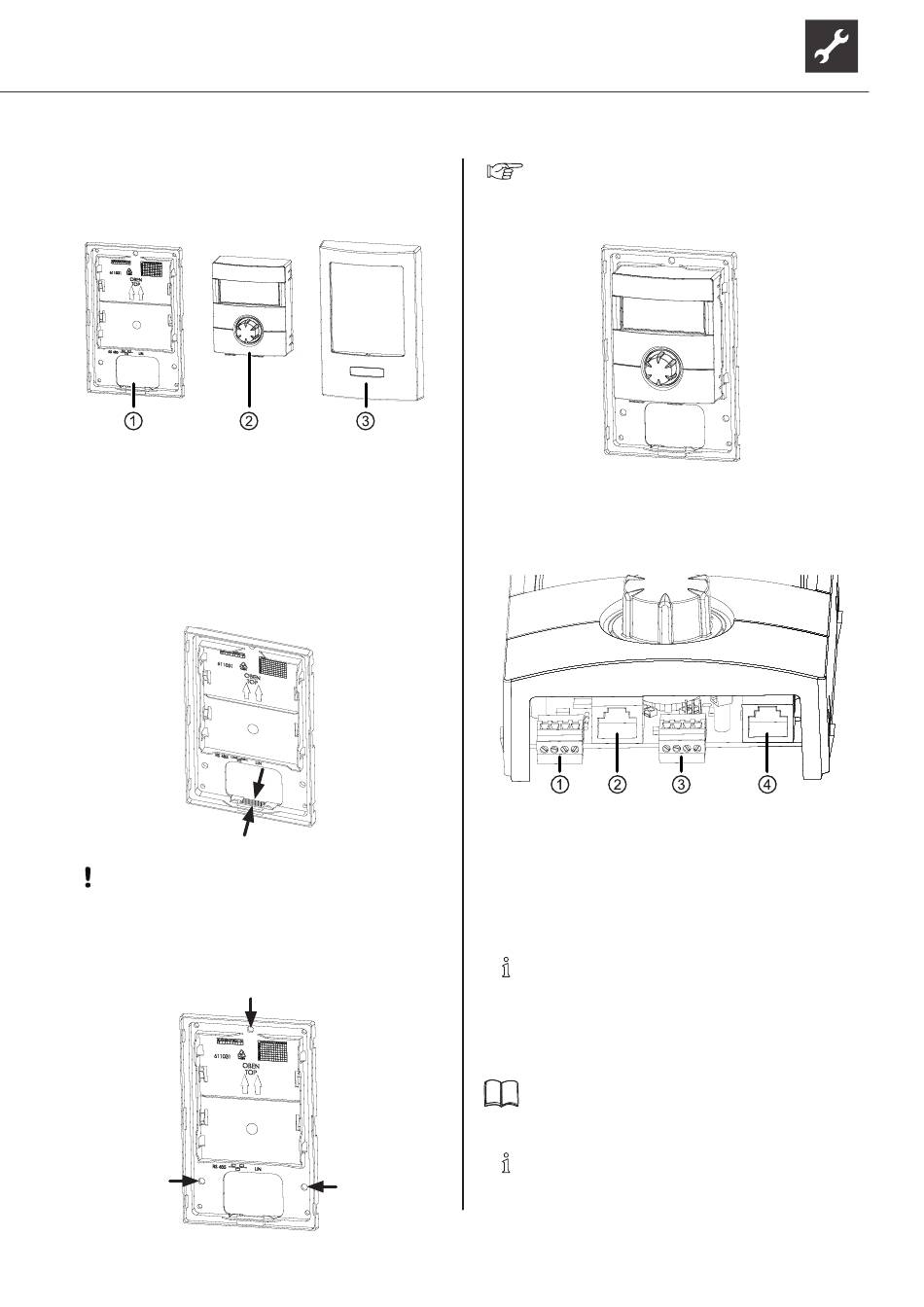

22 Montage de l'afficheur digital
Le carton supplémentaire comprend:
1 support mural
2 organe de commande
3 cache
1. Le passage de câbles s'effectue soit dans le mur
(par ex. boîtier encastré) soit par le bas.
Pour le passage des câbles par le bas, vous de-
vez détacher la bande en plastique (surface
rayée) sur le support mural.
ATTENTION
Monter le support mural avec l'organe de com-
mande uniquement verticalement sur un
mur!
1. Fixez le support mural à l'aide des 3 vis (plus les
chevilles) compris dans la livraison.
Sous réserve de modifications techniques | 83053700kFR – Traduction du mode d'emploi original | ait-deutschland GmbH
voir schéma cotés « Support mural pour l'or-
gane de commande »
2. Fixer l'organe de commande sur le support mural.
Raccords
Les raccords se trouvent à la partie inférieure de l'or-
gane de commande :
1 Raccord à l'unité de commande de la
chambre RBE RS 485 (accessoires)
2 RJ45 raccord câble de réseau
3 Raccord bus LIN pour la platine de réglage
4 RJ45 raccord platine de réglage
REMARQUE
La fiche 2 permet la connexion à un ordinateur
ou à un réseau afin de pouvoir commander le
régulateur de chauffage et de pompe à cha-
leur par leur intermédiaire. Pour cela, un câble
réseau gainé (catégorie 6) doit être utilisé.
Mode d'emploi du régulateur de chauffage et
de pompe à chaleur, édition « Techniciens
chauffagistes », chapitre « Serveur web »
REMARQUE
Le câble réseau peut toujours être posé ul-
térieurement. Pour le brancher, il faut cepen-
dant démonter le cache.
