REMARQUE
Installer l'appareil de façon que le côté com-
mande soit accessible à tout moment !
ATTENTION
Ne pas incliner l'appareil de plus de 45° au
maximum (dans chaque direction).

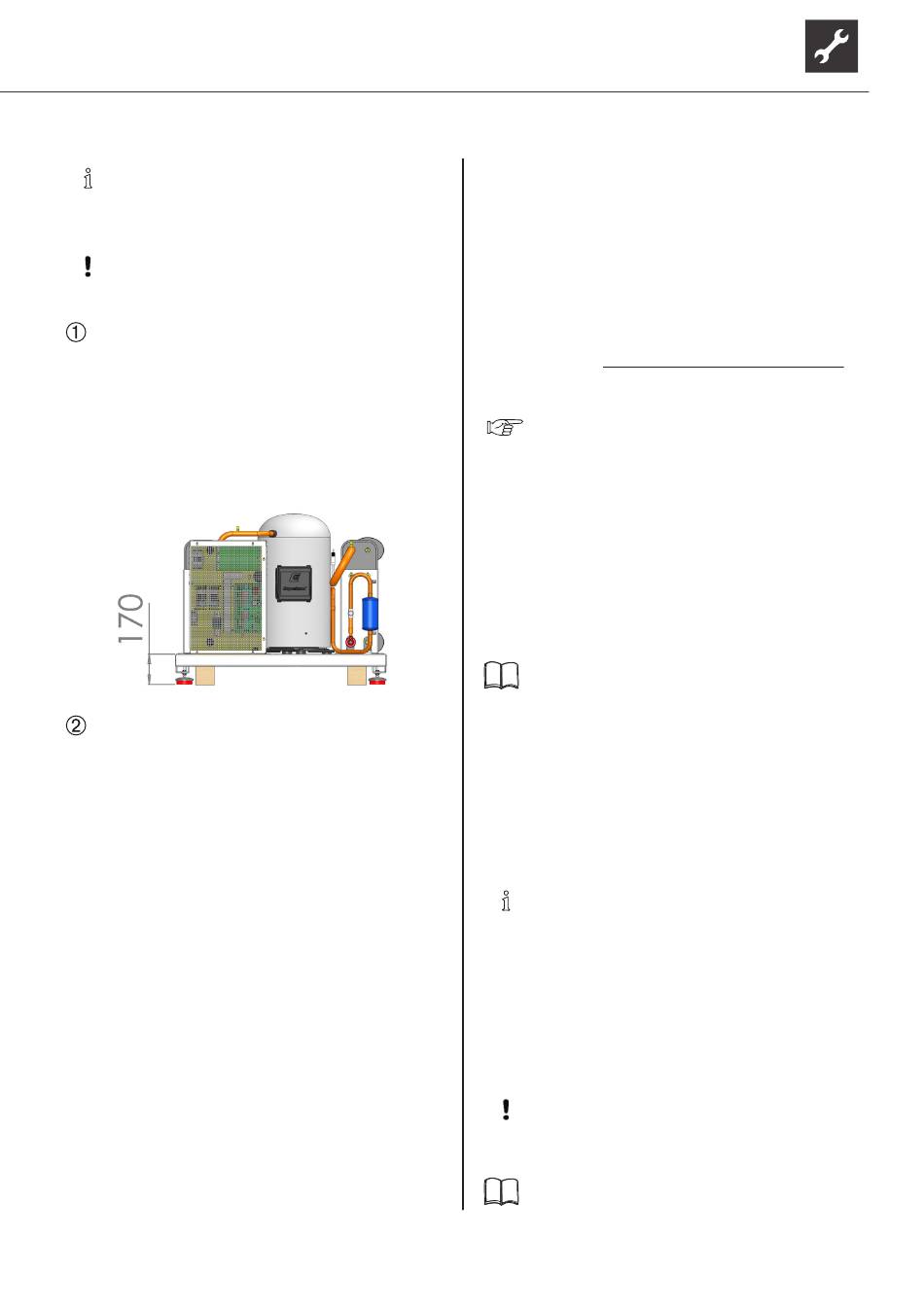

Sur le lieu d'installation définitif, déposer le mo-
dule de base de la pompe à chaleur sur les 4
blocs de transport en bois. L'appareil doit ensuite
être orienté horizontalement à l'aide des pieds de
machine à découplement d'oscillations. La dis-
tance de 170 mm de l'arête supérieure du sol à
l'arête supérieure du socle de la pompe à chaleur
doit impérativement être respectée. Ce réglage
doit être bloqué en serrant les écrous.
Ensuite, les 4 blocs de transport (avec 2 vis à bois
universelles chacune) doivent être retirés.
Sous réserve de modifications techniques | 83053700kFR – Traduction du mode d'emploi original | ait-deutschland GmbH
20 Montage des raccordements
hydrauliques
20.1 Cumulus
La liaison hydraulique de la pompe à chaleur requiert
un cumulus dans le circuit de chauffage. Le volume re-
quis du cumulus est calculé avec la formule suivante :
Débit minimum courant volu-
mique circuit de chauffage / heure
V =
Cumulus
Pour le débit volumétrique minimum du circuit
de chauffage, cf. Aperçu « Caractéristiques
techniques/Étendue de livraison », chapitre
« Circuit de chauffage »
20.2 Préparation d'eau chaude
sanitaire
La production d'eau chaude sanitaire avec la pompe
à chaleur requiert en sus (parallèlement) du circuit de
chauffage un autre circuit. Lors de la liaison, il faut veil-
ler que la charge d'eau chaude sanitaire ne traverse
pas le cumulus du circuit de chauffage.
Documents « Connexion hydraulique »
20.3 Réservoir d'eau chaude sanitaire
Si la pompe à chaleur doit produire de l'eau chaude sa-
nitaire, vous devez raccorder des réservoirs spéciaux
pour l'eau chaude sanitaire au système de pompe à
chaleur. Le volume du réservoir doit être choisi de fa-
çon que, durant une période de coupure d'alimenta-
tion électrique, la quantité d'eau chaude sanitaire re-
quise soit disponible.
REMARQUE :
La surface de l'échangeur de chaleur du pré-
parateur d'eau chaude sanitaire doit être di-
mensionnée de manière à évacuer la puis-
sance de chauffage produite par la pompe à
chaleur.
Nous vous proposons volontiers des réservoirs d'eau
chaude sanitaire de notre gamme de produits. Ils
conviennent parfaitement à votre pompe à chaleur.
ATTENTION
Relier l'appareil dans le circuit de chauffage
selon le schéma hydraulique propre à chaque
modèle d'appareil.
Documents « Connexion hydraulique »
