REMARQUE :
Nous
recommandons
après le contrôle d'étanchéité.
REMARQUE :
Le côté source de chaleur et le côté chauf-
fage doivent être découplés de la pompe à
chaleur, pour cela nous vous conseillons le
kit de raccords hydrauliques IPFK de notre
catalogue (non compris dans la livraison).
Monter les dispositifs de fermeture au circuit de
chauffage.
Monter les dispositifs de fermeture à la source de
chaleur.
Placer un purgeur au point le plus haut de la
source de chaleur dans la sortie de celle-ci.
Nous recommandons de monter un filtre à impu-
retés au raccordement d'entrée de la source de
chaleur (tamis 0,9 mm).
Les raccords d'eau chaude et de source de cha-
leur sont indiqués sur l'appareil.
Pour le positionnement des raccords voir le
schéma coté du modèle concerné

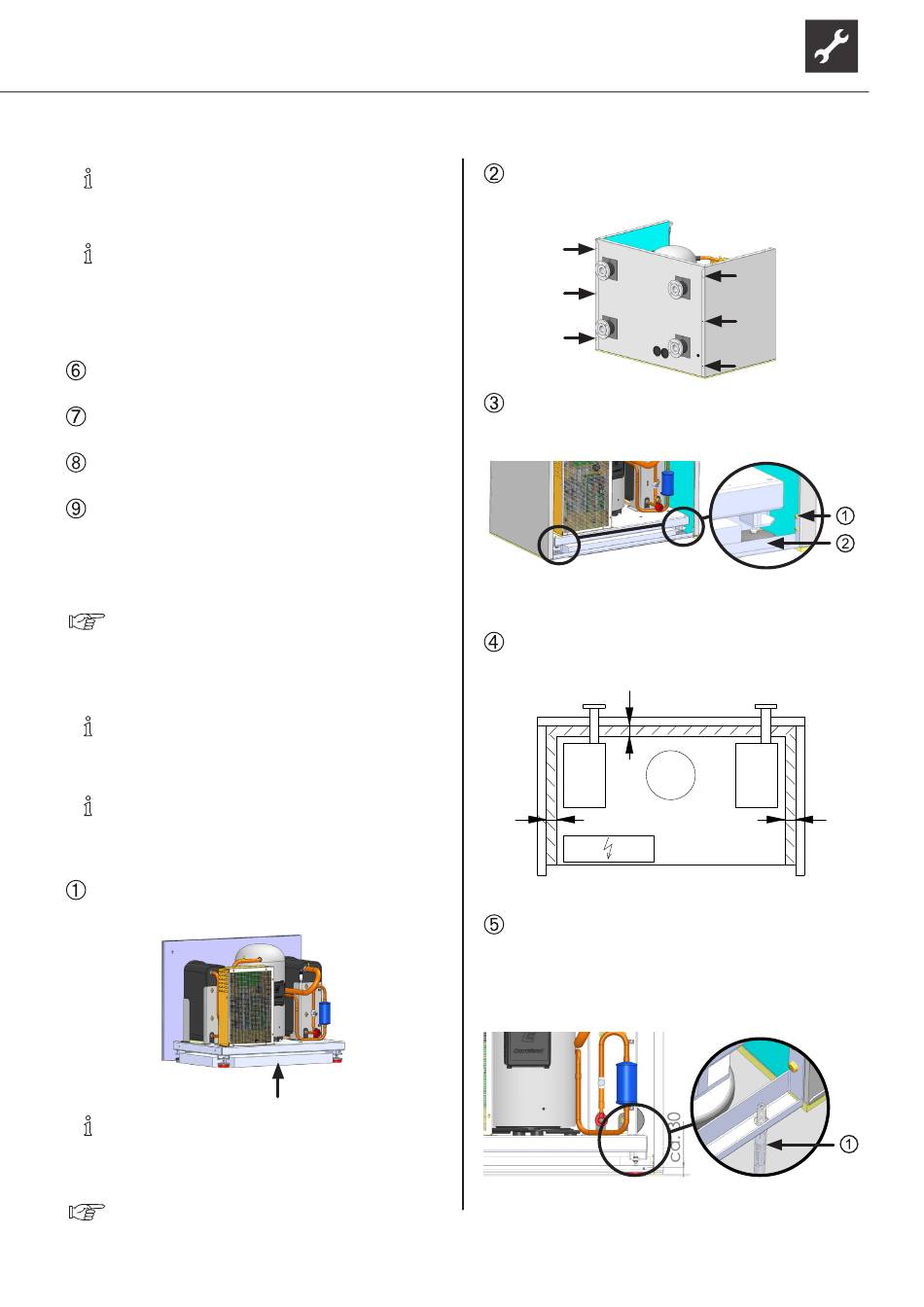

20.4 Montage du boîtier
REMARQUE
Retirer le film de protection sur toutes les
tôles de façade.
REMARQUE
Les vis pour le montage du boîtier de la
pompe à chaleur sont comprises dans la li-
vraison.
Placer l'isolation contenue dans la livraison sous
le socle.
REMARQUE
Avant de visser les pièces latérales, passer le
câble patch + le câble LIN bus à travers la pa-
roi arrière !
voir « Raccordements électriques »
Sous réserve de modifications techniques | 83053700kFR – Traduction du mode d'emploi original | ait-deutschland GmbH
d'effectuer
l'étape
Visser les deux pièces latérales à la paroi arrière
à l'aide des 3 vis respectives.
Monter le rail profilé à l'aide des 2 vis respectives
entre les deux parois latérales à l'avant de l'appa-
reil.
1 Vis
2 Rail profilé
Orienter la façade conformément au schéma sui-
vant du socle.
28
28
Bloquer et fixer la façade au rail profilé à l'aide du
matériel de fixation compris dans la livraison (2 x
chevilles 10mm et 2 x vis à double filetage M8).
Visser la vis à double filetage dans le sol jusqu'au
début du filetage.
1 Vis à double filetage avec cheville
28
