Mode Setup
•
Du côté usine, le DISOBOX est préréglé sur Position Net Esclave 1, et il n'est
pas sous tension.

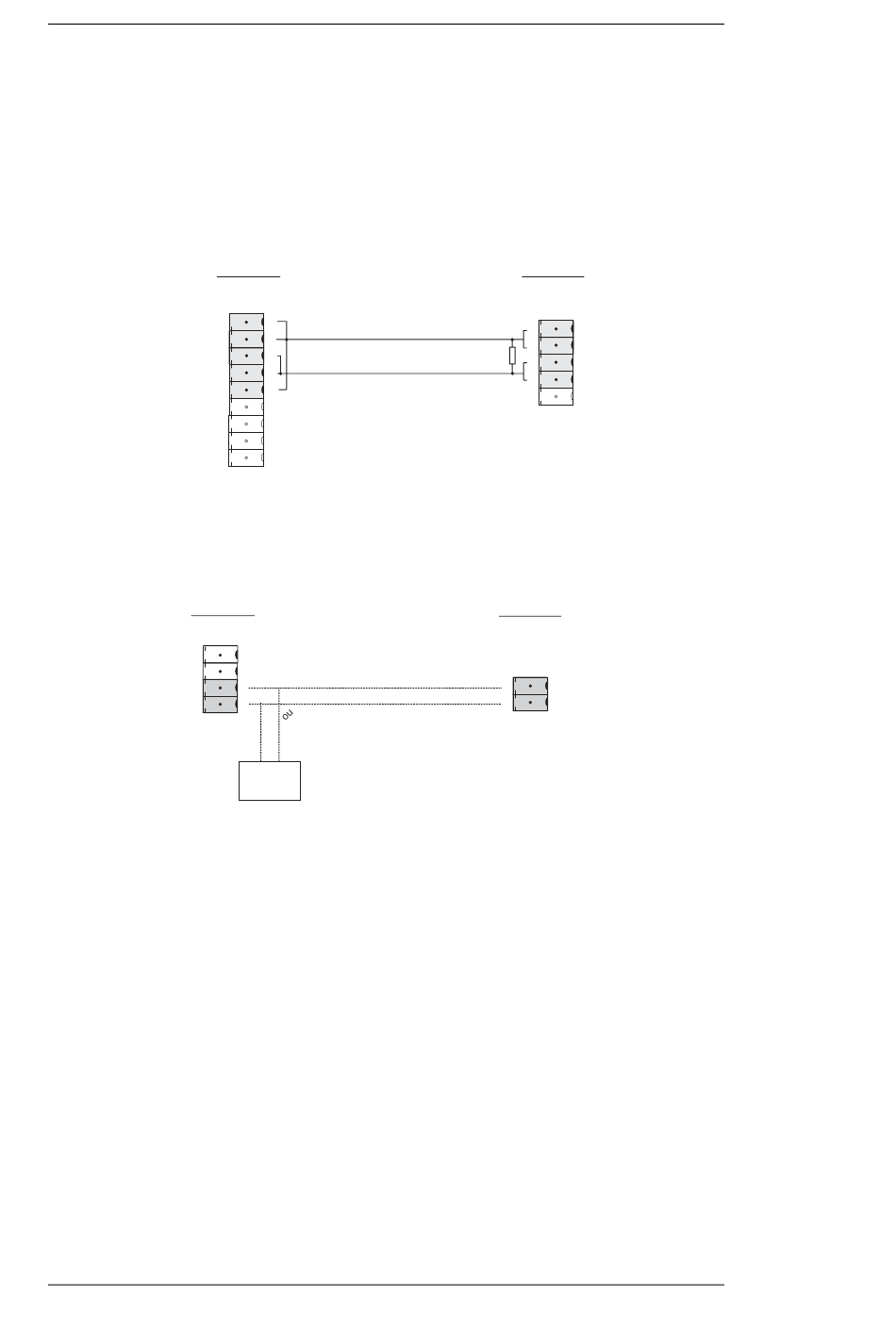

A. Raccorder le DISOBOX au DISOMAT
DISOBOX
Fin de bus
RX+
RX-
TX-
TX+
0V
Le DISOBOX est alimenté soit par le DISOMAT, directement moyennant la sortie de
tension auxiliaire pour appareils externes (X2), avec une tension continue de 24 V,
soit par un bloc d'alimentation externe de 24 V (18 - 36 V), au cas où le DISOBOX
n'est pas le seul consommateur externe.
DISOBOX
XPW
+
24VDC
in
-
Voir aussi: BV-H2334 : Manuel
BV-H2251 : Manuel de système DISOBOX
B.
Mettre les appareils en marche
Mettre les alimentations en tension en marche
Le DISOMAT s'amorce ...
Dans la ligne supérieure apparaît l'indication d'événement 'A0209:Panne de secteur'.
Appuyer sur la touche [ACQU], puis l'indication d'événement disparaît.
BV-H2335 FR
1005
- 70 -
XSS
9
8
7
6
5
4
3
2
1
4
3
2
1
-
+
Ext. NT
24 VDC
de système DISOMAT®
DISOMAT
DISOMAT
XS1
5
TX+
RX+
4
RX-
3
TX-
2
1
0V
Interface série S1
DISOMAT
X2
+
2
24VDC
out
-
1
Tension auxiliaire pour appareils externes
®
Tersus – Manuel d'opérations
© Schenck Process Group
