Le DISOMAT - Vue d'ensemble

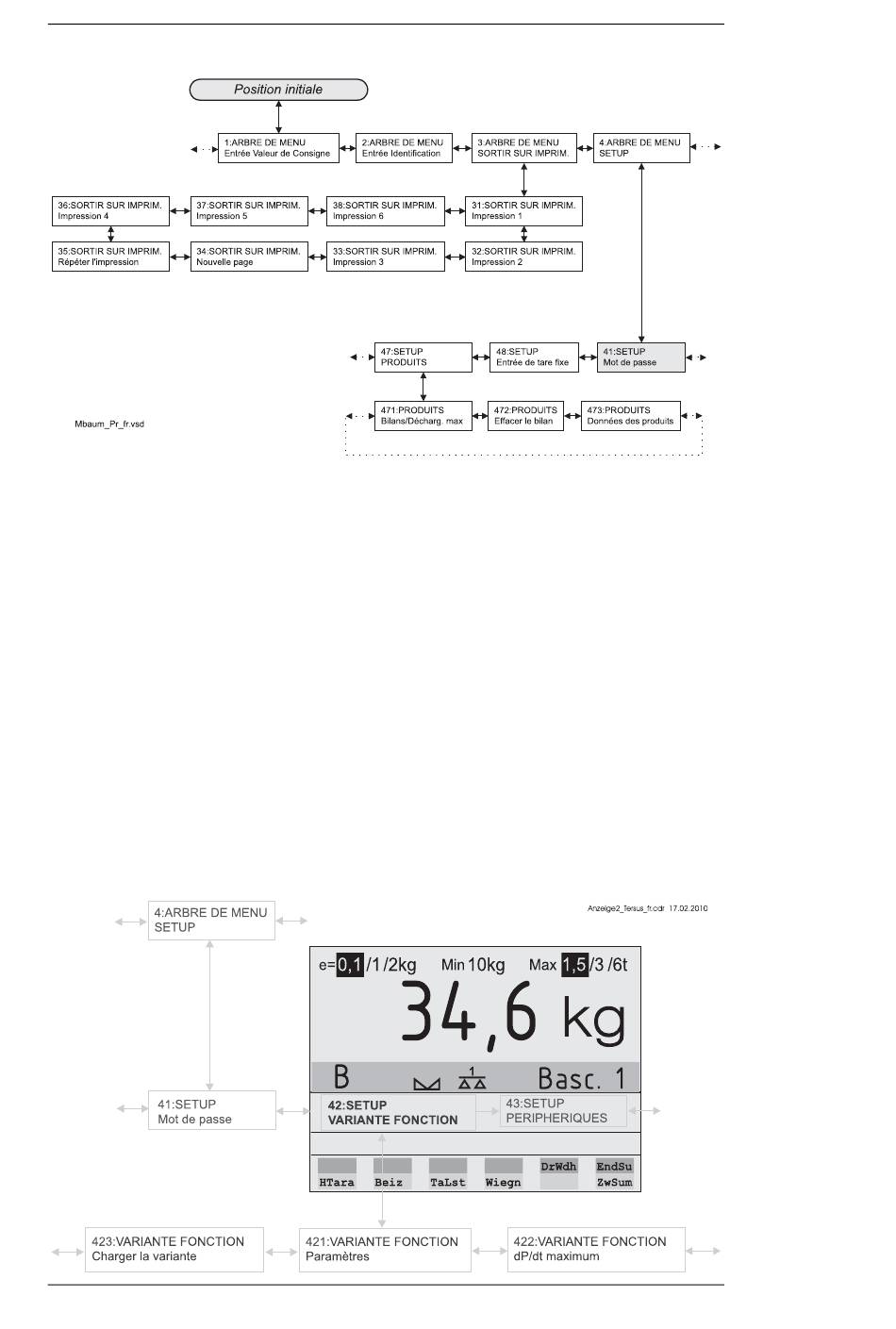

Chaque rectangle correspond à un point du menu (= fonction). Suivant l'étendue de la
fo
nctionnalité sous-jacente, un point de menu peut se ramifier en plusieurs sous-
m
enus (jusqu'à 4 plans).
Comme vous pouvez le voir, le système à menu est lancé à partir de la position
initiale. Et aussi quand vous le quittez, vous y retournez. A cet effet, et pour naviguer
dans le système à menu, vous devez alors toujours vous déplacer 'vers le bas' ou
'vers le haut' ou bien 'vers la gauche' ou 'vers la droite'. Ceci est souligné par le fait
que tous les points du menu sont reliés par des doubles flèches ; à l'intérieur d'un plan
par des flèches horizontales, entre les plans, par des flèches verticales.
Naturellement, la représentation de l'arbre de menu sous la forme présente est bien
voulu. Afin de pouvoir réaliser une des maintes fonctions, vous devez d'abord la
sélectionner d'une manière quelconque. A cet effet, la zone de dialogue est
disponible. Si vous observez la figure suivante, vous réalisez qu'il suffit que vous vous
déplaciez dans l'arbre de menu jusqu'à ce que la fonction désirée apparaisse dans
l'affichage. Les deux lignes de la zone de dialogue sont comme un « viseur », derrière
lequel se déplace l'arbre de menu (à comparer avec le principe d'un lecteur de
microfilms).
BV-H2335 FR
1005
- 24 -
®
DISOMAT
Tersus – Manuel d'opérations
© Schenck Process Group
