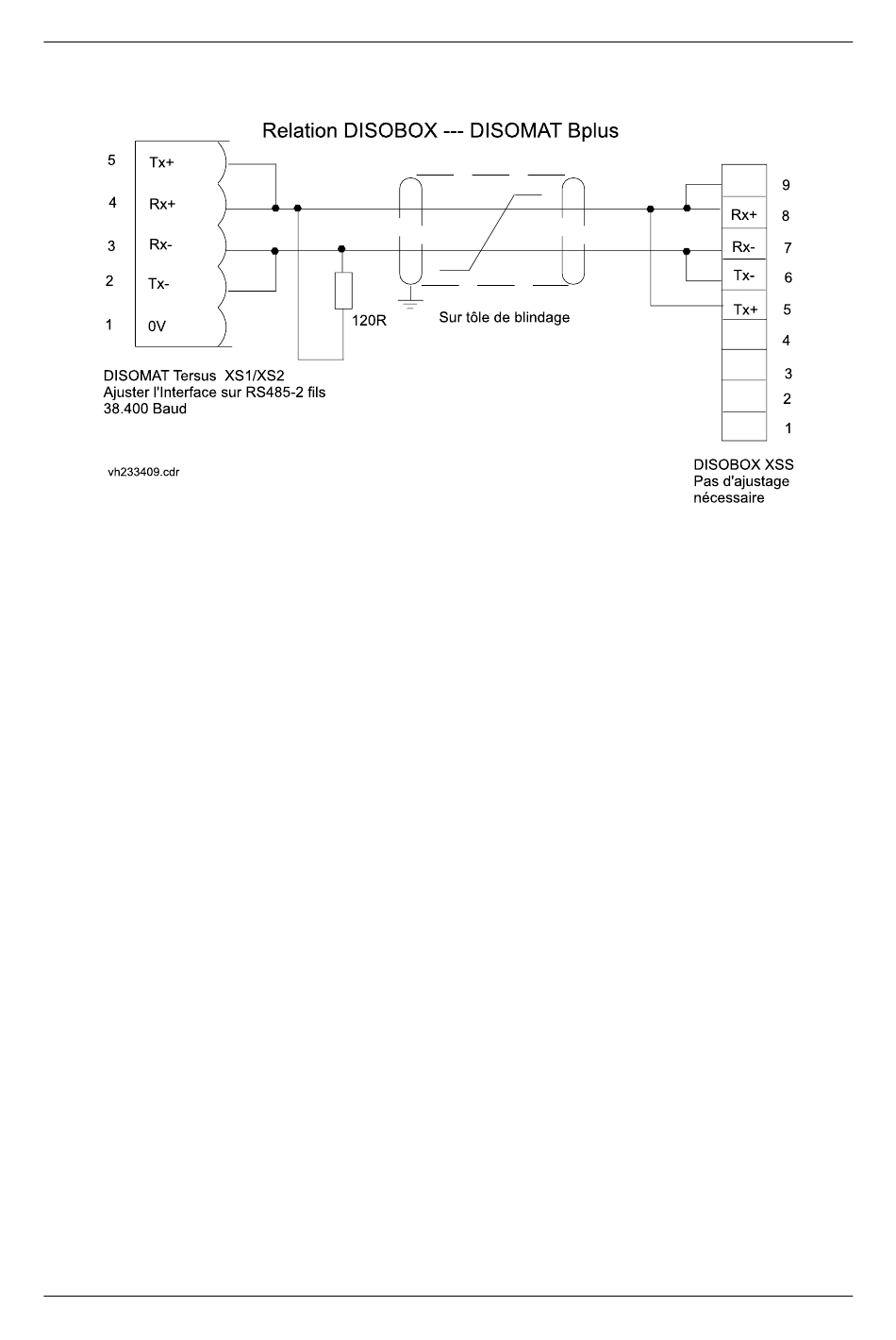

Unité de convertisseur A/N DISOBOX
Figure 37:
La figure suivante montre la position des raccords pour les 8 canaux de
mesure maxi.
(en fonction du type) sur la platine de raccordement. La platine de
raccordement est accessible après avoir démonté les platines CPU et de circuit
de mesure directement accessibles
(il faut éventuellement enlever d'abord une platine de couplage montée). Les
connecteurs à câble plat allant vers la platine de raccordement sont séparés
sur la carte de circuit de mesure. Ensuite, la tôle de séparation peut être
démontée, et la platine de raccordement est accessible.
Lors du raccordement des câbles de capteur, il faut absolument veiller à un
bon contact du blindage de câble moyennant les attaches-blindage fournies.
66
BV-H2334FR, 0903
Manuel système DISOMAT Tersus
